1200MHｚ帯モジュール （MA1026-4) JA0DFR (Jun-12-2016)
現在、下記モジュールと同等な性能で、パッケージサイズが1/10、単電源規格等と
素晴らしい製品が色々と有りますが、今回データー取りとして実験を行ないました。
セット取り付けは、手持ちの平アルミ板40×40×4mm厚上に取り付け、
中央に0.5mm厚銅板上にモジュールを半田付けました。

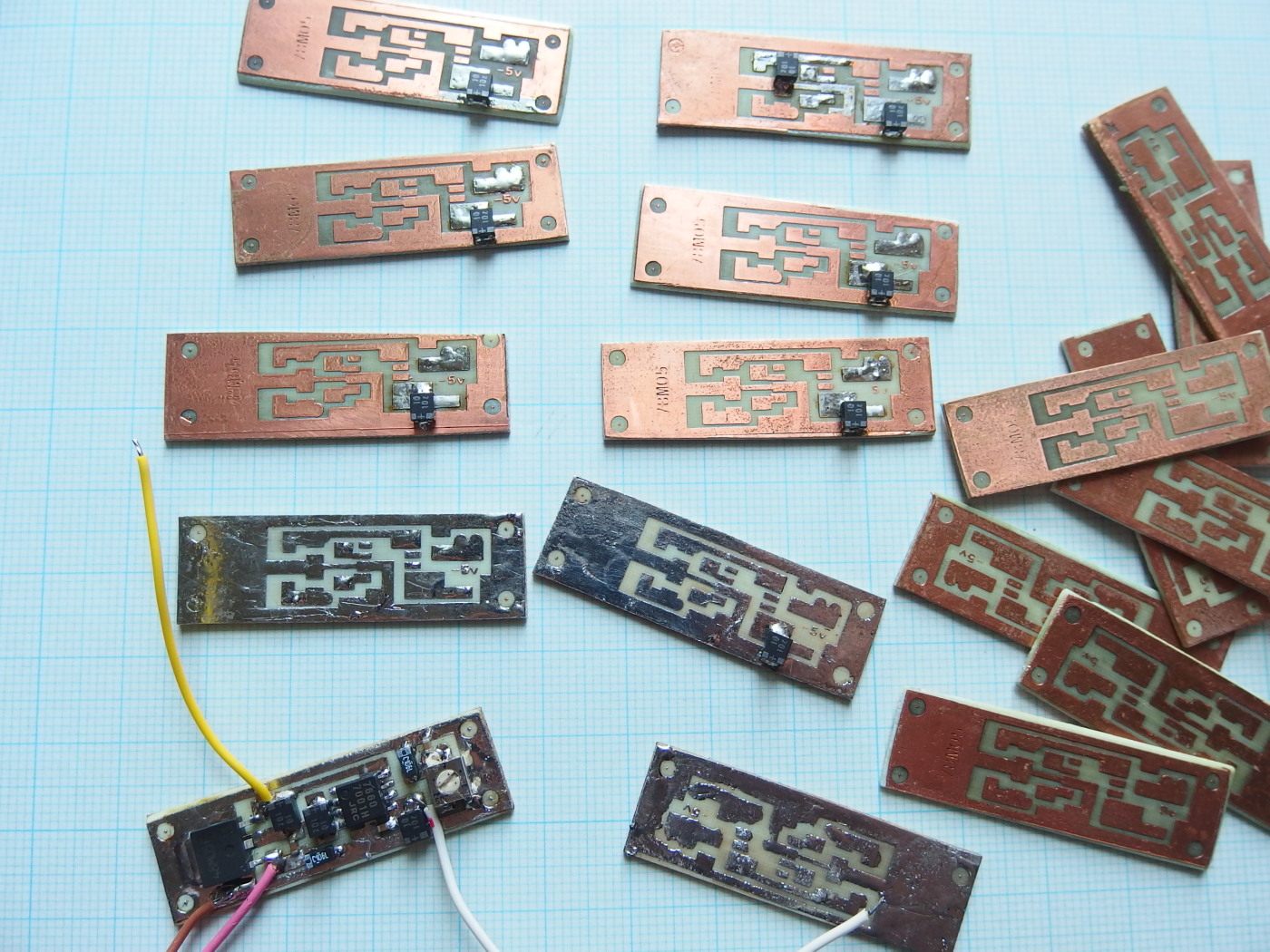

左右の入出力基板は、自作（アイロン熱転写加工）の基板を付け、下側に

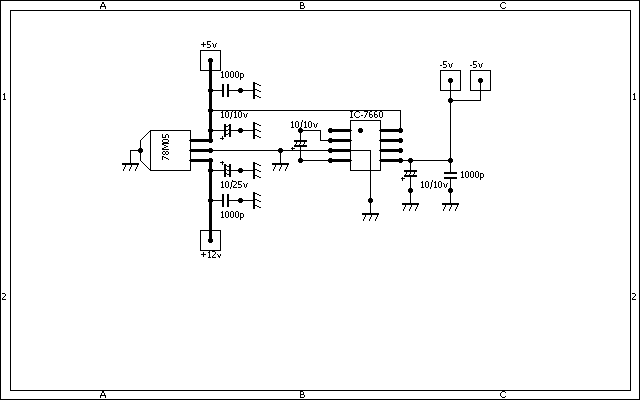

電源（78M05・7660)部を取り付け、今回は特別のアルミケースは使いませんでした。
基板等はすべて上下に2mmビスで取り付け、入出力用信号系端子は、
4点止めSMAコネクターの２ヶ所で平板（4ｔ）に直接取り付けました。
（200mA弱流れますので、放熱対策必要）
1部修正し1200MHｚ帯100mWアンプが出来ました。

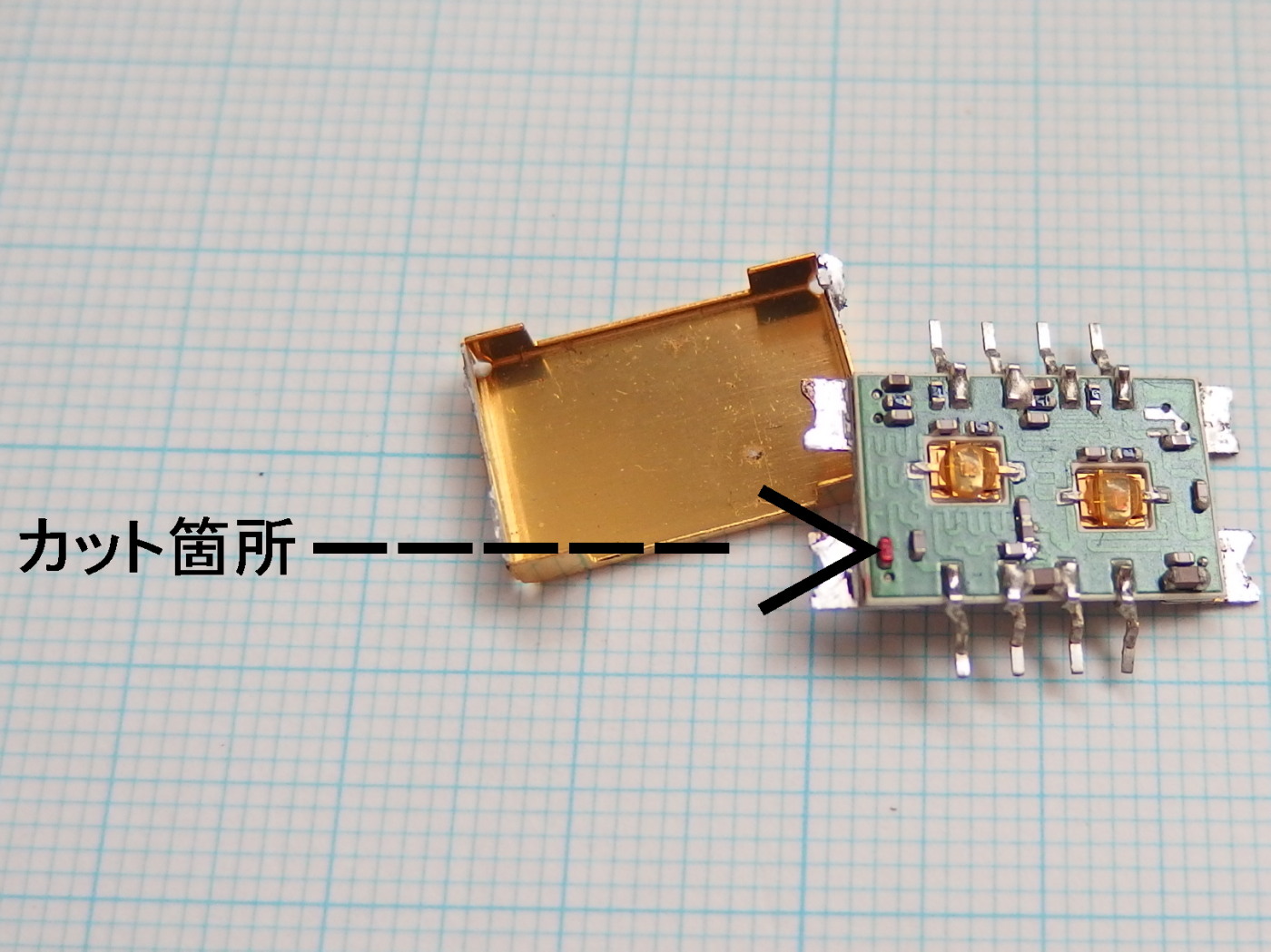

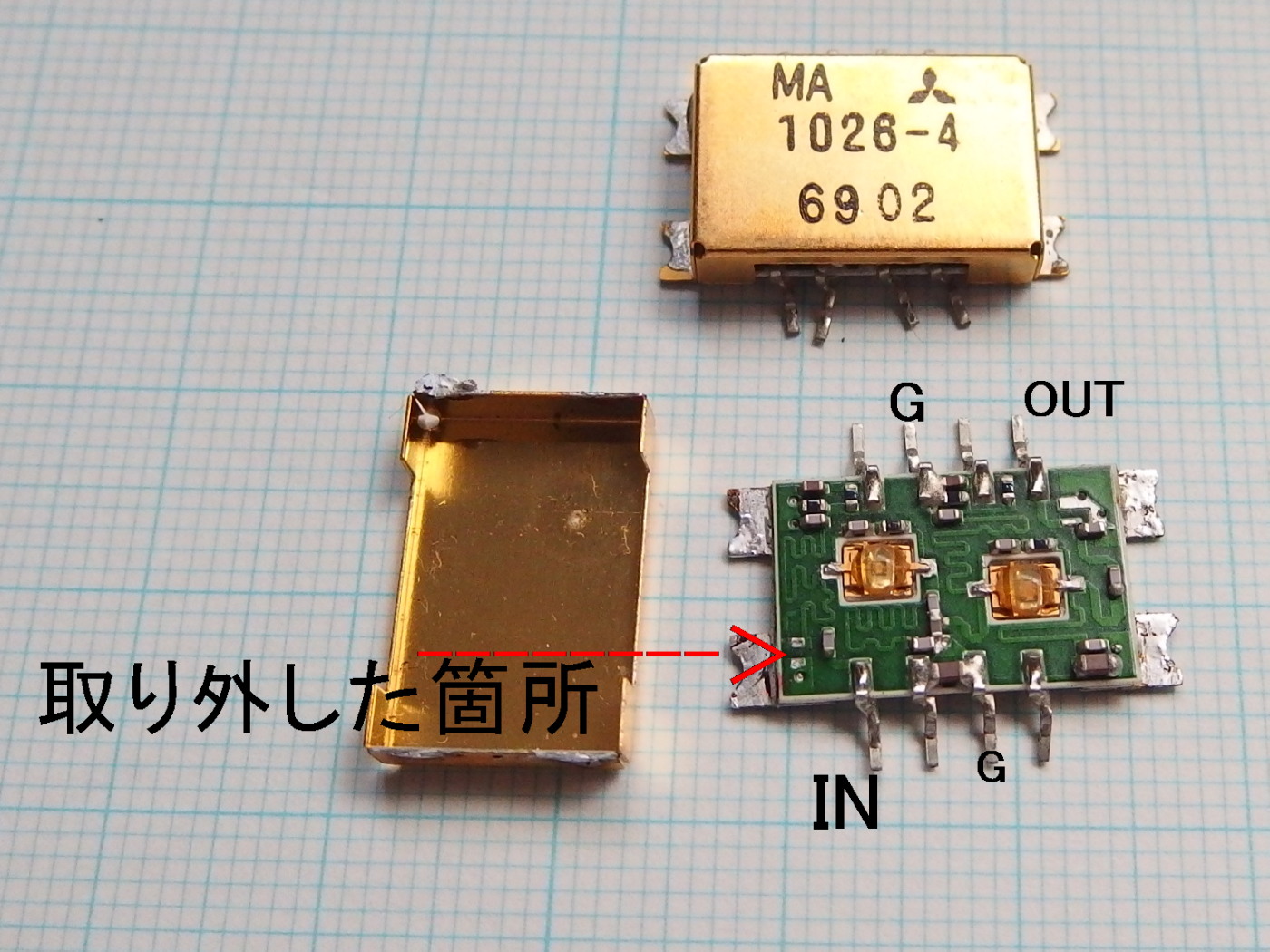

（修正箇所・・・・・・1箇所チップコンの取り外し）
モジュール入手先：セブロン電子さん
浅妻 久和
****************************************************************
|
