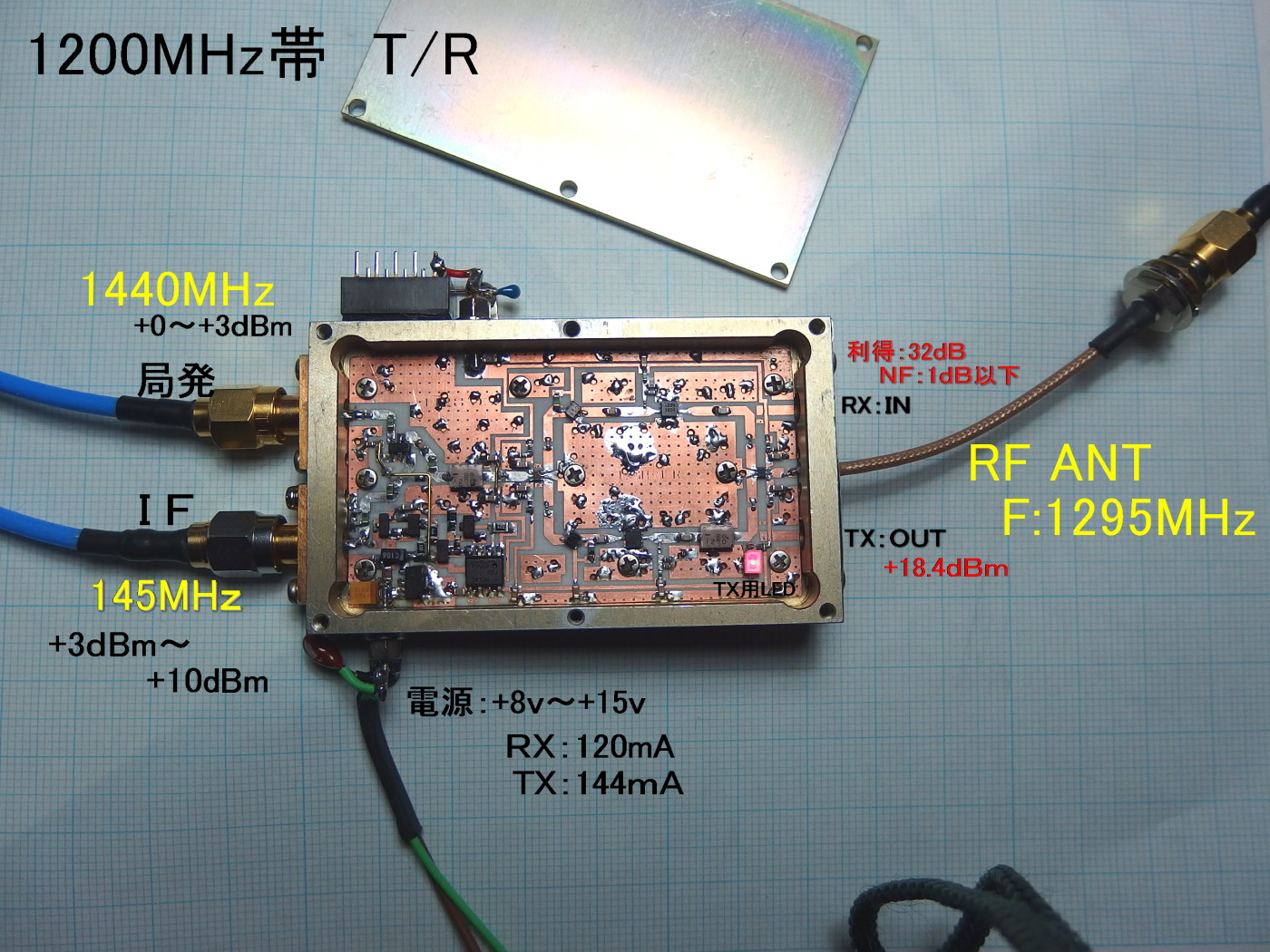

いつもお世話様です。1.2GHｚ帯T/Rの試作品として 最適なMixが有りましたので、
昔の5GHｚ帯TRに使ったケースに入れてみました。
出力センターにケーブル付きSMAコネクターでANT出力を出しました。
単独にできるように、送信・受信を別々にSMAコネクターでもチップコンを付けて取り出せます。

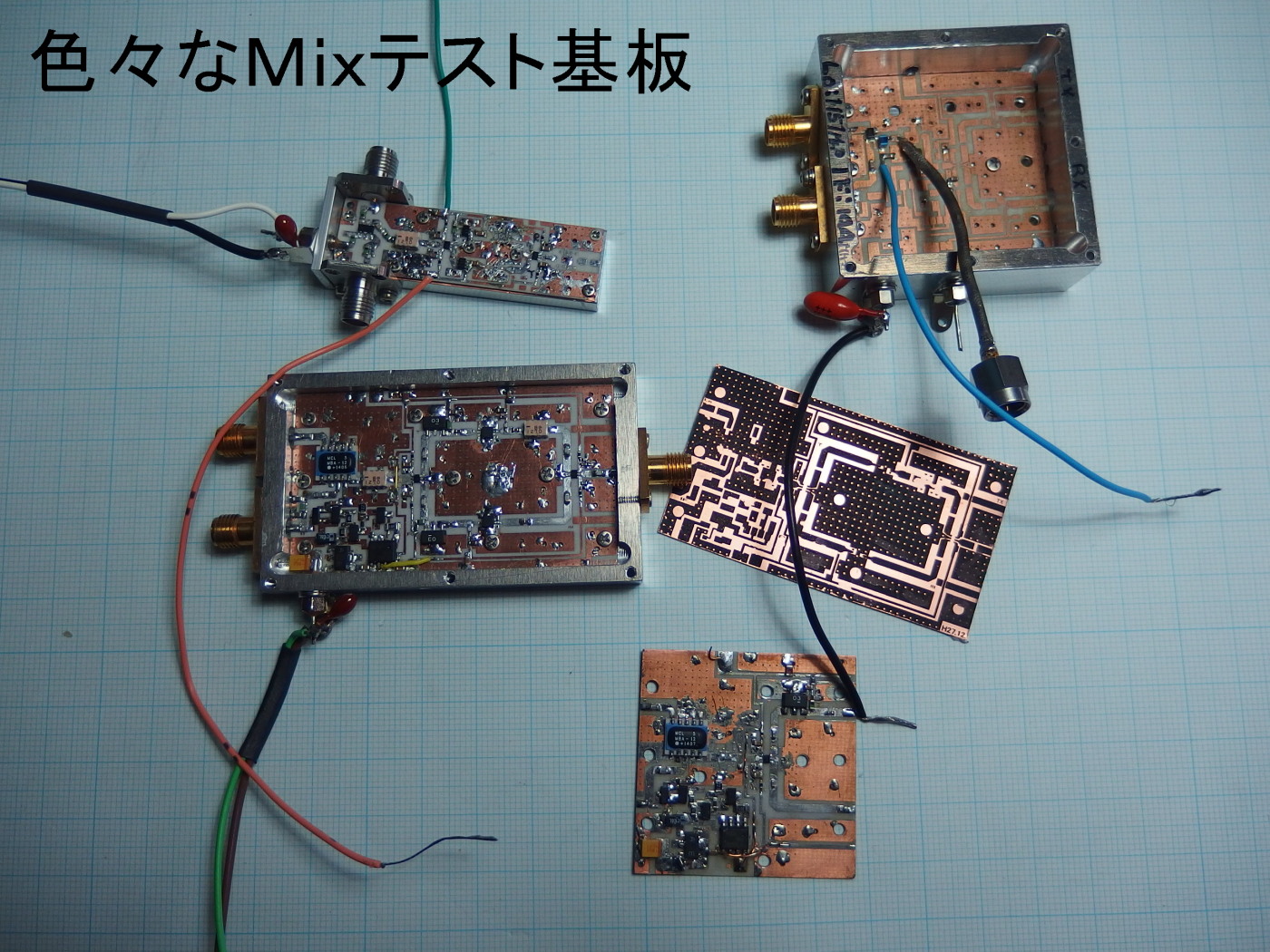

3種類のMixを試し、送受兼用Mix-Cタイプが最適でした。

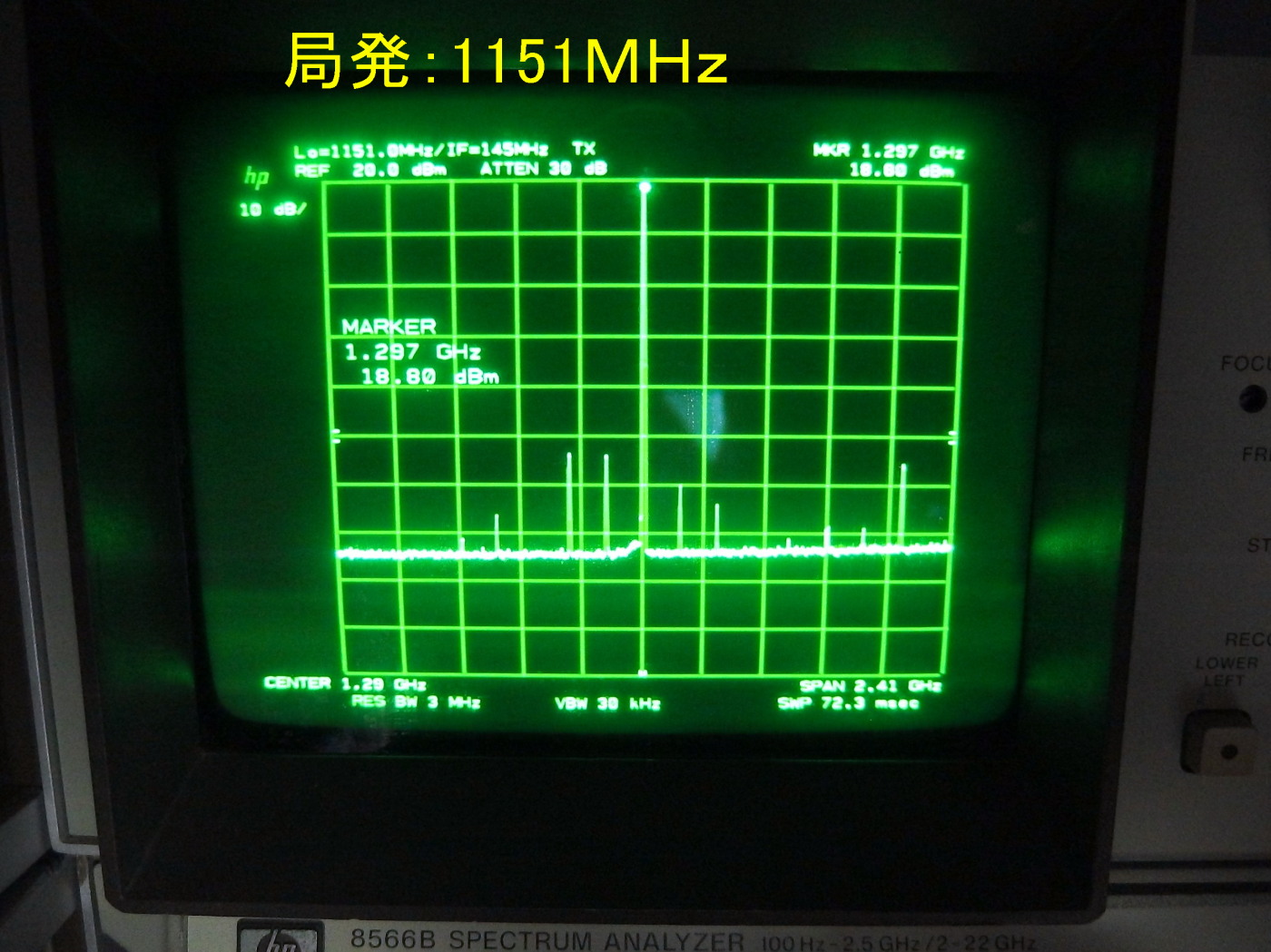

このCタイプはミキサー周波数が1151MHzより、アッパーの1440MHzの方がスプリアスが少なく、

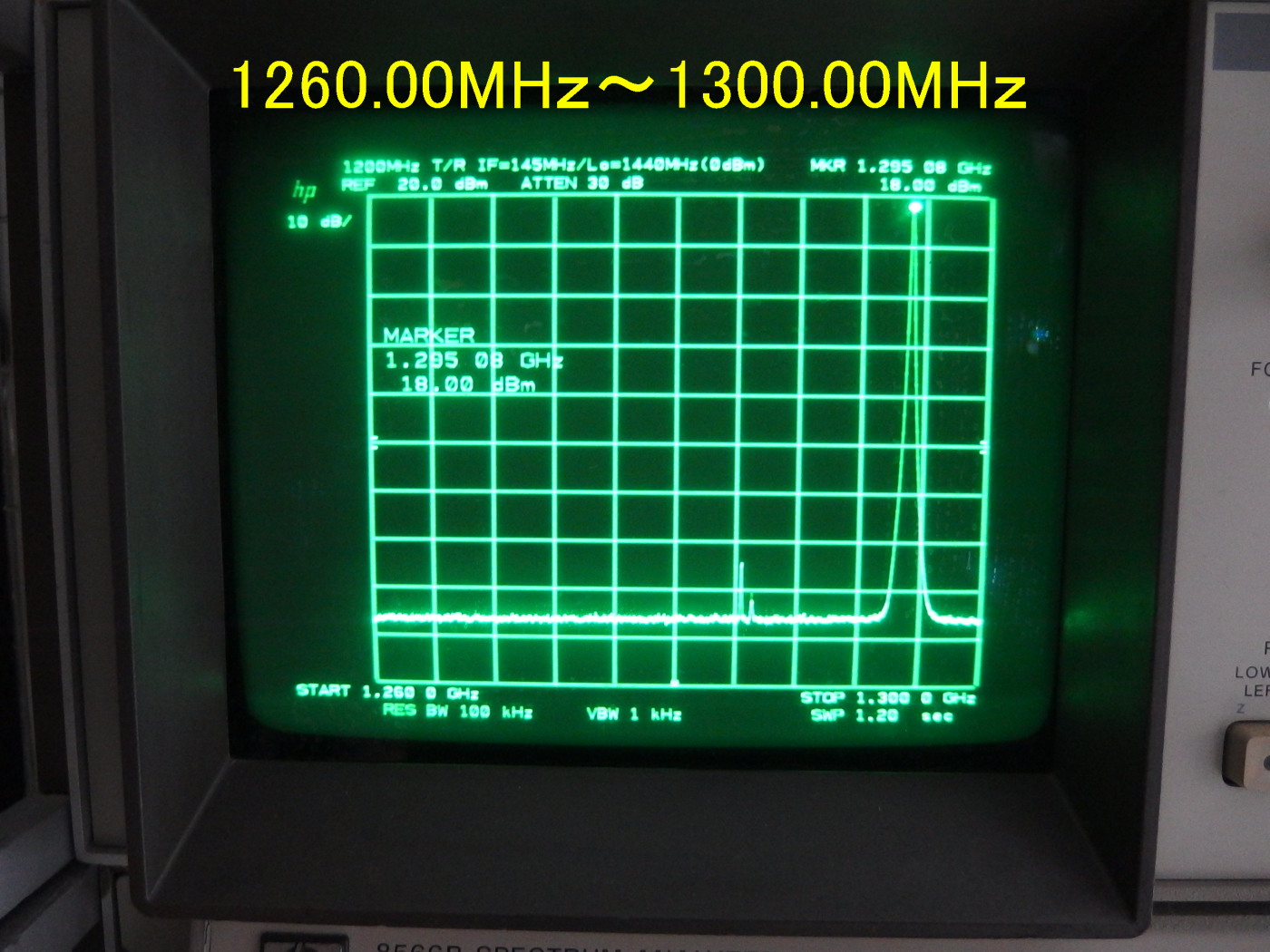

前の実験したMixの10MHｚスパンで左右1MHｚごとに‐40dBcも無く、
Mix入力レベルも少なく良さそうです。
ただIF親機送信時のレベルですが、IF（145MHｚ）最適レベルが+5dBmから+10dBmで
Mix最大規格が+17dBmですので、IF親機入力100mW以上ですとスプリアスが増大します。
Mixを送受別々に使用すれば、IF送信系にATTを入れる事が出来ますが、
スペースが必要になり
新規にアルミケースが必要になってきます。
今後の検討課題と思いますが？
今回の実験で信号源のIF部、局発部はSGで調整確認をしましたが
局発を何にするかも検討が要ります。
IF親機が145MHｚで使用の場合、
1296MHz
局発周波数：1441MHz
1295MHz 局発周波数：1440MHｚ
1280MHz 局発周波数：1425MHｚ
1260MHz
局発周波数：1405MHｚ
PLLの周波数切り替え付局発が有れば最適です。
勝間さんのPLLですと簡単にパソコンで周波数書き換えが出来て良いのですが、
5GHｚ帯VCO以上のセットは有るのですが、低い周波数のVCOに乗せ換えたタイプが有りません。
何か最適な方法があれば良いのですが、、、、。
**************************************************
今回の試作品データー
Cタイプ 画像添付5枚
基板サイズ：60mm×34mm 0.5t 自作スルーホール付両面基板
IF:145MHz
in:+5dBm（最適レベル）

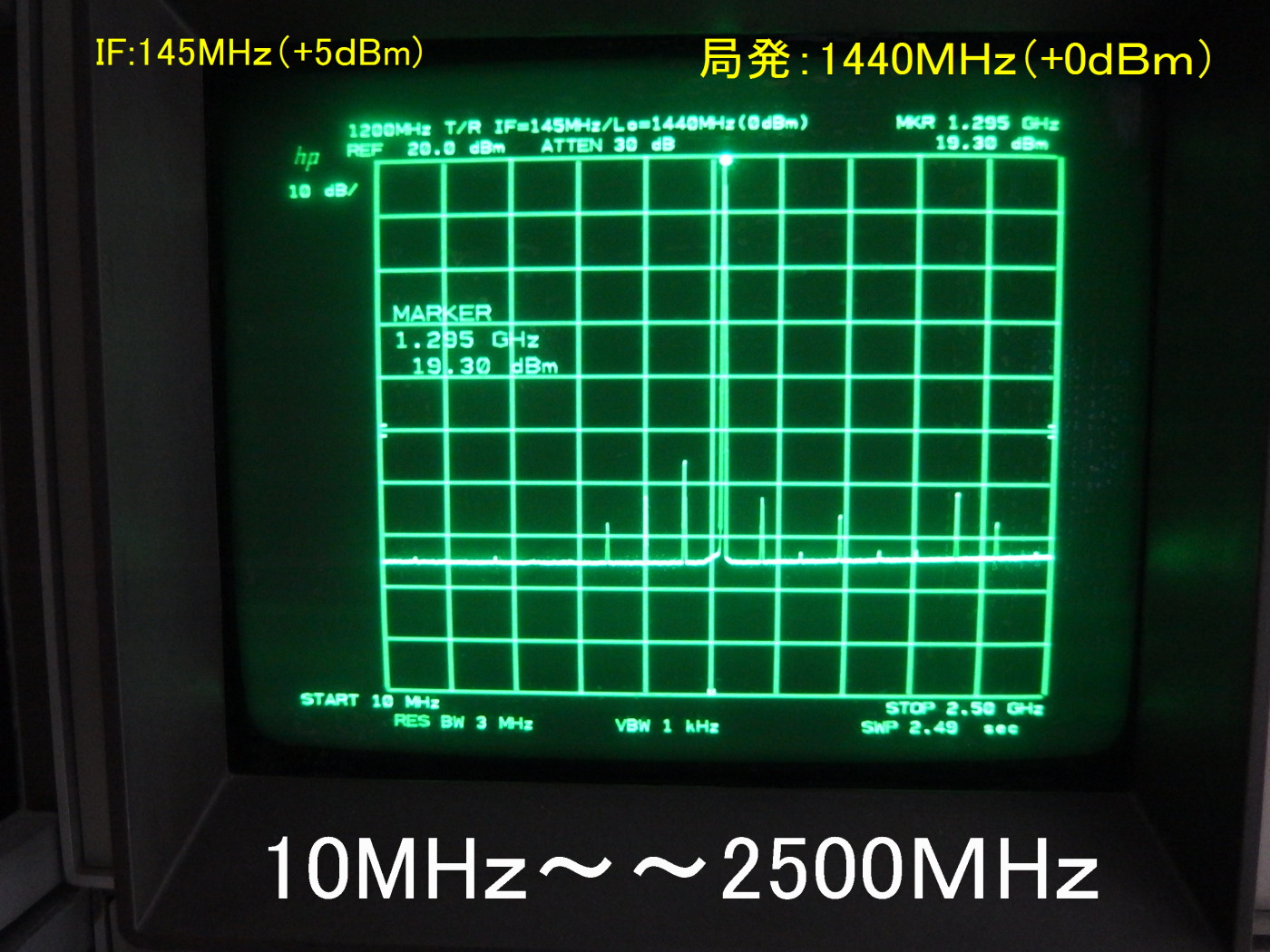

Lo:1440MHz IN:+0dBm（LSB：1151MHzよりUSB：1440MHzが最適）
RF
OUT:1295MHz OUT:+18dBm(ANT
OUT)
外付けインターデジタル型BPFを付けますと、-60dBcは取れます。
受信系：NF1.0dB以下・利得：30dB以上
送信出力レベル：+18dBm
電源電圧：+8ｖ〜+15ｖ
消費電流：TX：144mA（LED表示付き）
RX：120mA
