11GHz帯 BPF 改造 JA0DFR 2016年2月29日

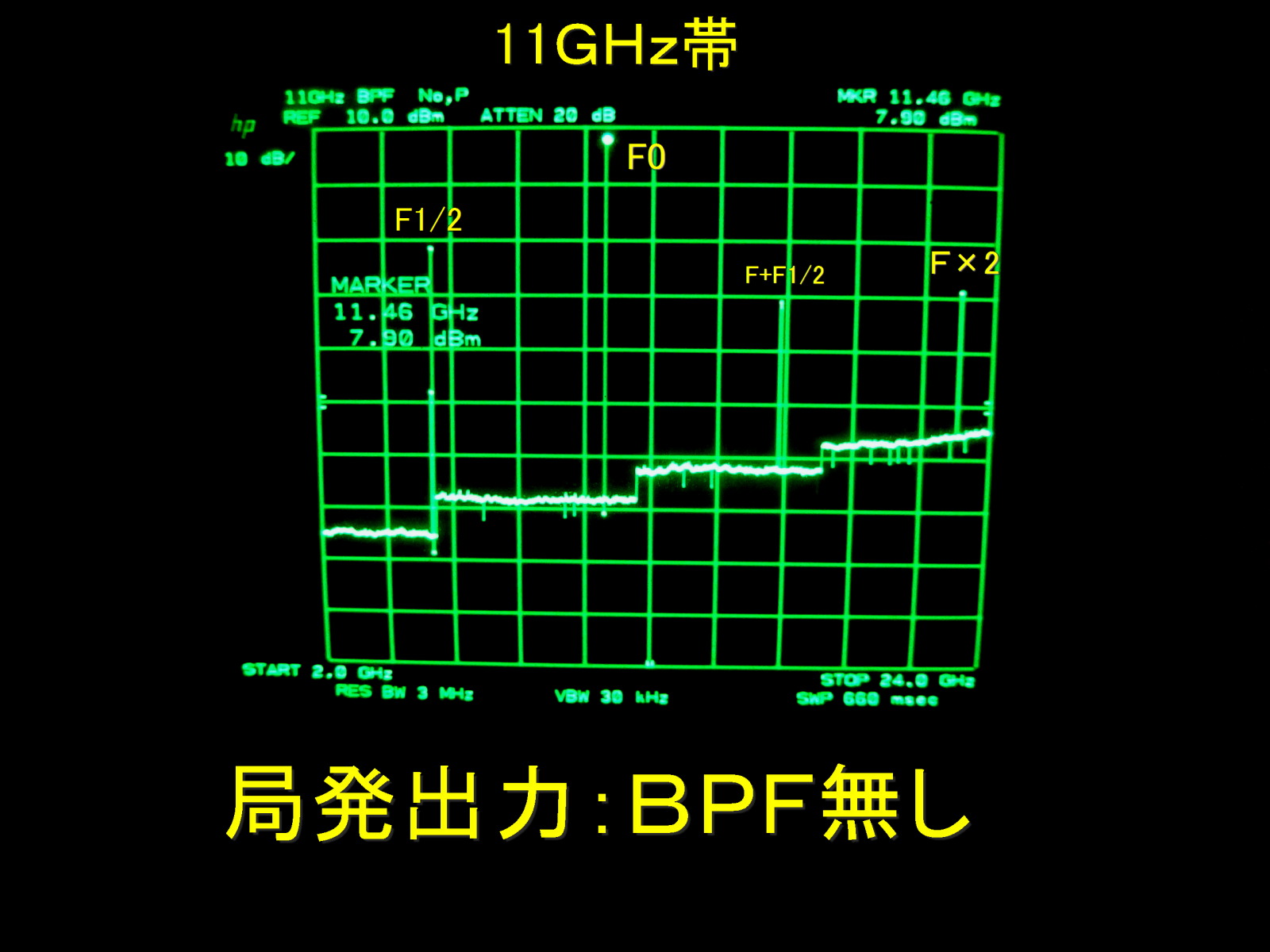

24GHz帯TRに使用する11GHz帯局発の高調波が、TRの送信出力のスプリアス発生に影響が有り、
それを取り除くのに何か手立てがないかと、、、、、、、、、

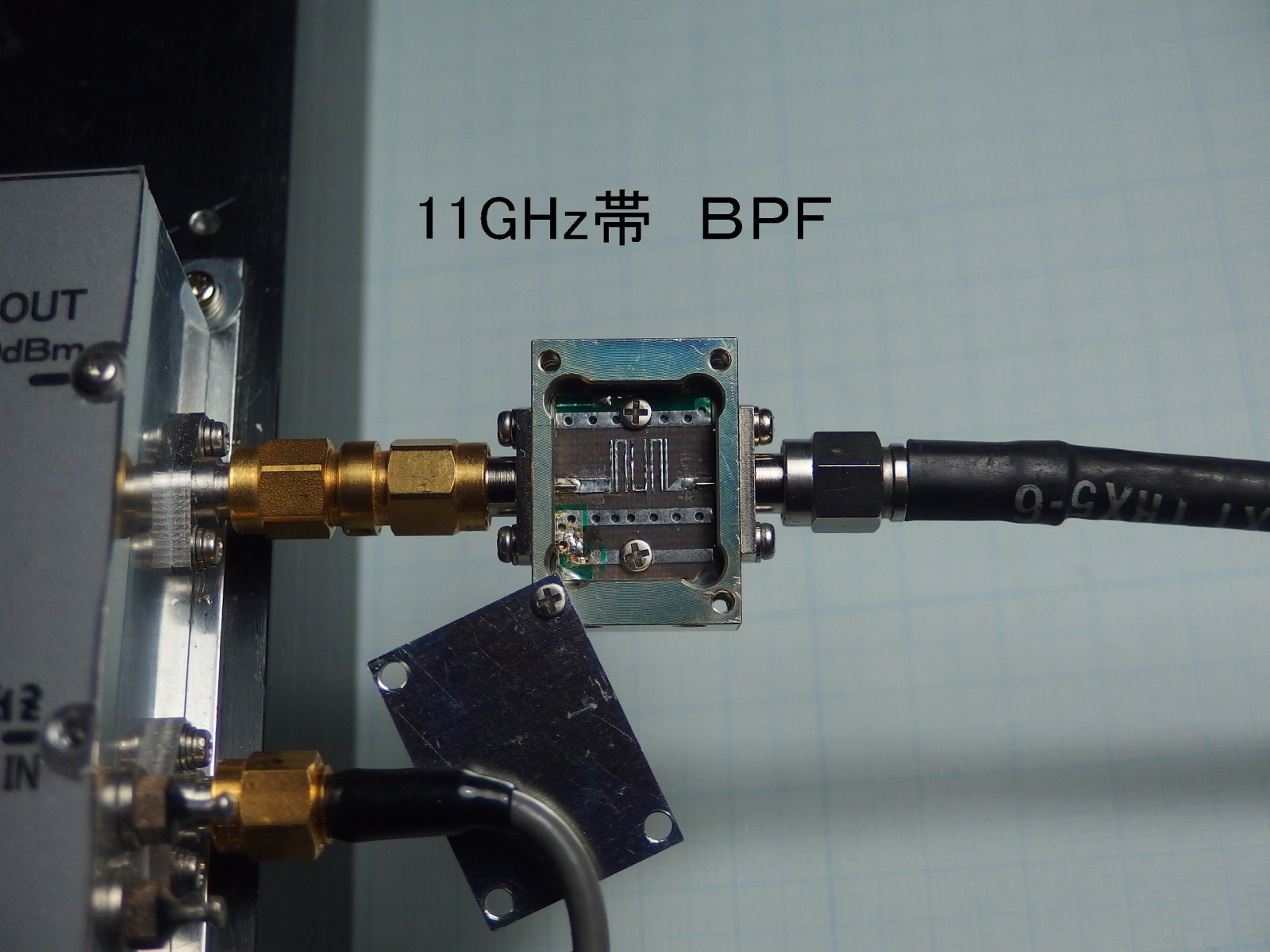

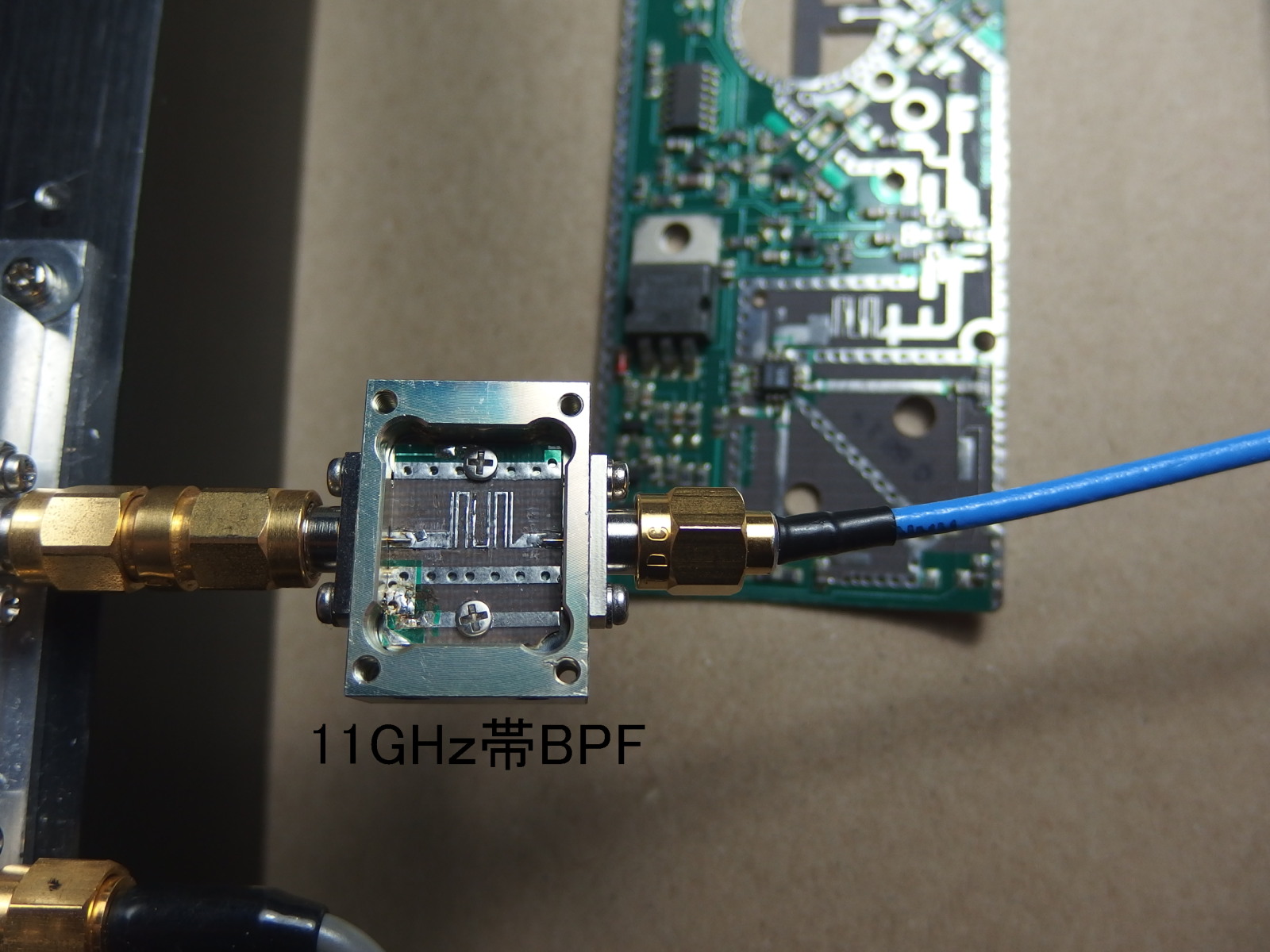

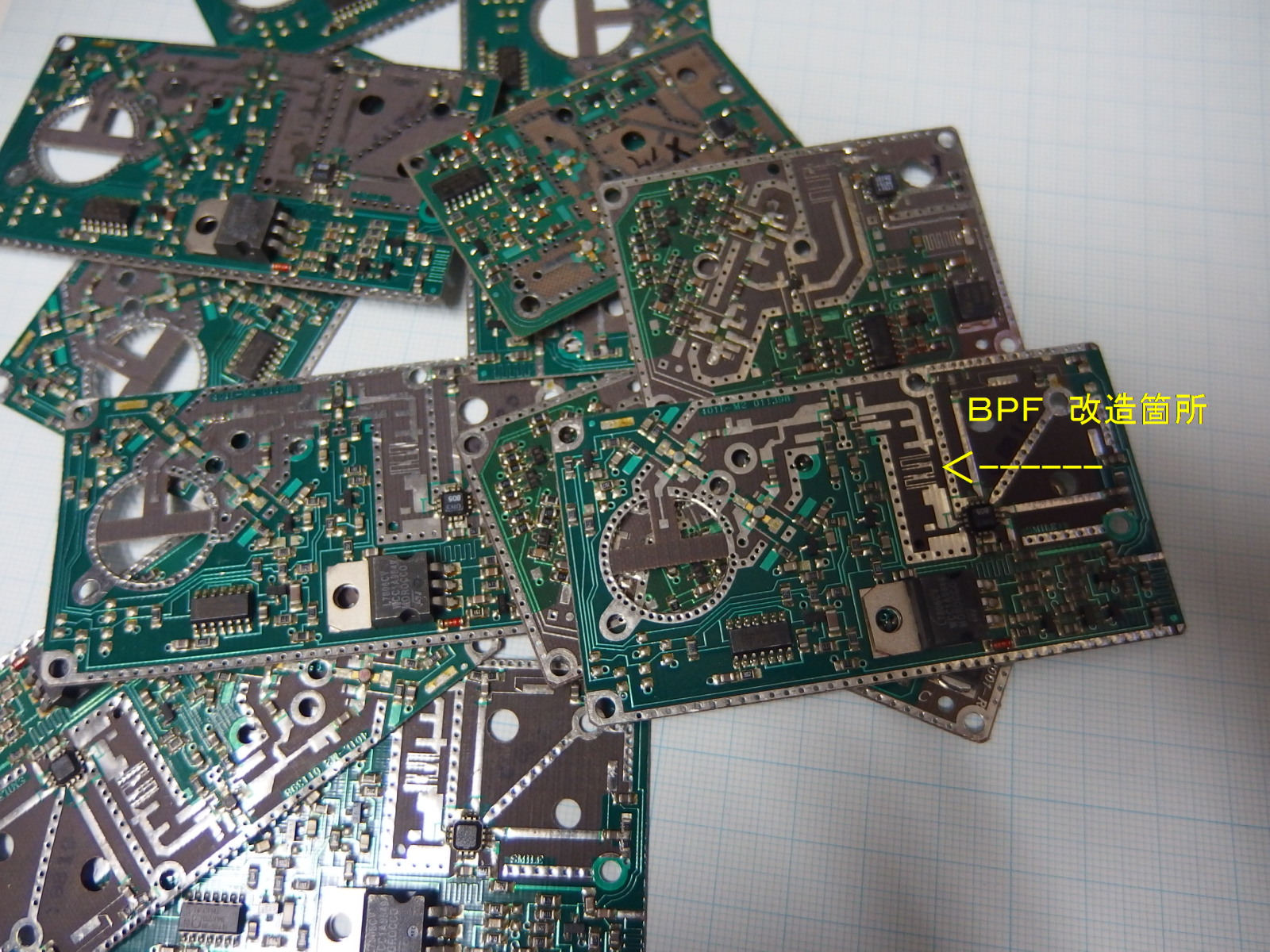

ジャンクで何種類かのBSコンバーター基板がありましたので、基板上のBPFだけを修正カットし
ケースに入れました。

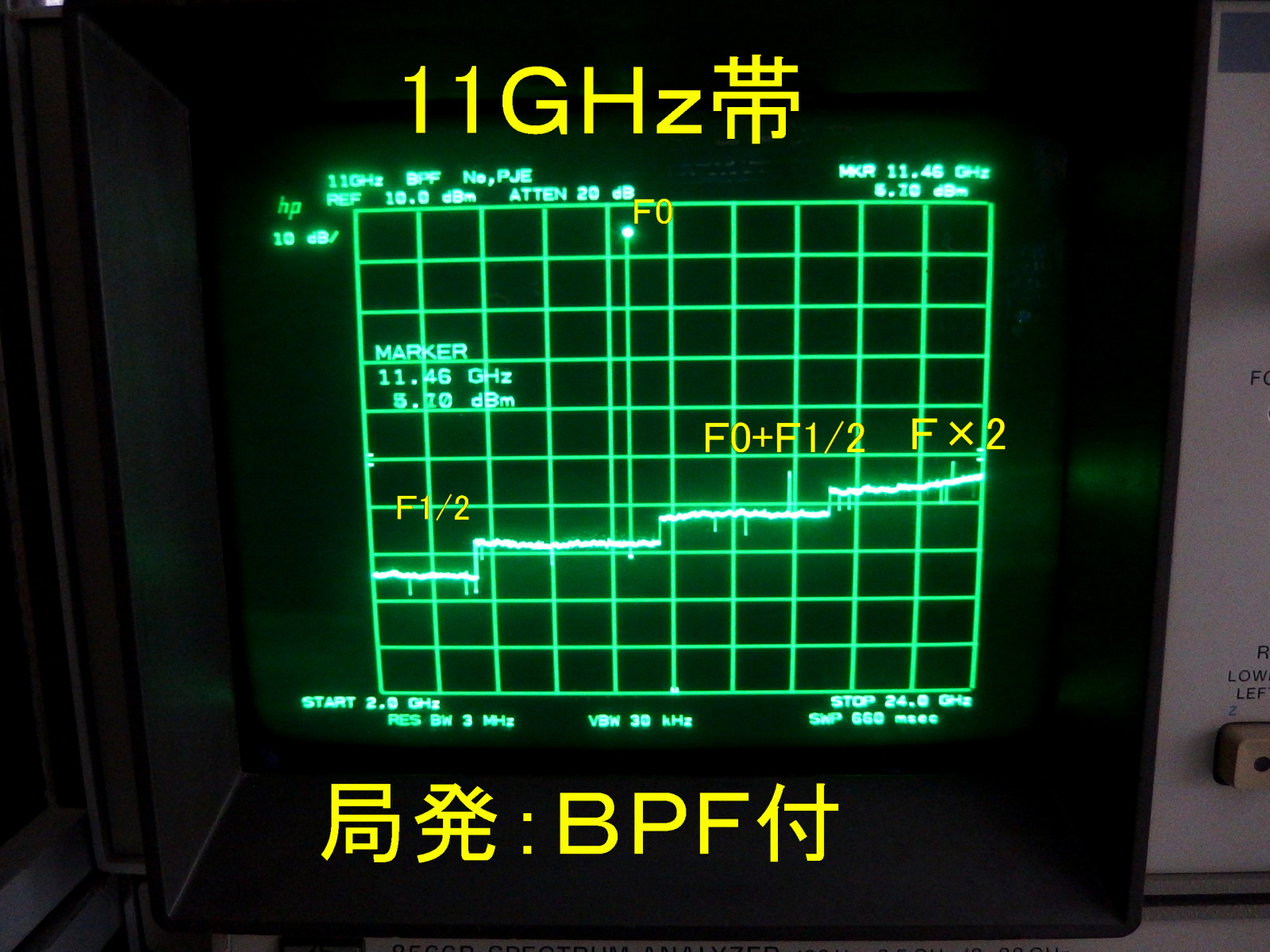

板金工作が苦手な当局ですが、こんな程度で結構役に立ちました。ただロスが‐4dB前後有りますが、
PLL局発出力が+14dBm有りましたのでATT代わりにちょうど良いレベルで使えました。
浅妻
*****************************************************************
基板が必要な方は、YQP事務局までどうぞ。
|
