5GHz帯、10GHz帯 Power MMIC 1wタイプ ja0dfr 2014年9月16日
仙台のJA7LGC局、阿部さんから情報を頂き 5GHz帯、10GHz帯の
どちらも1wパワーが出せるMMICの試作実験をしました。

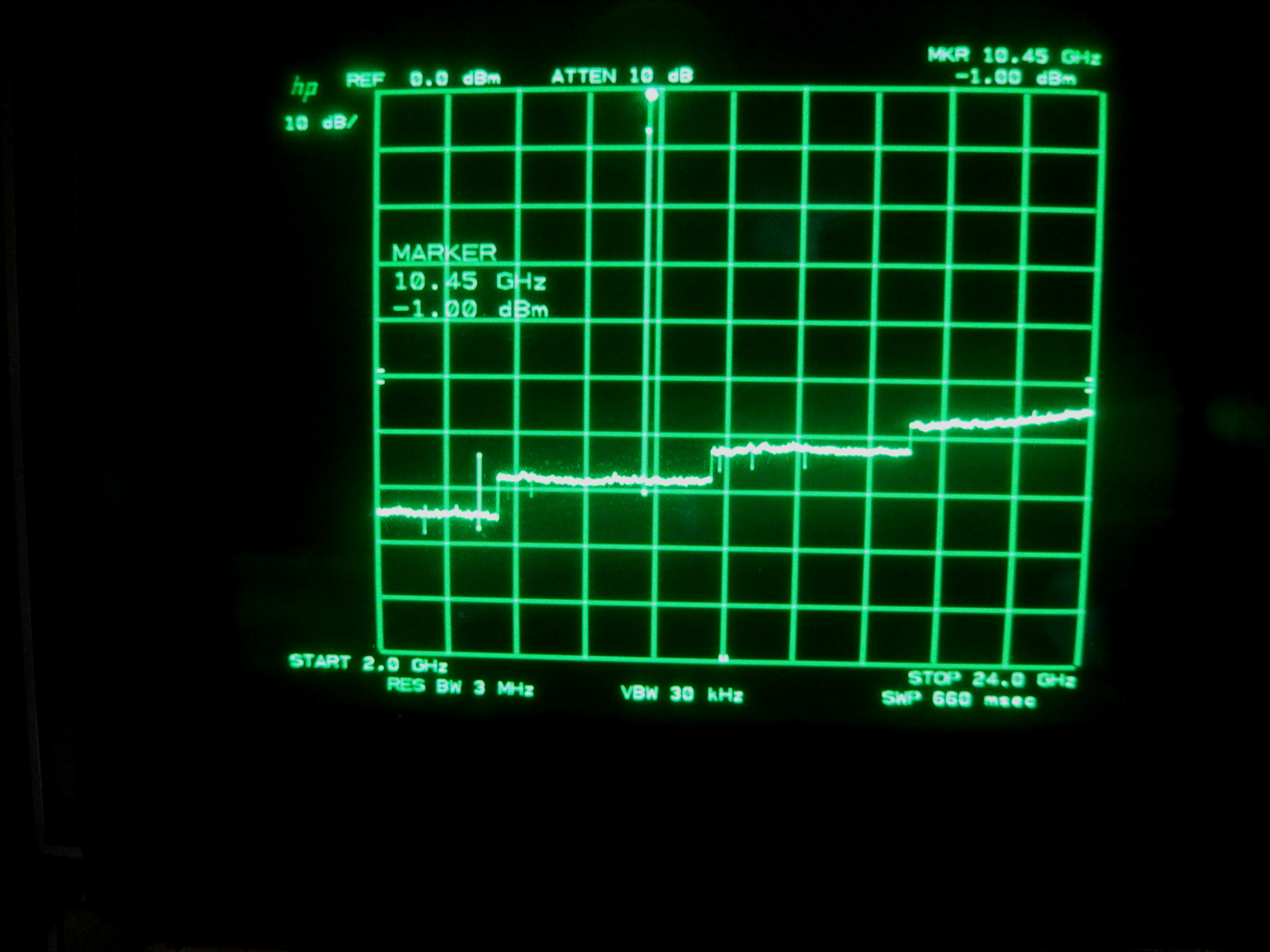

10GHz帯 (10.24GHzでスタブ調整をした数値です。)(ATT付測定)
周波数 出力レベル INPUT 消費電流 ドレイン電圧 ゲート電圧・電流
10.00GHzで +30.95dBm(INPUT:+8dBm) 1.09A +9.02v -4.59v
10.10GHzで +30.80dBm(INPUT:+8dBm) 1.09A +9.02v -4.59v
10.24GHzで +30.54dBm(INPUT:+8dBm) 1.11A +9.02v -4.59v (-11.2mA)
10.30GHzで +30.38dBm(INPUT:+8dBm) 1.12A +9.02v -4.59v
10.40GHzで +29.91dBm(INPUT:+8dBm) 1.15A +9.02v -4.59v
10.45GHzで +29.44dBm(INPUT:+8dBm) 1.19A +9.02v -4.59v

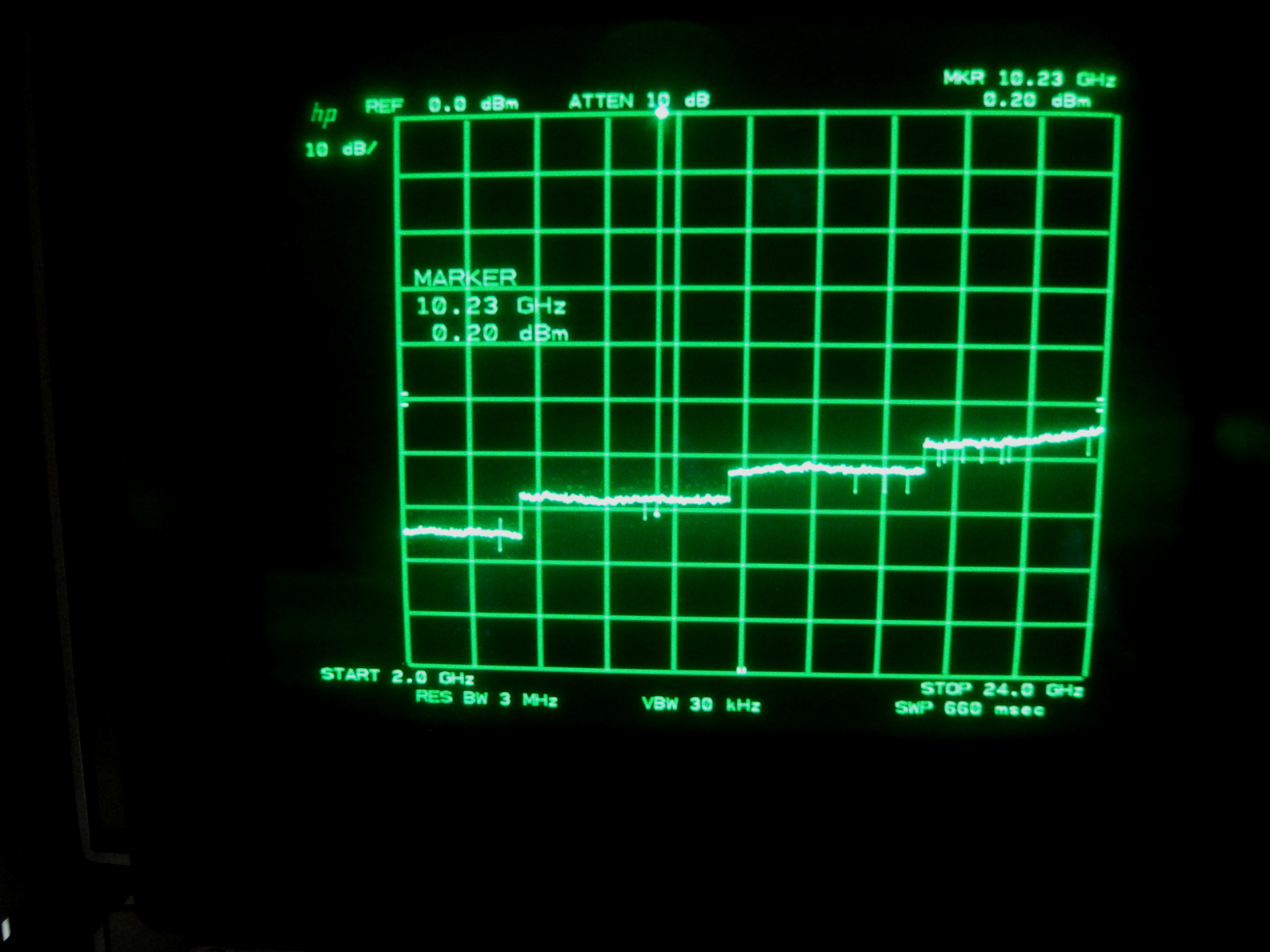

5GHz帯 (10GHz帯調整時のスタブを外した測定値です。)
周波数 出力レベル INPUT 消費電流 ドレイン電圧 ゲート電圧・電流
5800MHzで +30.11dBm(INPUT:+8dBm) 1.15A +9.02v -4.56v
5760MHzで +29.70dBm(INPUT:+8dBm) 1.20A +9.02v -4.56v
5700MHzで +28.59dBm(INPUT:+8dBm) 1.24A +9.02v -4.56v
5600MHzで +25.69dBm(INPUT:+8dBm) 1.27A +9.02v -4.56v
5500MHzで +21.52dBm(INPUT:+8dBm) 1.28A +9.02v -4.56v

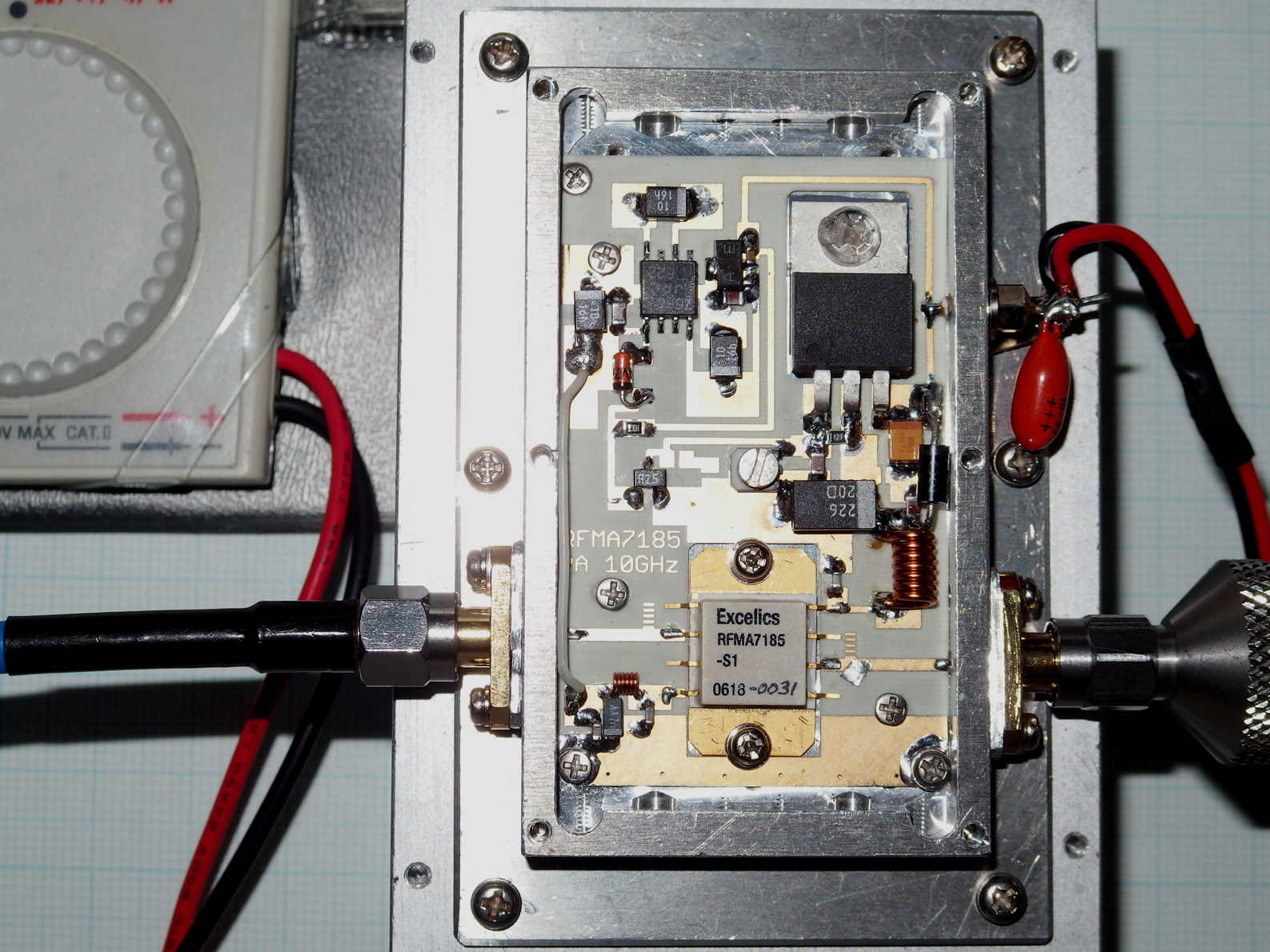

異常発振も無く安定に出ました。放熱対策の為、デバイス単体の取り付けたアンプの
実験を行なう予定です。
手持ちのケースで作りましたのでチョット深さが足りませんでした。
深めの蓋を作ってケースにします。
このデバイス1個で 10GHz帯 5GHz帯の小さなセットとして作れそうです。
JA7LGC局、色々と有難う御座いました。
7G~9GHz:1w、26~30dB G
6G~10GHz:1w、20~25dB G
使用デバイス: RFMA7185-S1/ @30,00 ? +〒
デバイス入手先:rf-microwave.com/

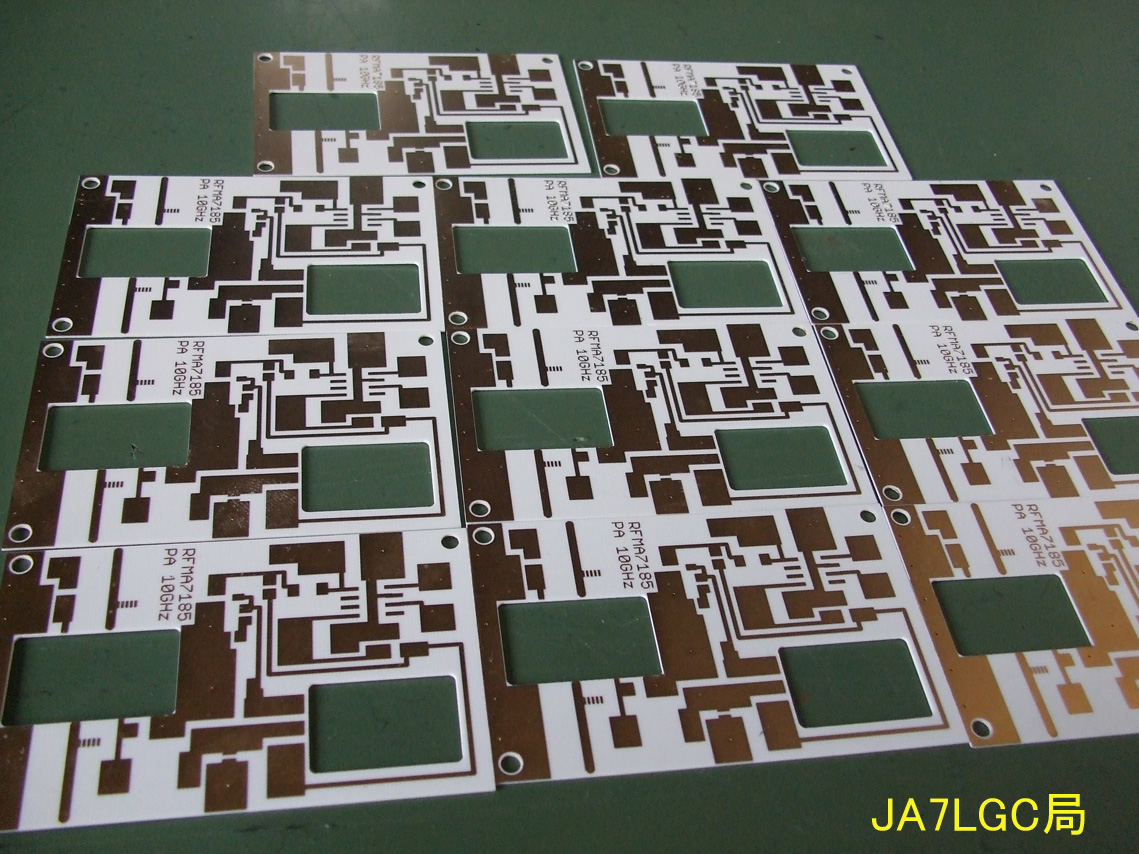

基板入手先:JA7LGC局(阿部さん)
浅妻 久和 JA0DFR
|
|
|
|
