11ＧＨｚ帯局発
（Solilock-10G Ver2) ja0dfr
2011年10月21日
1つの局発で10GHz・24GHz・47GHz・135GHz帯の信号源を、勝間さん（JF1WKX）の
設計・製作した”Solilock-10G
Ver2”を使い、JA0RGP局と製作を始めました。

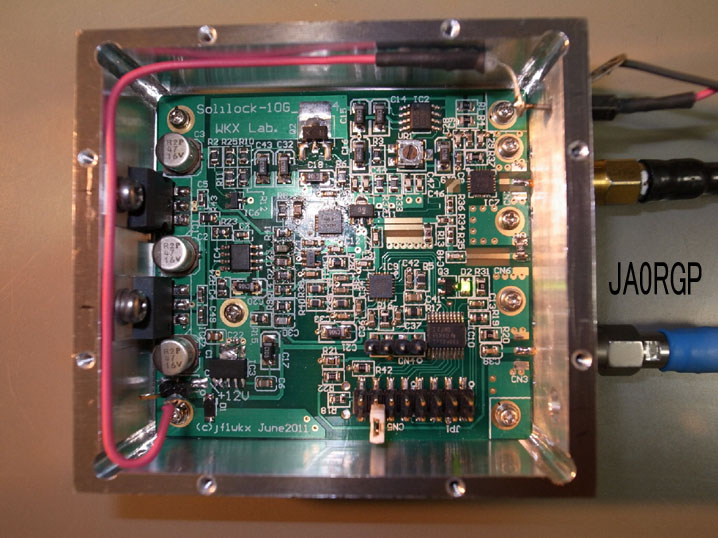

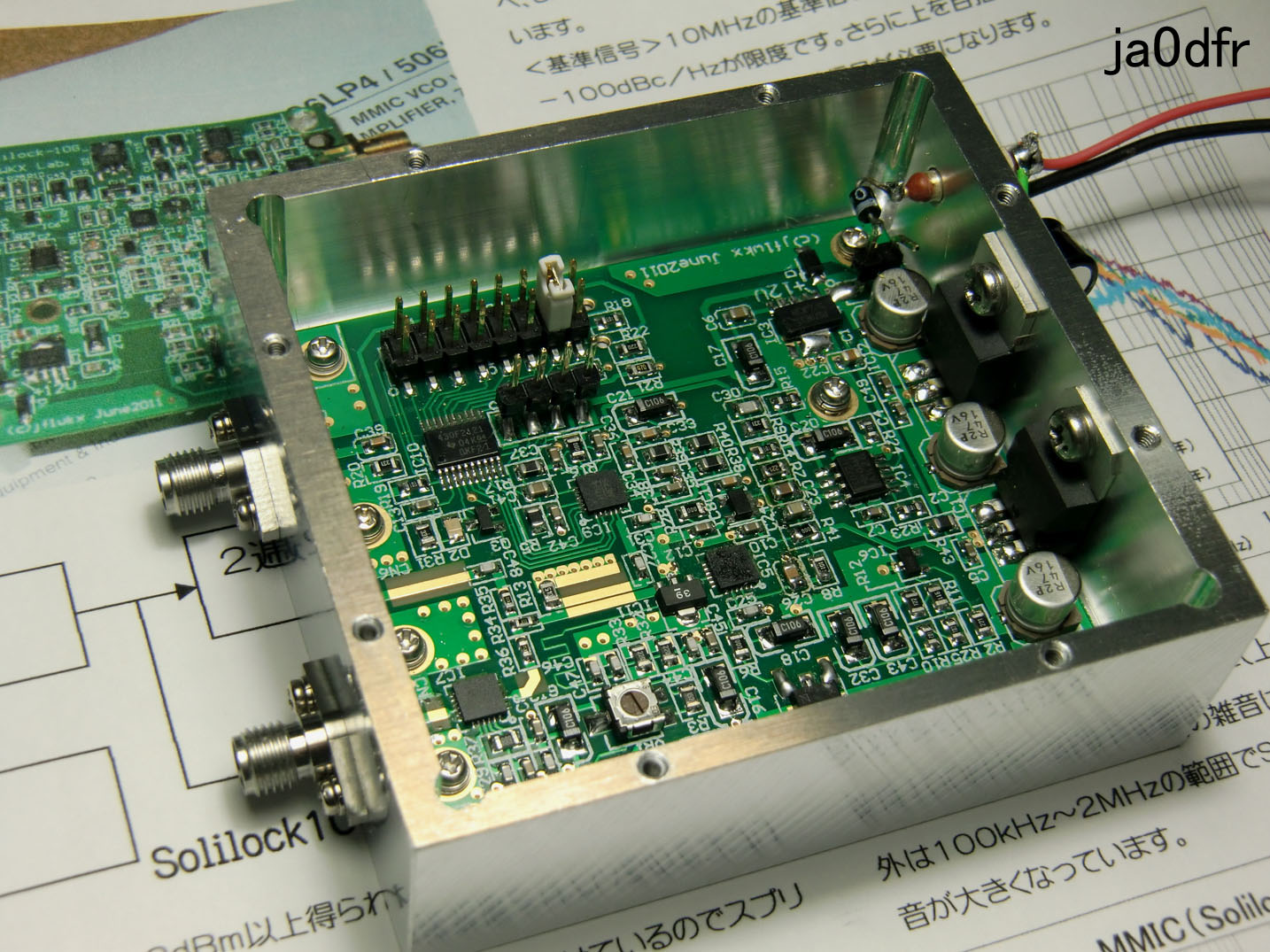

今回の基板は裏面が全部ベタグランドになっていますので、アルミケースのシャーシに
接触させて使えます。接触させて放熱させた方が良いようです。とのアドバイスをいた
だきました。チャンネル切り替えは、DIP

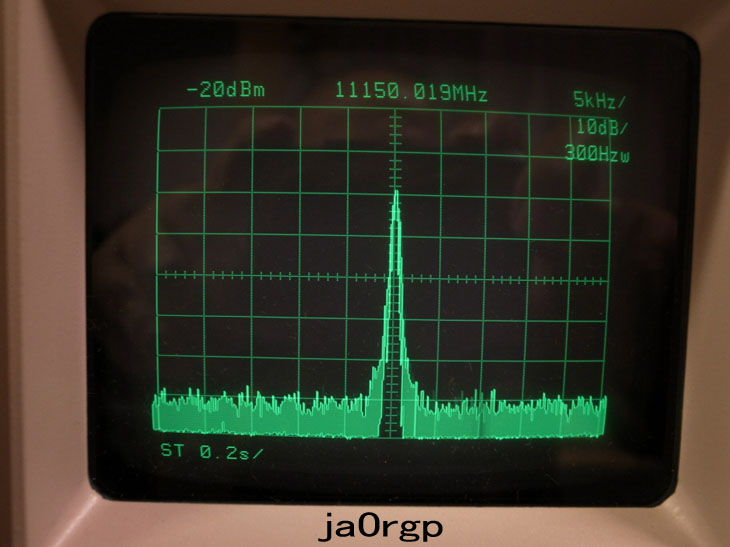

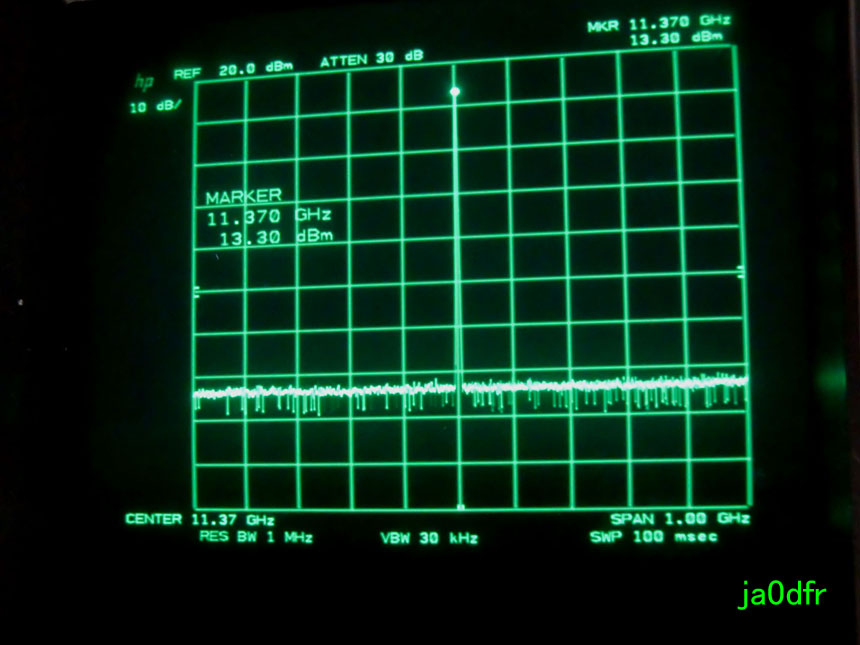

SW予定。出力は+13ｄBm〜+14ｄBmと十分な
レベルが出ています。基準のVCOもお願いし”OCXO”を使って低ノイズ、安定度を得て
います。RGP局の基準信号源は、GPSからの”10MHｚ”予定です。

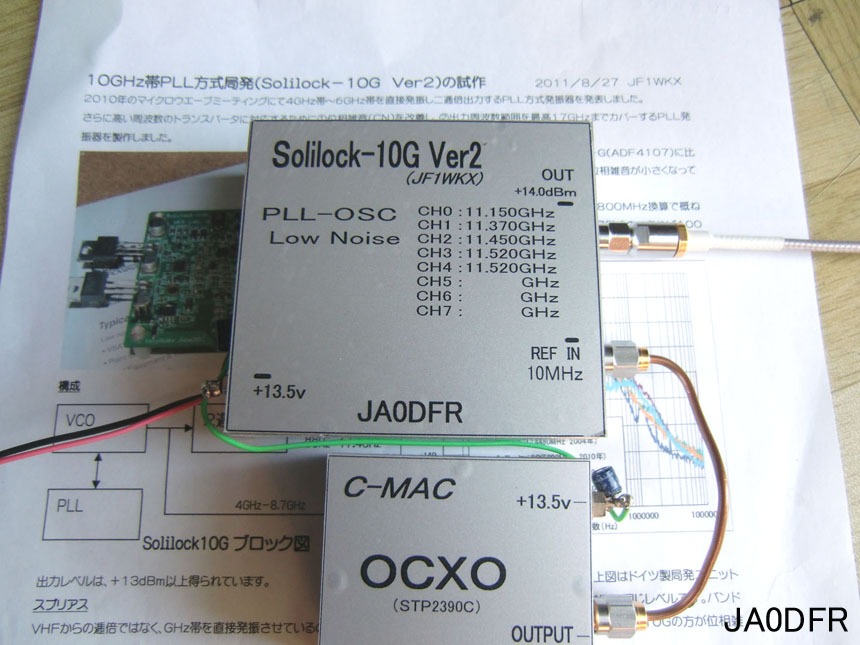

CH
0 ： 11.15GHz ・・・・ 135GHz帯
CH 1 ： 11.37GHｚ ・・・・ 24GHz帯
CH 2 ： 11.45GHz
・・・・ 47GHz帯
CH 3 ： 11.52GHz ・・・・ 10GHz帯
CH 4 ：
CH 5 ：
CH 6
：
CH 7 ：
タカチ製のケースに入れる予定です。
詳しい資料は、http://www.solilock.com/
浅妻 久和 JA0DFR
|
|
|
|
|
