 47GHz帯1チップ(MMIC)ダウンコンバーター試作 2011/09/23 JA0DFR
**********************************************************************

 47GHz帯1チップ(MMIC)ダウンコンバーター試作   2011/09/23  JA0DFR

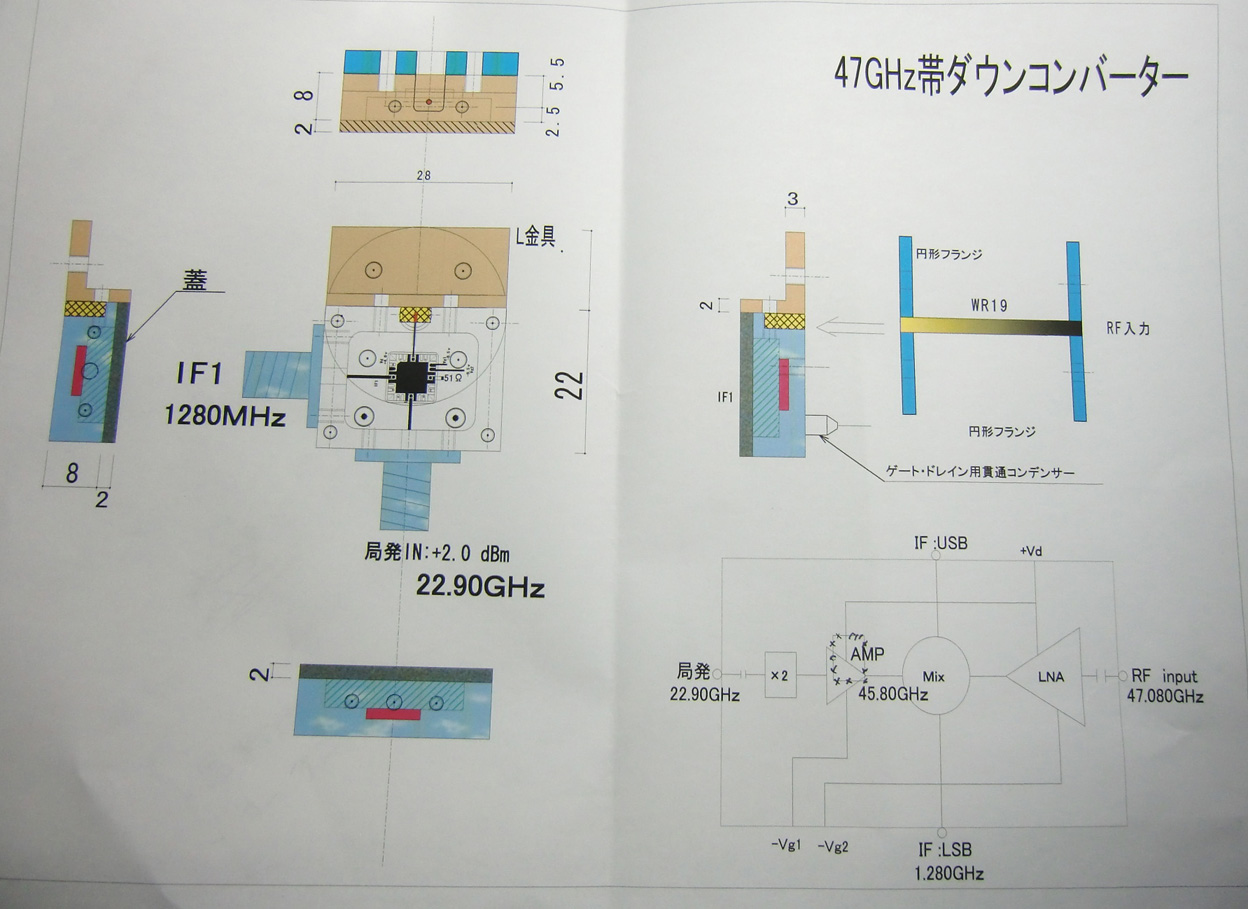

47GHz帯トランスバーター(IF:1280MHz)の受信系にチップビーム
ダイオードタイプのミキサーだけで運用していましたが、今回規格外
(35.0~40GHz)の”MMIC”を入手しましたので、受信系を取替え実験

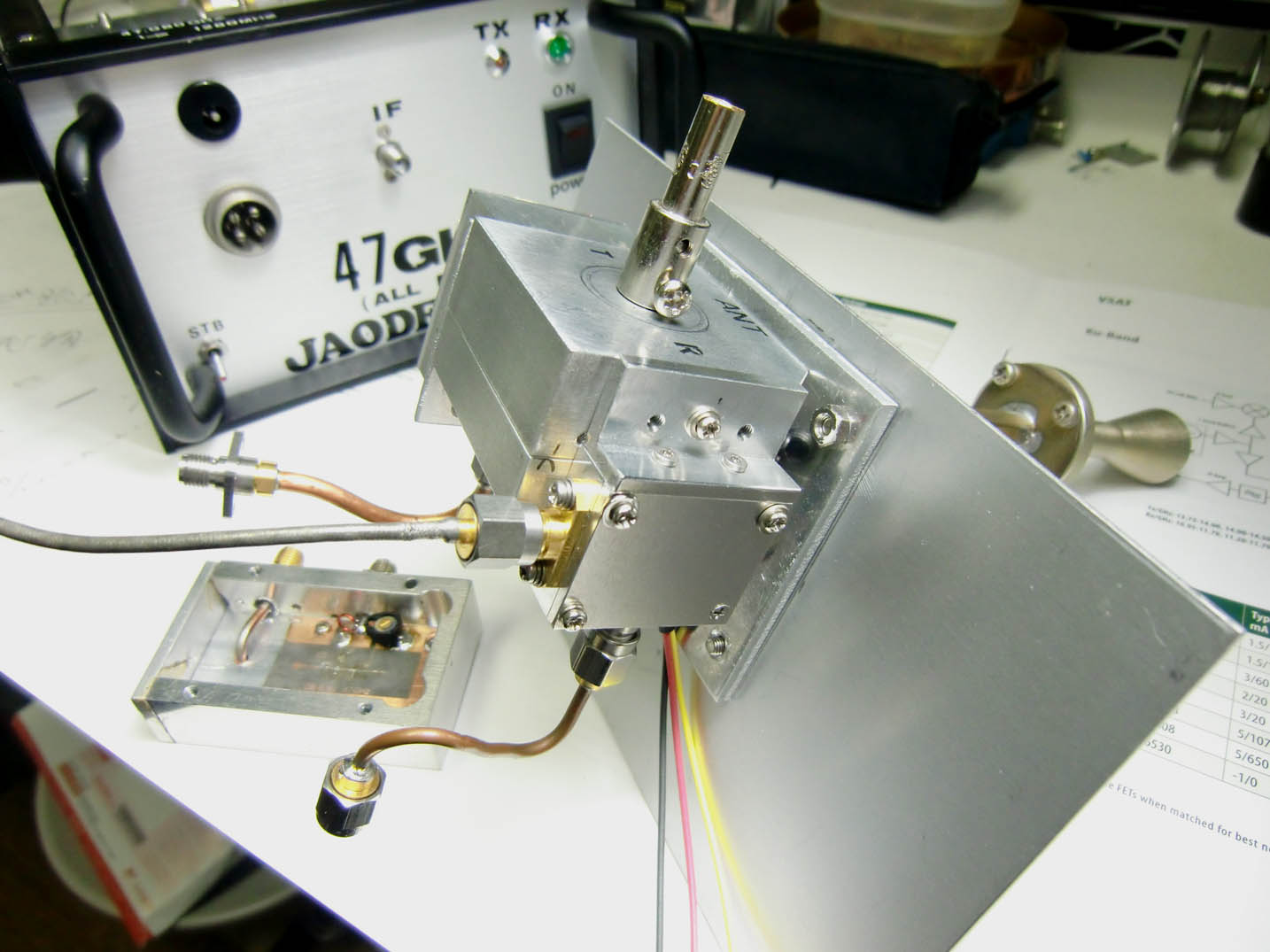

しました。送信系は、”MKU23-47S”の20mWタイプです。RF信号のロス
を最小限にする為、フランジ付導波管を使わず47GHz帯導波管切り替
え器に直接取り付けました。

MMIC規格
RF:35.0~40GHz、 LNA(G:8~10dB)アンプ付、 NF:3.5dB
Lo:16.0~24.0GHz(+2~+8dBm)、 Lo:2逓倍BufferAMP付
IF:DC~4.0GHz、
電源 Vd:+4v(Max240mA)、-Vg:-0.5v
パッケージ:7mm×7mm 裏面からの接続端子タイプ

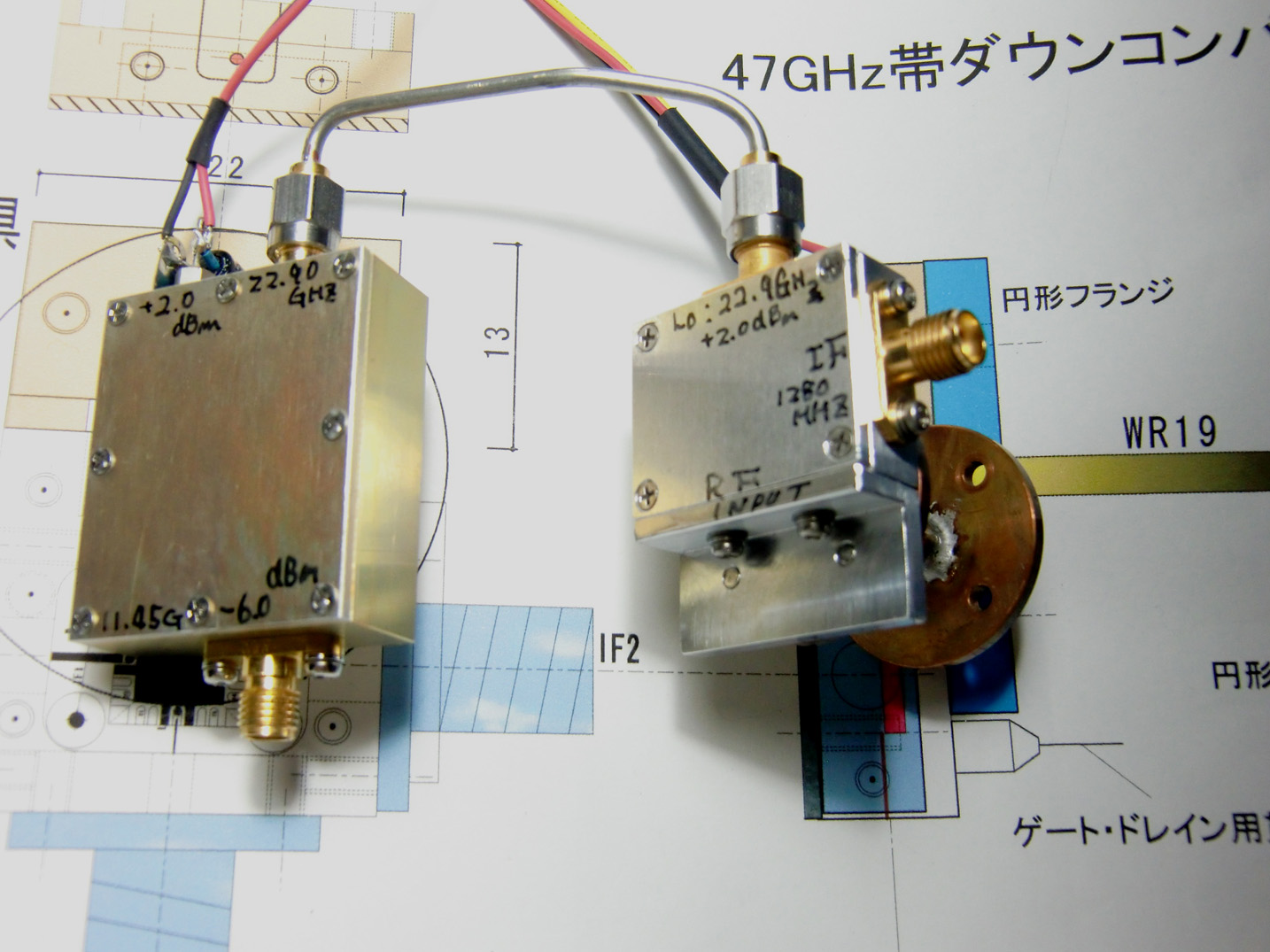

簡易導波管2逓倍器の信号源を使用し、IF受信レベルを測定。(3台試作)
47.080GHz(-49.8dBm出力)----->IF(1280MHz):-38.2dBm~-36.2dBm
レベルは正確なパワー計表示レベルでなく、スペアナ表示レベルです。

供給電圧可変で、-Vg(-0.5v)と+Vd(+4v)の電圧値が規格通りピークでした。
局発レベル:22.90GHz、+2dBmより+6dBmが、IF(1280MHz)信号レベルが
ピーク(数dBmUP)でした。(MAX+8dBm規格)・・・RGP局ラボで確認。

局発周波数を変えながら最適IF周波数確認し、435MHz、1280MHz、2425MHz
で、IFレベルを確認しましたが、ほとんどレベル差は無く、5760MHzは、NGでし
た。(DC~4GHz規格)・・・RGP局ラボで確認。

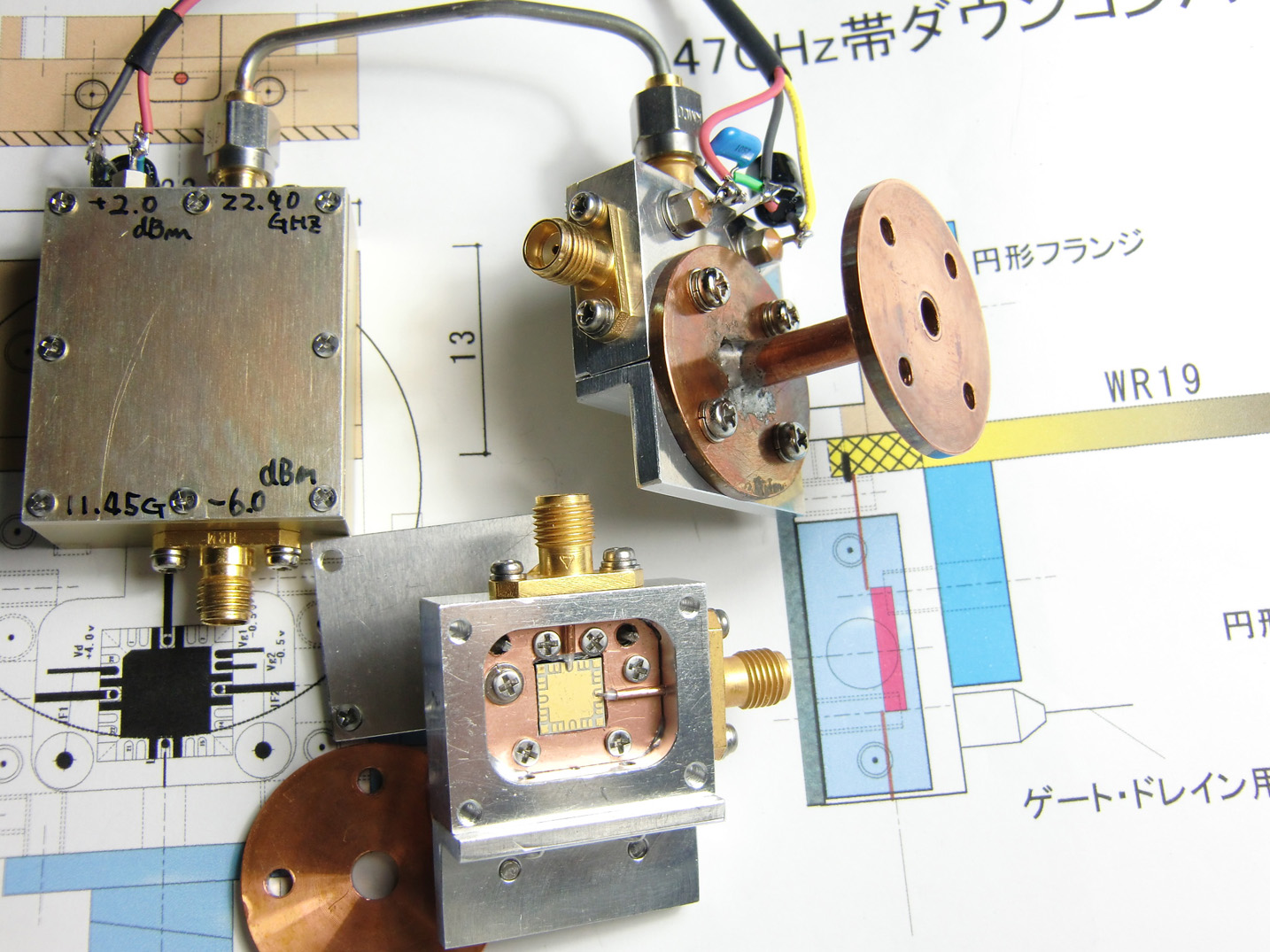

IF端子(USB,LSB)が有り、片方を50Ωに終端。端子が見える様に裏面に置いた。

セットに組み込み後、秋のマイクロ移動実験に性能を確認したいと思います。

                                 浅妻 久和
