10GHz帯トランスバーター（VⅡ)

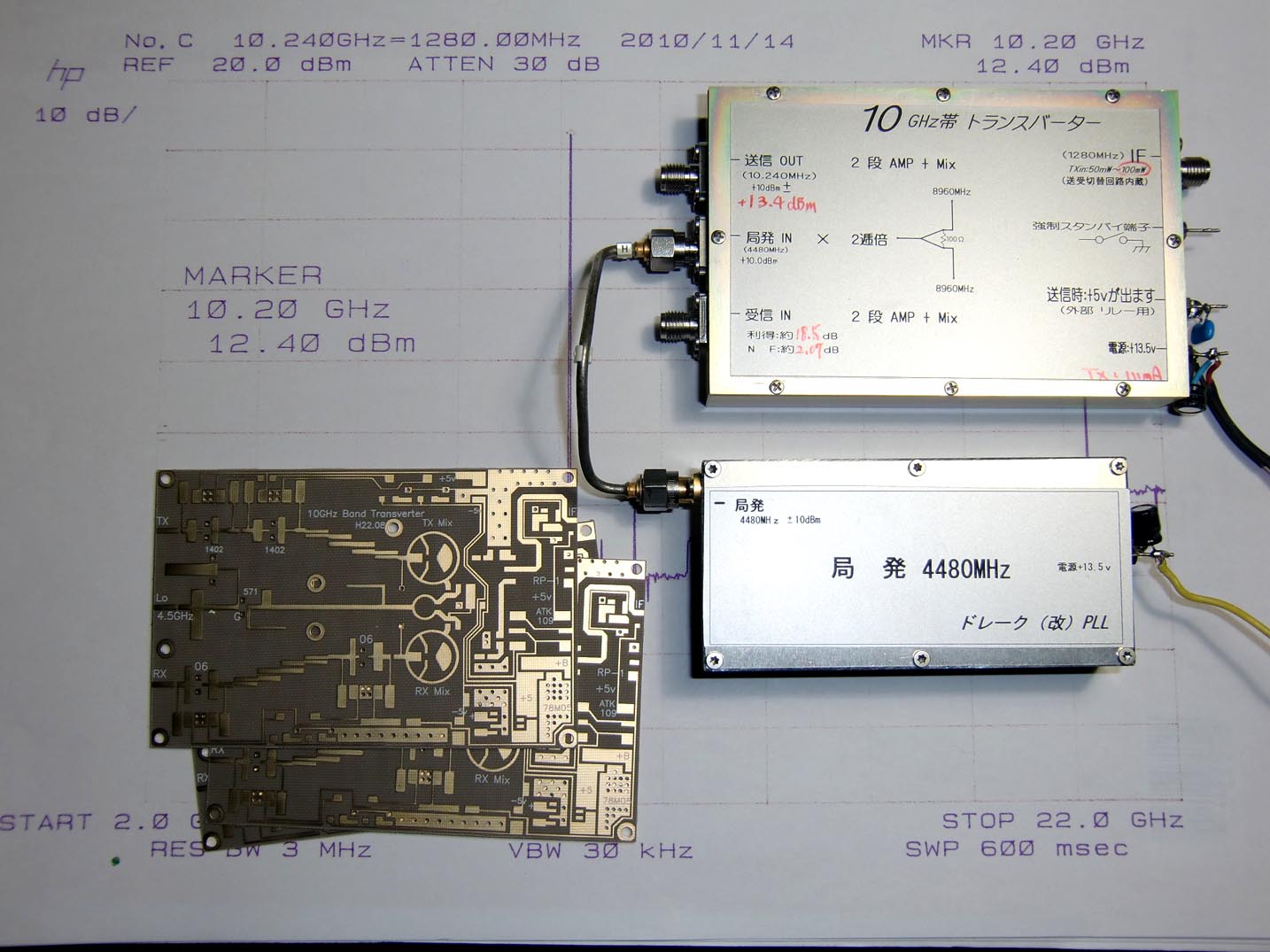

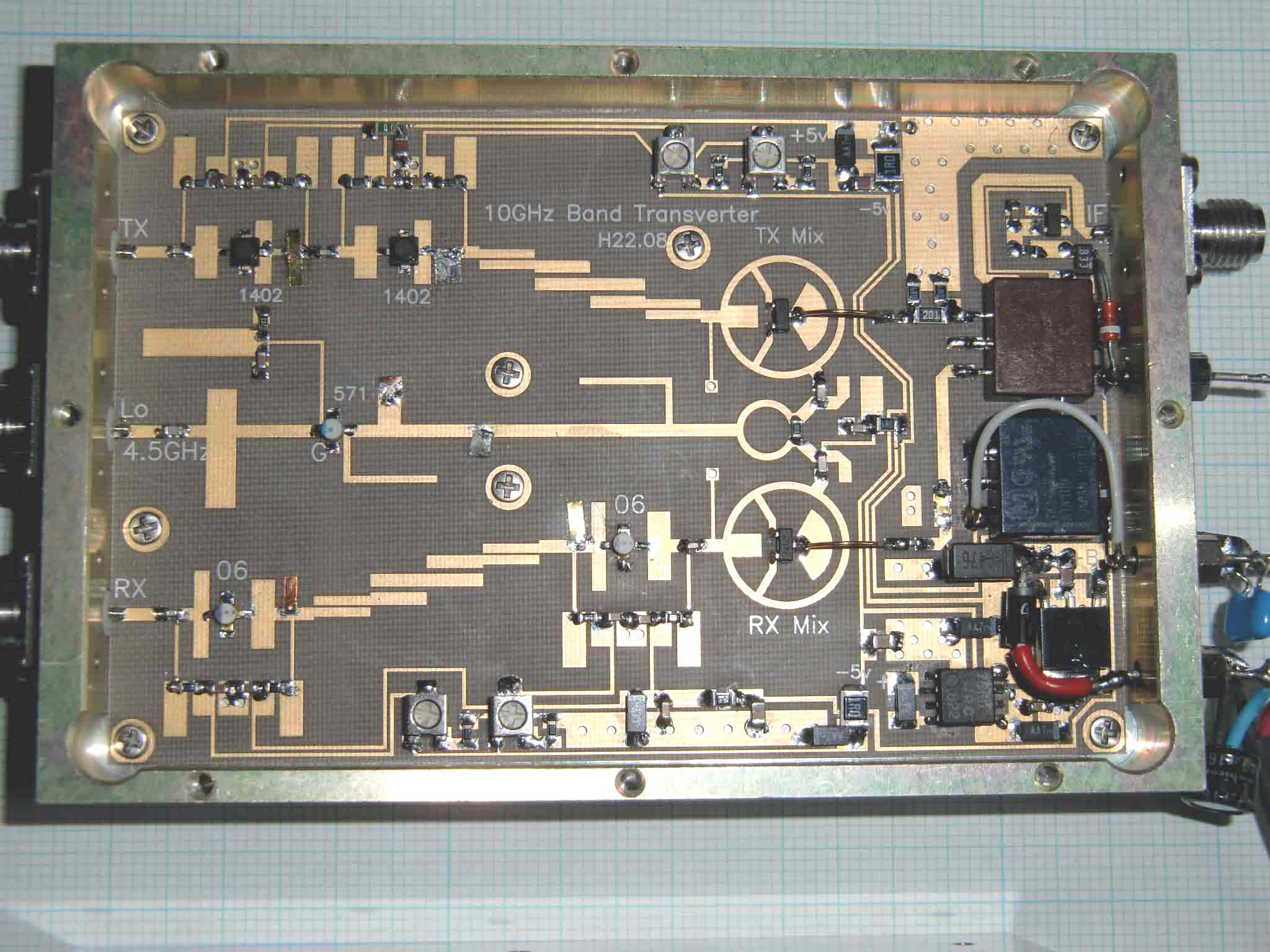

10GHz帯T/Rの新バージョン基板が出来上がり、良好な結果が出ましたので報告させて頂きます。
（基板仕上がりスルーホールもOK）
新バージョンと言っても変わった所は、送受用リレーを+9vから通販で
入手しやすい+5ｖ用に変え、その為送受電源用三端子が不要になっただけです。
パターンは昔のデバイスを使用した回路でしたが、現在で入手できるデバイスを使い、
パターンカット修正する事無く、追加スタブ各1ヶ所ぐらいで 同等な性能が得られました。
TX終段デバイスを他に替え（FHX35LG等）て、もう少しパワーアップが期待できますが、
パワーアンプ（2ｗ）のMMIC（FMM5601VD）を押すのに十分なレベルでした。
10GHz帯T/R データー
基板（ガラス布基材フッ素樹脂銅張積層板：R4737 0.4mm厚）

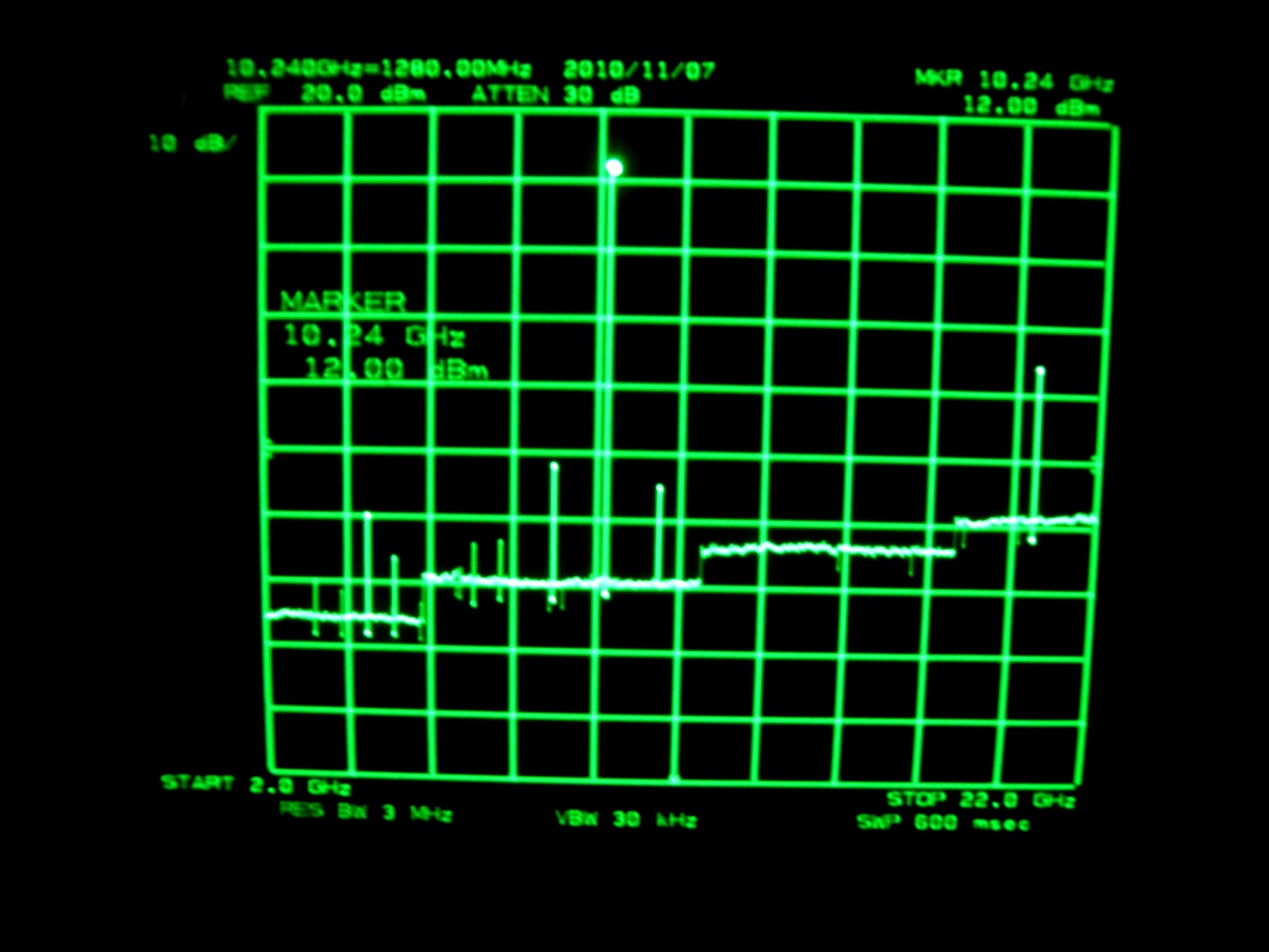

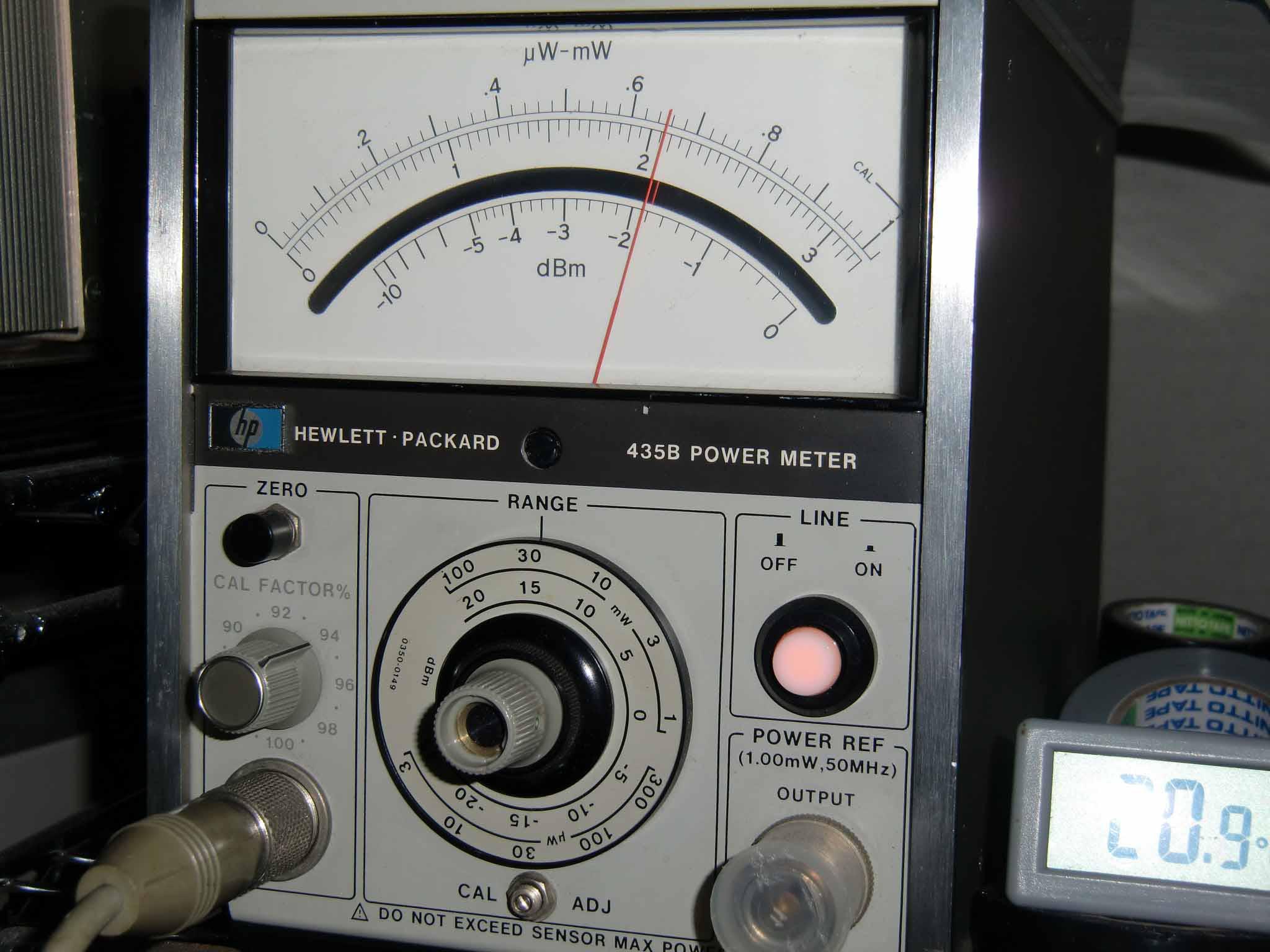

TXout：+13.2dBm
(21mW) NE3512S02×2段

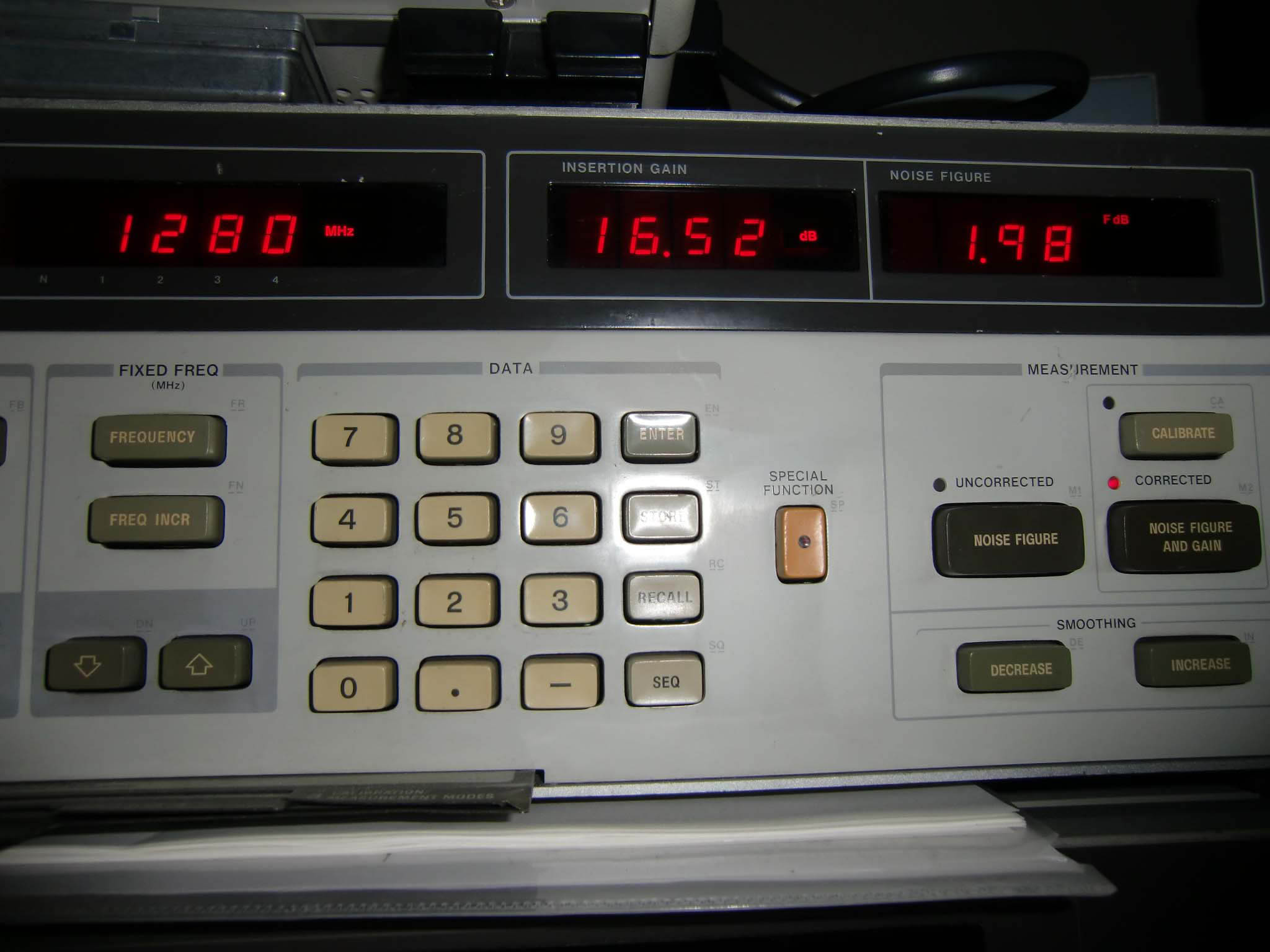

RX NF：1.98dB FHX76LP×2段
Ga：16.5dB
Lo ： 4480MHｚ +10ｄBm（ドレーク改） （FSC11LF逓倍）
IF ： 1280MHｚ（送信100ｍW）
電源：+14.0ｖ 消費電流・・・・TX：110mA。RX：101ｍA
JA0DFR 浅妻 久和 2010年11月13日
******************************************************************
|
|
|
|
