増田 です、
しばらく休んでいたミリ波の製作に戻り249GHｚの逓倍器を作っていました、
83ＧＨｚで300ｍＷのアンプが出来ているので、
バラクタによる3逓倍器で4種類作りましたが、どれもうまくドライブがかからず、
出力もわずかしか出てきませんでした。
83ＧＨｚになるとバラクタは難しいようです。

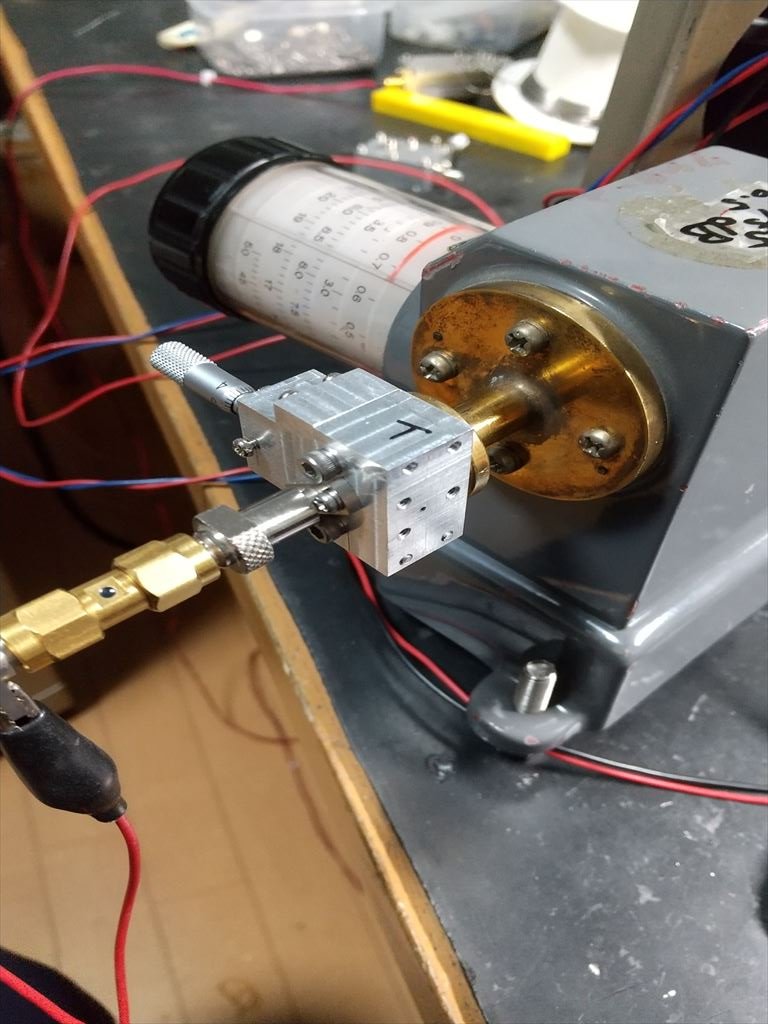

バラクタは諦めてショットキーＤｉ方式で作り直しをし かなり良い値になりました。
これまではダイオードをハンダで固定していたのですが、フラックスによる汚れが残るので、
ミリ波では損失になると考えて導電接着材で固定しました、
ショトキーDiは極小さいので、300ｍWも入れると壊れると思い
ATTを入れてレベルを調整しましたが、
ATTを0ｄBとしてもダイオードは壊れませんでした、
83ＧＨｚでは整合が悪いので反射が大きいのだと思われます。

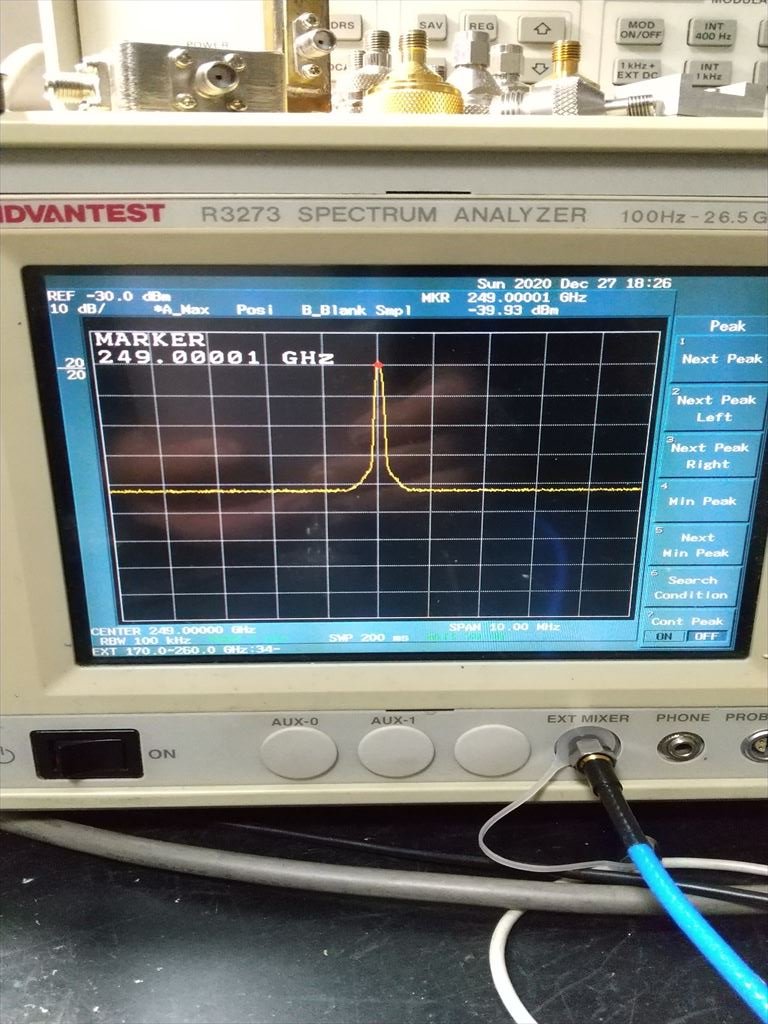

249ＧＨｚの信号は自作の外部ＭＩＸで測定して-40ｄＢｍの表示でした、
この外部ＭＩＸの変換損失は不明だったのですが、
ＯＭＬ製の220ＧＨｚ -10ｄＢｍ出力の信号源で確認したところ
-45ｄＢｍの表示で、変換損失は35ｄＢ程度と推測されます。
この結果から249GHｚの出力は-5ｄＢｍになりショットキーDiとしてはかなり良い値です
私のスペアナＲ３２７3は内部のIFアンプで29ｄB増幅されているので、
MIXの実変換損失は64ｄBになります
de JA8CMY 増田 札幌市厚別区
|
