83GHz 6逓倍増幅器 de JA8CMY Nov/16/2020


増田です

しばらくEME関連を手掛けておりましたが

一段落したので、またミリ波の製作を始めています。

249GHzand UPのTRV用に83GHzからのバラクタ逓倍方式を検討していて、

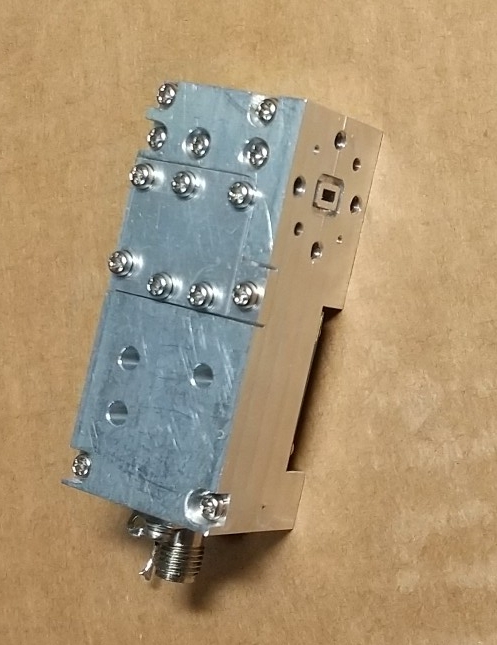

83GHzで300mW程度の電力を目標に逓倍アンプを製作しました、

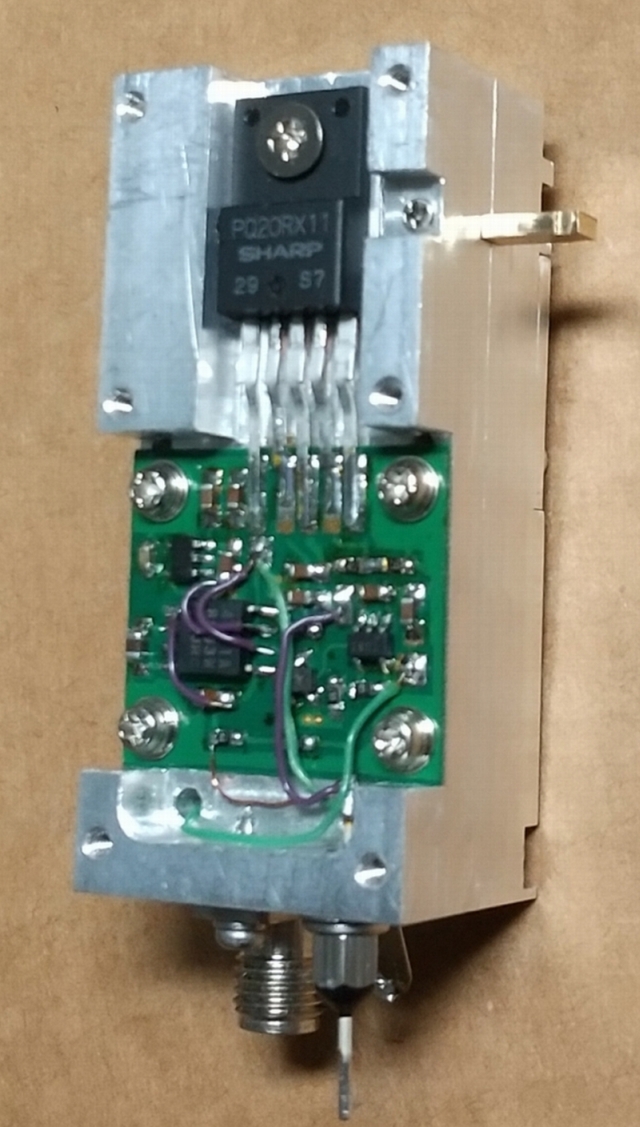

デバイスは6逓倍にアナログデバイスのHMC1110、増幅にADMV7710を使っています。

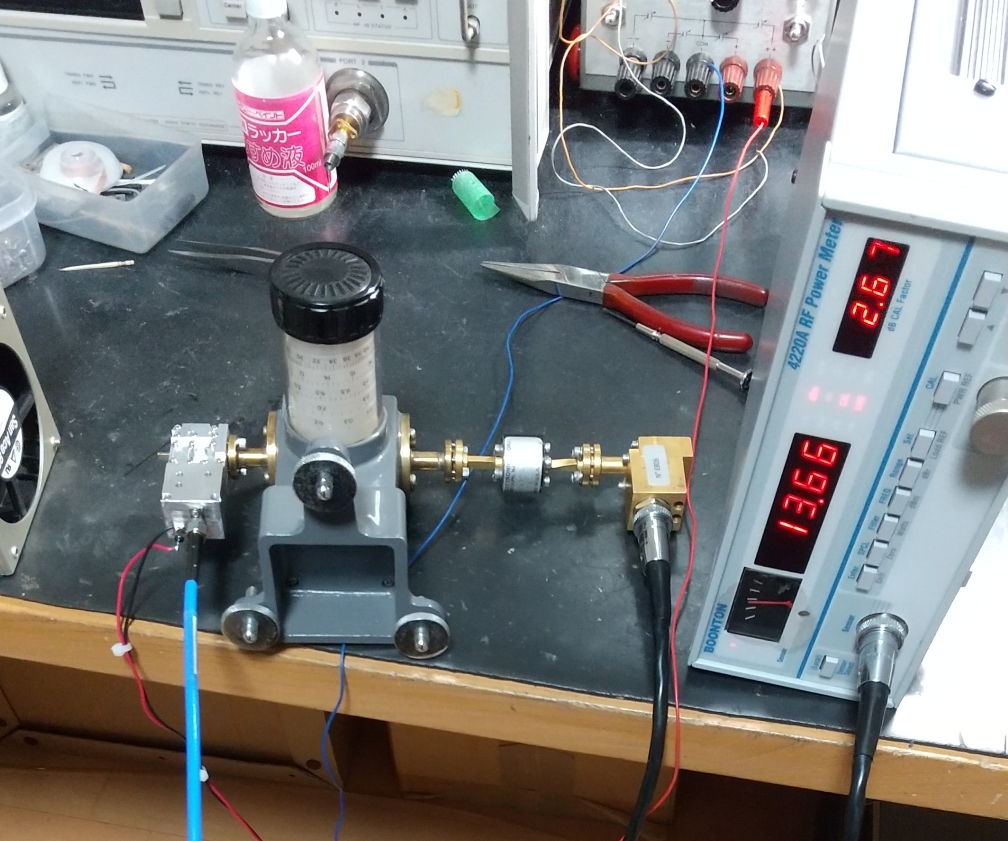

測定の結果は83GHz出力が+23.6dBmでADM7710のデータシ-ト上の値+28dBmに対して

4.4dB程低い値です。

帯域下限の77.5GHzでの出力は+23.12dBmでした。

ドライブ電力が不足しているのと基板の損失が影響していると思います。

目標の300mWにはまだ少し不足なので、ドライブ電力を上げる方法を試してみようと思います。

de JA8CMY 増田 札幌市厚別区
