47GHz EME　ＳＳＰＡ　de JA8CMY Aug/28/2020

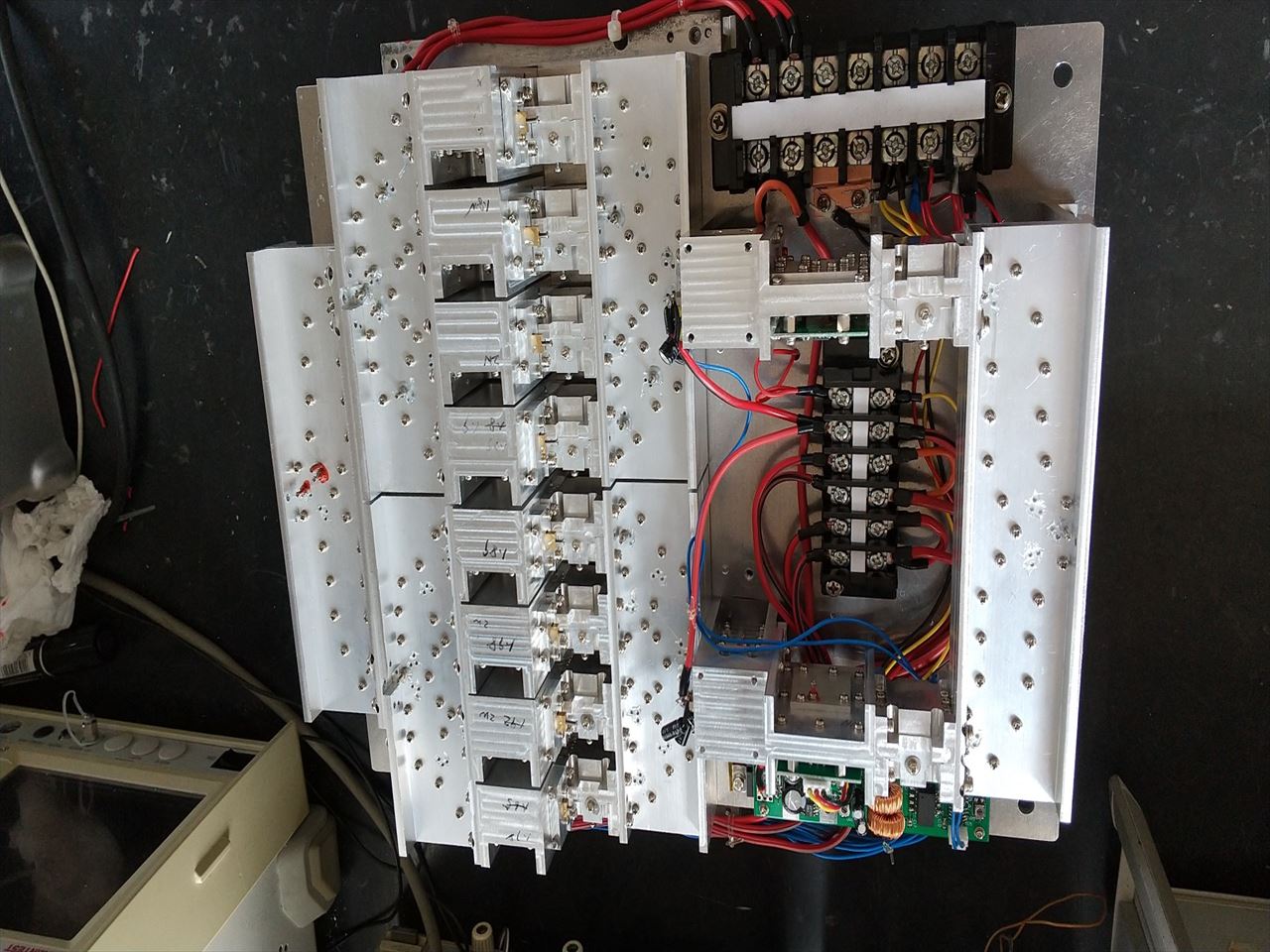

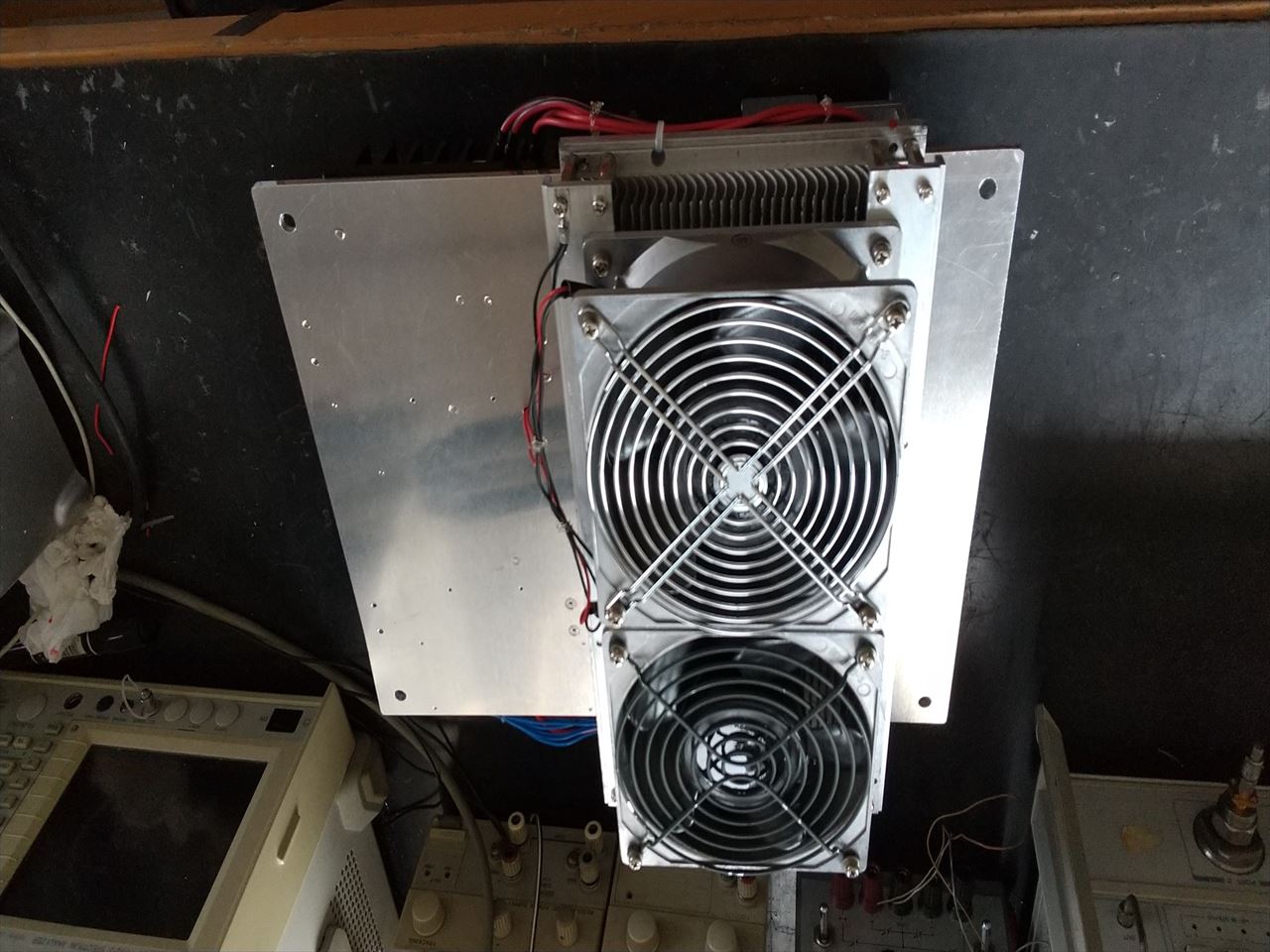

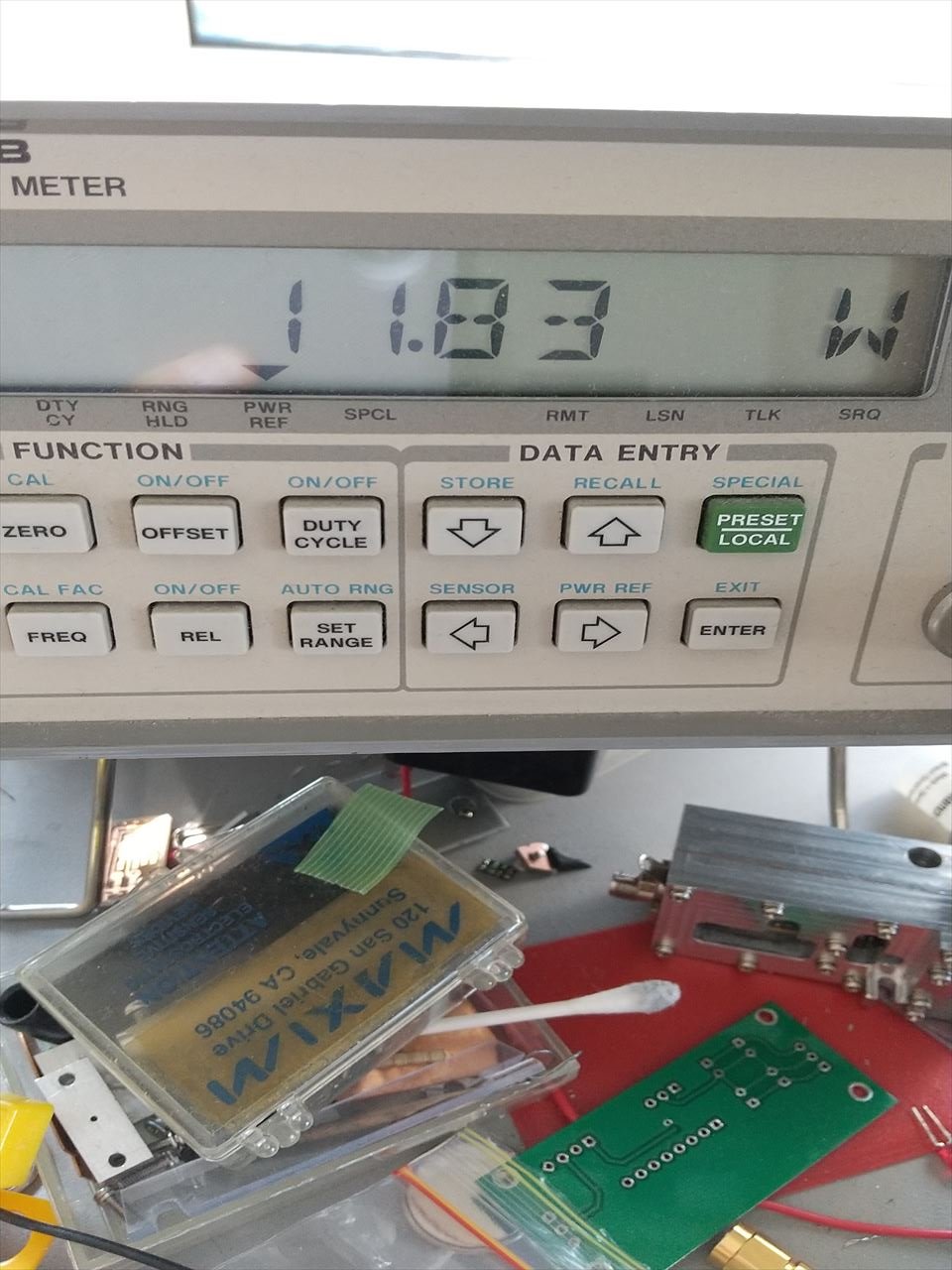

5月から制作していた47ＧＨｚのＥＭＥ用ＳＳＰＡ　2号機が完成しました、 合成器の導波管部に1/4λの溝を掘り込んで電波の漏れを防止した結果 8合成での損失は1.1ｄＢとかなり改善しました。 8合成で11Ｗを超える出力になり、1号機より約10％のＰＯＷＥＲアップです。 1号機は2合成器の3段による8合成でしたが2号機では4合成+2合成として、 導波管長が短くなったことも効果があったようです。 放熱器は裏面に取り付け、24Ｖの120ｍｍ角の大型ＦＡＮ2個で冷却しています。 冷えているときは11.8Ｗの出力で、5分間の連続運転後でも11.2Ｗと安定しています。 動作電圧は7Ｖで37.8Ａ（ＦＡＮの分3Ａ）と大きな電流が流れます、 入力が+5ｄＢｍ以上で飽和します、 重量は5.8Ｋｇあります。 アマチュア用の47ＧＨｚＳＳＰＡで10Ｗ超えるものは2台になりました。   de JA8CMY 増田 札幌市厚別区 47G_SSPA_1_R 47GHz_POWER_R SSPA裏面_R
