1079GHz信号受信実験 de JA8CMY Aug/15/2018

増田です、

 1,079GHz信号の受信実験をおこないました
フイードホンを近接させた場合には1,245GHzの信号まで受信出来ていましたが、
これでは電波が出ているとは言えないので、
少し離しても受信できないか実験を進めていました。
パラボラ用のフイードを外して、8mm径の小さい電磁ホーンアンテナを作って
取り付けると25mmまで受信できました。
電磁ホーンの先にさらに少し大きなホーンアンテナを付けると
距離が延びそうだったので、
昔作った75GHz用の電磁ホーンを途中からカットして
小さい電磁ホーンの先にテープで固定した仮のアンテナを装着して
12cmの距離まで伸びました。
逓倍数が大きいので、キャリアのC/Nが悪いのですが、
周波数の安定度は良く300Hz帯域でも問題なく受信できました。
基準信号として、GPSとルビジュームを使っています。

極微小の電力なので、小さなアンテナでも完全に方向を合わせないと
受信出来ませんでした。
この結果から、パラボラを使う場合は10cm程度の小型のものでも
方向合わせに相当苦労しそうです。
試しにガラス製のレンズがアンテナにならないか試しましたが、
全くダメでした、

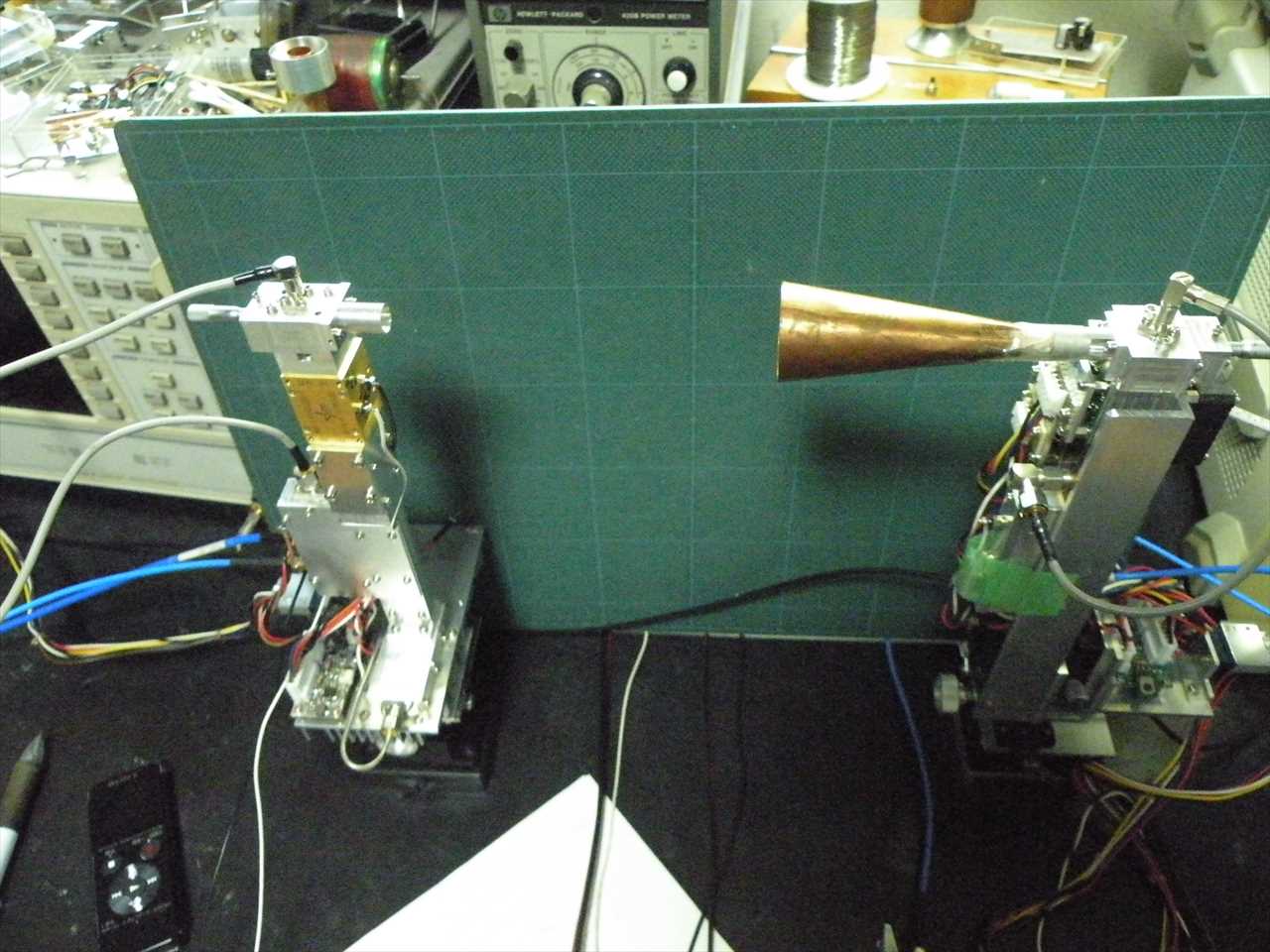

実験写真と、受信信号音を添付します。

de JA8CMY 増田 幸雄 札幌市厚別区
