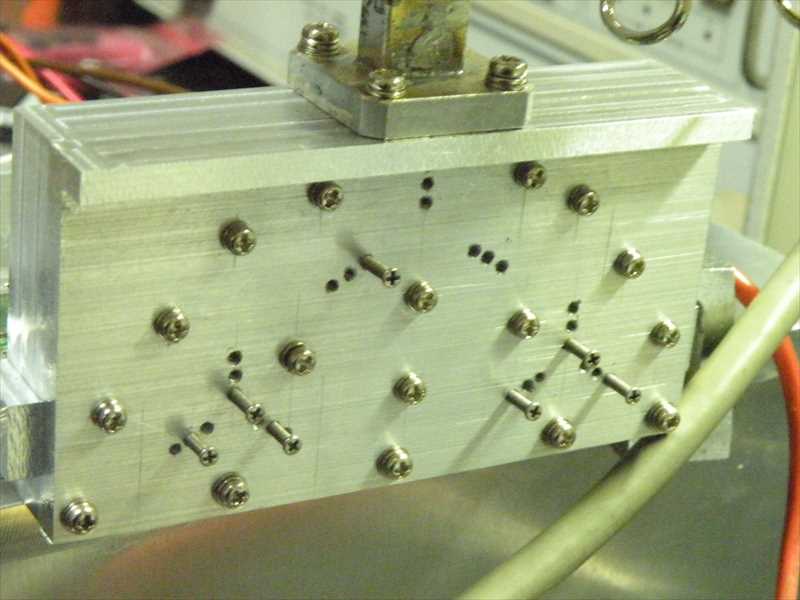

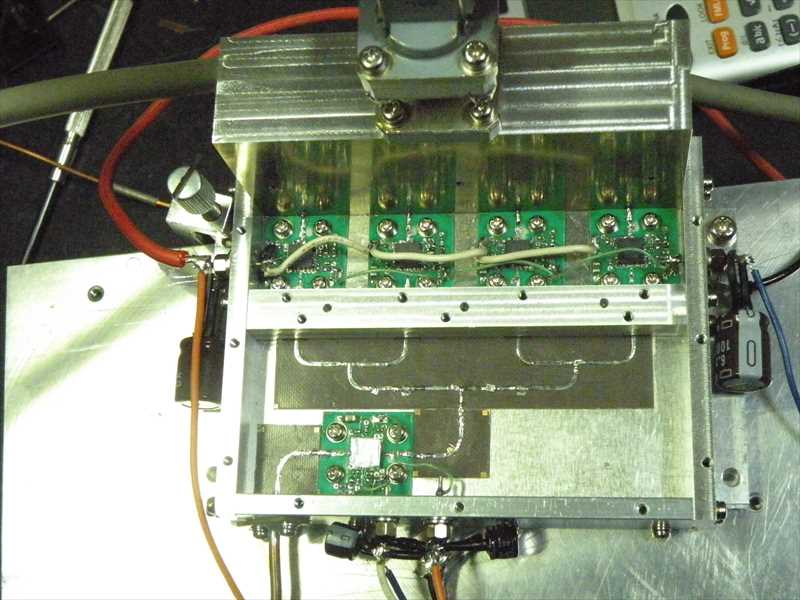

24GHzの7W出力4合成amp　　　JA8CMY　増田 24GHzで2W出力のデバイスを使って16合成、20W以上を目標に進めておりますが、 やっと4合成ユニット1台が完成しました。 　当初は自作基板で2Wのアンプユニットを21個制作しましたが Powerが1W程度しか出ないものや、発振して調整中に壊れてしまうものが続出しました。 放熱と、グランドの処理に問題があると考え、基板屋さんにスルーホール基板を発注し、 すべて作りなおしました。 その結果単独ampで1.8W?2W出るようになり4合成ユニットとして組み込んで 出力7.2Wが得られました。 4合成で6W以上を確保できれば最終の16合成で20Wに到達するので、 少し余裕ができました。 ただデバイスをすでに4個こわしてしまい、予備が無いので、 残り4合成amp3台とDRVアンプ1台を無事に完成できるか心配な状況です。 最近は海外から購入するマイクロ波・ミリ波のHigh Powerデバイスは 輸出許可が厳しくなり入手するのが難しい状況です。 増田 幸雄 札幌市厚別区 ４合成amp内部 WG_4合成部
