47GHz LNAのNF測定 de JA8CMY Dec/24/2015

GHz LNAのNFを測定してみました  JA8CMY 増田幸雄


マイクロ波ミーティングで展示した47GHzLNAは入出力が前後型でしたが、

回転型の要望があり、回転型も制作してみました。

当初は簡単な構造で考えていたのですが、損失を少なくするため

2分割組み合わせで制作しました。

ケース加工は結構面倒ですが、CNCフライスの場合は、

横で見ているだけなので、少々足が疲れるだけです。


 回転型の場合入出力のフランジの関係から、基板の50Ωラインが長くなり

利得が低下してしまいます。

ボンディングマシンの不調から、ボンディングを失敗して

MMICを交換したため、入力側のボンディングワイヤーが

わずかですが長くなってしまいました。

この影響でNFも悪くなったようです。


LNAが2台になったのでNF測定ができるようになり、早速測定してみました。

ノイズソースは数年前、24GHzのLNA制作でNFにはまっていた時にebayで

入手した33GHz?50GHzの導波管型を使いました。


測定結果は回転型がNF4.9dB、入出力前後型が3.9dBでした。

MMICのデータシートでは47GHzは4dB付近なので、

前後型はかなり良い性能ですが、ノイズソースとの整合等を考えると

実力はもう少し悪い値と想定されます。



47GのNF測定が可能になり長年の目標を1つクリアーしました。

増田 幸雄
札幌市厚別区

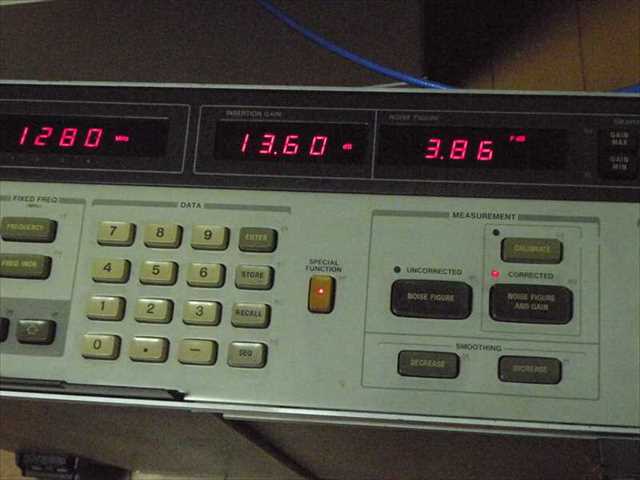

入出力前後型NF_R

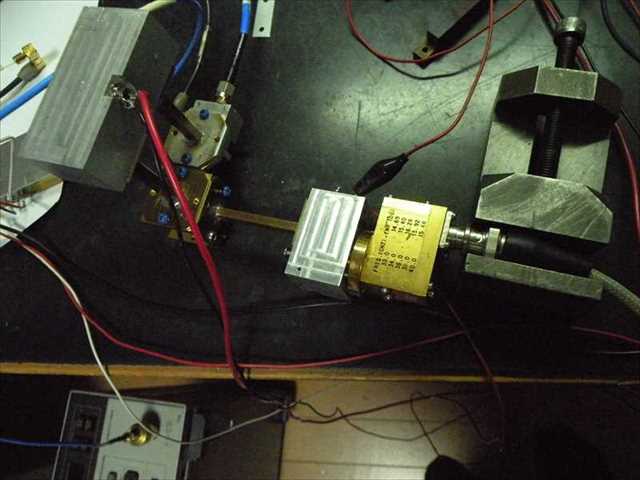

入出力前後型NF測定_R

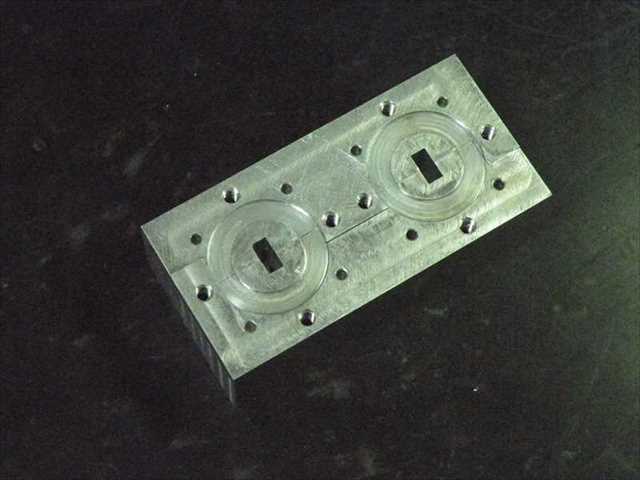

回転型47GAMP_R

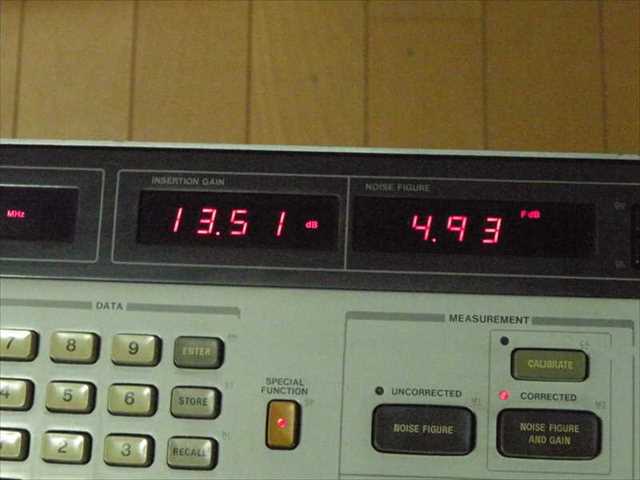

回転型NF_R

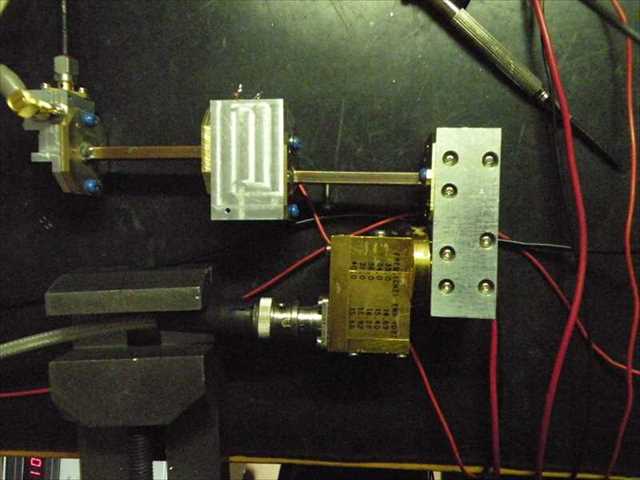

回転型NF測定_R
