4GHz帯35Wデバイスを使った5.7G SSPA　de JA8CMY Sep/19/2015

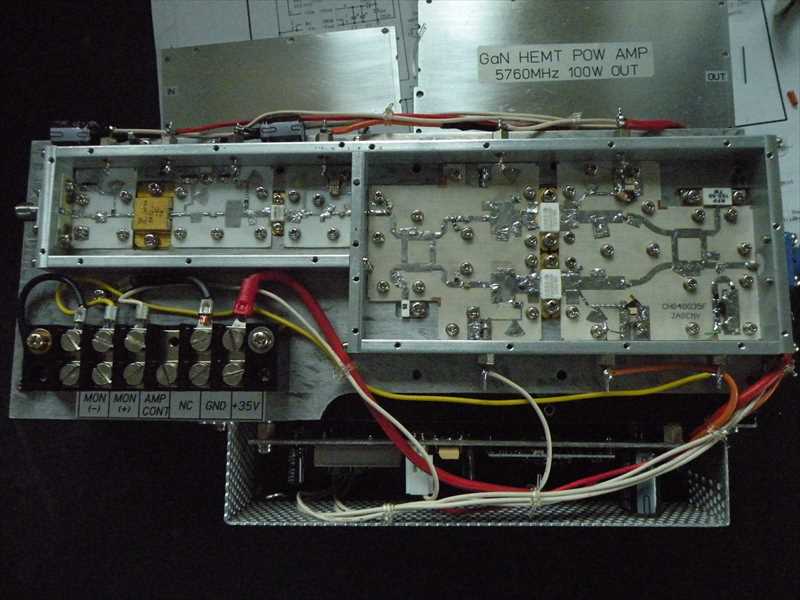

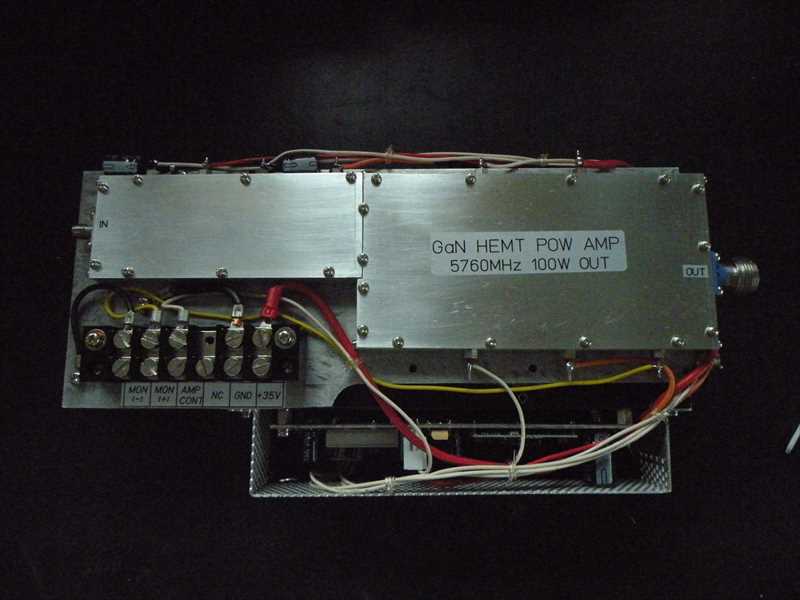

5.7G_SSPA2号機 先の制作では5.7Gでの100W出力は難しいと考えて使わなかった 4GHz帯の35W出力GaN HEMT CGH40035Fの2合成で 予想に反して100W以上の出力が得られました。 海外の記事通りの性能でした。 利得が3dB程高く、107W出力時に36V 7.6Aと総合効率も良いです。 利得が高い分低域(270MHz付近)で発振しやすく、 発振対策をしない場合5.7Gでの出力がうまく出てきませんでした。 5.7Gも低価格で効率の良いデバイスが使える時代になりました。 増田 幸雄 札幌市厚別区
