33GHz-POWアンプの試作 de JA8CMY Dec/14/2014


33GHz-POWアンプの試作 JA8CMY 増田幸雄

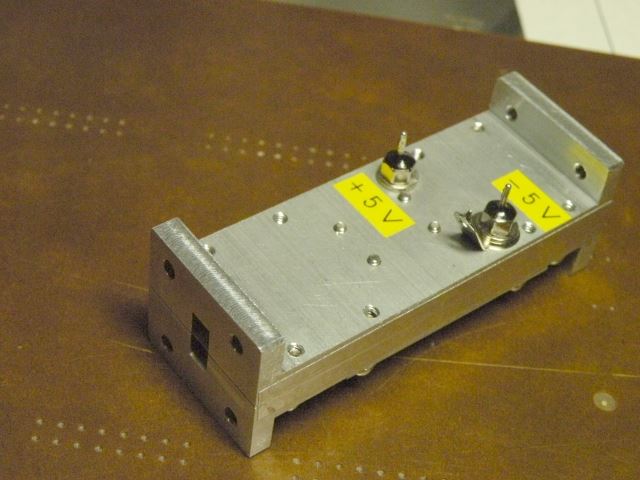

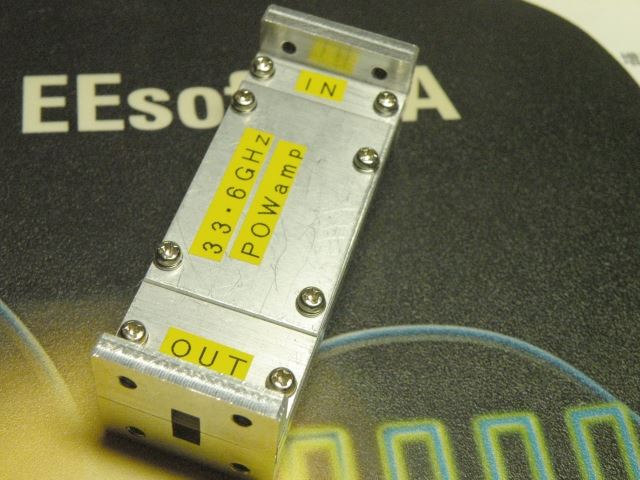

135GHzのDRV用に33.6GHzで300mW以上出るPOWアンプの要望があり

試作してみました。

MMICのAMM6442を使った1段アンプです。

このICは38GHz〜40GHz用になっていますが、データシート上から、

35GHz〜43GHz程度までは使えそうです。

下側は利得が平坦に伸びていて33.6GHzも使えると思い試作しました、

帯域外の33.6GHzに最良調整して、2.5mW入力で出力450mWでした。

結構低い周波数も増幅するようで、30GHzでも調整すれば使えそうな感じです。


広帯域動作を目指した回路で制作しましたが、帯域外の33.6GHzに調整したことで

40GHz付近では利得が低下してしまいました。

135GHzと249GHz用の共用として、33GHz〜41.5GHzに調整するのは無理でした。

NWアナライザがあれば何とかなるかもしれません。

ICの入出力の整合特性は38GHz〜40GHzの間が良くこの周波数では

1W近い出力が出るようです。

増田 幸雄
札幌市厚別区
