24GHz_TRV組直し　de JA8CMY Feb/21/2014

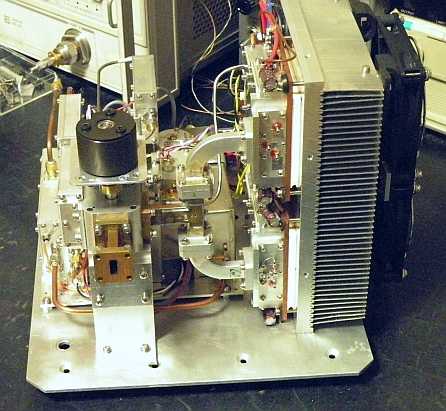

２４ＧＨｚ　２０Ｗ出力ＴＲＶを組直しました　　ＪＡ８ＣＭＹ 　2年ほど前に製作した、ペルチェ冷却方式の２０ＷＴＲＶですが、 嫁入り先が決まったので動作を確認したところ、出力が１１Ｗと大幅に低下していました。 構造上再調整がやりにくい問題もあったので解体して組みなおしました。 １０Ｗ 増幅器2個を放熱器上に固定、Ｈ曲がりＷＧを使って合成し、　 ベース板も大きなものに交換しました。 組み上げ後、給電ＷＧ端での測定で 出力は２１．５Ｗで２合成により１Ｗ程度の損失がありました。 ＴＲＶ総合のＮＦは、なぜか１．１８ｄＢと良すぎる値です、 以前測定したときは１．3ｄＢ前後だったので、測定に問題がありそうです。 　 送受切り替えのＷＧ−ＳＷ部は手動タイプの切り替え器を、ロータリーソレノイドを使って 電動化したものです、 通過損失は０．０５ｄＢ程度と測定誤差の範囲でした。 増田　幸雄 札幌市厚別区
