664GHzでの実験　de JA8CMY Dec/19/2013

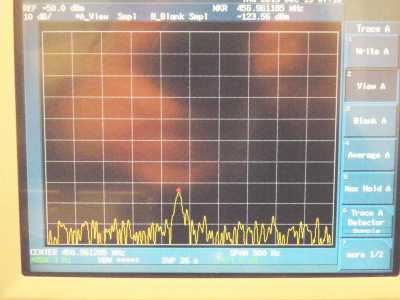

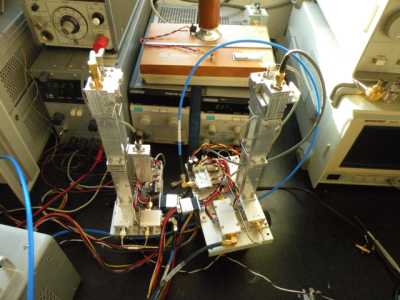

249GHzの送受信機を使って664GHzの実験をしてみました、 送信は41.5GHzの16倍波、受信は83.057GHzの8倍波MIXとして 249GHzと同じ IF周波数 456.96MHzで受信します。 使用しているダイオードのfTからみてほぼ限界の周波数ですが、 フイードホン対向の距離15cmで受信できました。 逓倍数が大きいので位相雑音が大きく、 添付ファイルのように2.4KHz帯域受信信号ではC/Nは悪いです。 周波数は安定しているので300Hz帯域でも安定に受信できました。 パラボラを装着すると50m程度は可能と思われます。 勝間さんのSorilockを使うと周波数を簡単に切り替えられるので、 このような実験も出来てしまうのがよいですね 249GHzの6逓倍器の作り直しを繰り返して1年数ケ月 やっと2台だけ満足の行くものができました、 ダイオードの整合ライン、出力の取り出し位置等の 微妙な調整が効率に大きく影響するようです。 増田　幸雄 札幌市厚別区
