FT817_REFOSC改造　de JA8CMY　Apr/23/2013

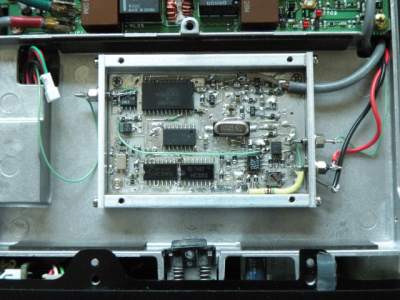

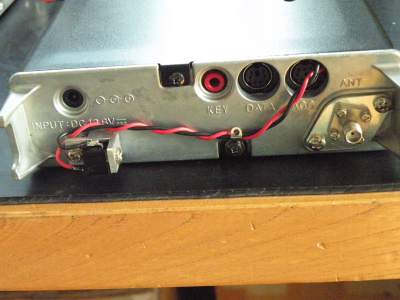

ＪＡ８ｃｍｙ　増田です 　ミリ波用の親受信機として使うためＦＴ−８１７のＲＥＦ−ＯＳＣを高安定化しました。 標準のＲＥＦ−ＯＳＣの安定度は±４ｐｐｍと悪くはないのですが、 １００Ｈｚ幅の狭帯域受信の場合、環境温度によっては問題がありそうです。 外部からのＧＰＳ等１０ＭＨｚＲＥＦを使うのが安定度の面では良いのですが、 若干使い勝手が悪いのが難です。 小型のＯＣＸＯは高価ですので、安定度が０．１ｐｐｍのＴＣＸＯを使ってＲＥＦユニットを製作しました。 ＴＣＸＯは電源ＯＮ後直ちに使用可能なところが良いです。 ＲＥＦ周波数の２２．６２５ＭＨｚの水晶は見つからなかったので、 通販在庫にあった、２２．６２７の水晶を使い調整で周波数を合わせています。 １／１８１分周して１２５ＫＨｚで位相比較しました。 　方向調整でＦＴ−８１７のバー表示メータでは使いずらい事もあってこれまでは受信電界表示用の回路を 別に実装していました。 今回の改造に合わせてＦＴ−８１７のＡＧＧ電圧を取り出し、 ＯＰアンプ経由でアナログメータを駆動出来るようにしました。 　ＡＧＣ電圧なのでＳＳＢ／ＣＷ／ＡＭにのみ対応しています。 増田　幸雄 札幌市厚別区
