76ＧＨｚ IMPAT発振器による注入同期の実験
ＪＡ８ＣＭＹ
以前に入手したスイーパー用ＩＭＰＡＴ発振器と
サーキュレータを使って注入同期増幅の実験をしました。
実装されているＩＭＰＡＴダイオードの仕様は不明ですが、
取り扱い説明書によると３５ｍＷ程度の出力が出るもののようです。
ＩＭＰＡＴ発振器は出力が大きいので魅力ですが、発振スペクトラムが悪いのでそのままでは使えず
ＨｉＱの共振器の制御によるか、注入同期での使用になります。
注入同期には数ｍＷの信号レベルが必要ですので、
ＳＧからの１２．６７ＧＨｚを3逓倍器で３８ＧＨｚ １００ｍＷとし、
バラクタダイオードで2逓倍しました。
７６ＧＨｚの信号レベルはＰＯＷ計がないので測定できませんが
ＩＭＰＡＴ発振器を同期させるには十分なレベルが出ています。
ＩＭＰＡＴ発振器のフリーラン時のスペクトラムは広帯域の雑音のようで帯域幅も５０ＭＨｚ程ありました。
注入同期用の７６ＧＨｚ信号をサーキュレータを通して入力すると
うまく同期してＳＧ信号のスペクトラムと同様になりました。
元のＳＧのスペクトラムがあまり良くないのですが、１ＫＨｚスパーンでも綺麗な波形でした。
なぜかフリーランの中心周波数よりも少し低い周波数での同期が安定しています。
出力側の負荷変動の影響が大きいので、実運用では出力にアイソレータが必要になります。
発振器なのでＦＭか位相変調信号しか増幅できませんが、送信出力ＵＰには十分使えそうです。
増田 幸雄
札幌市厚別区
|

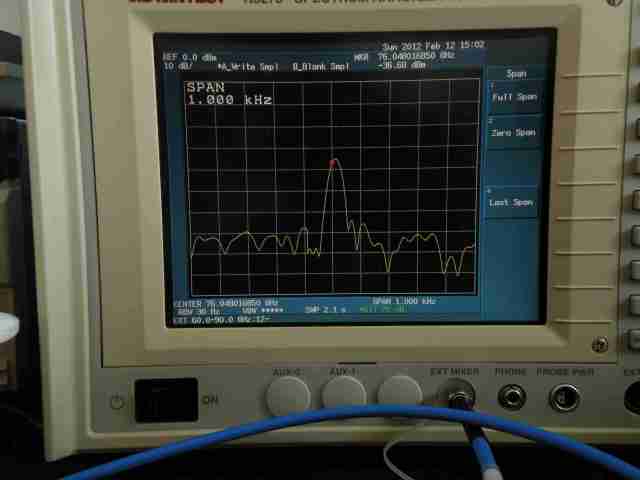

同期スペクトラム |

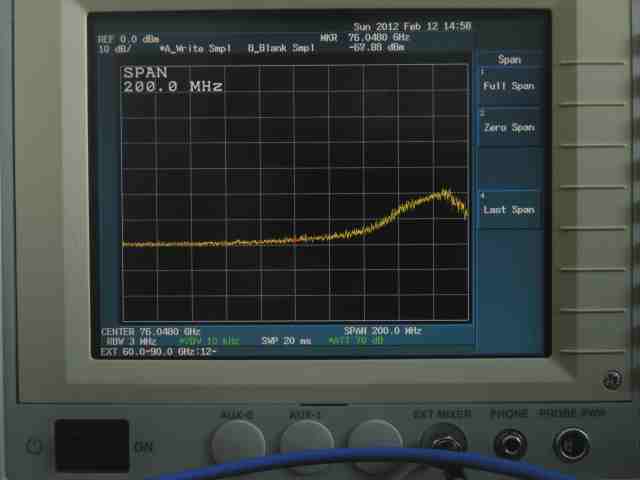

IMPAT発振スペクトラム |

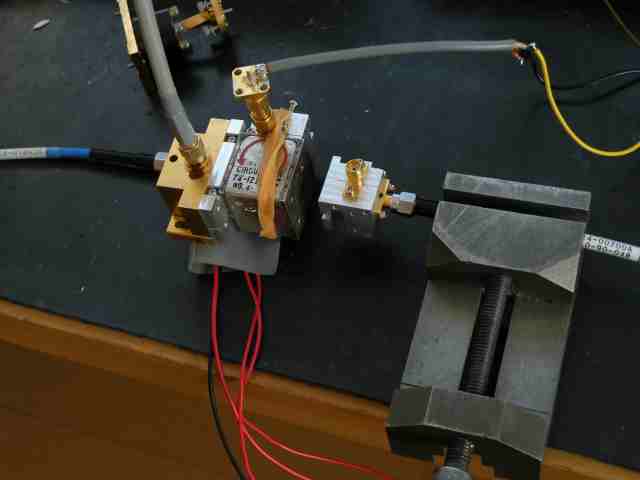

注入同期実験 |
|
|
|
|
