１０ＧＨｚ導波管入力ＬＮＡの３号機製作しました ＪＡ８ＣＭＹ 増田
１０ＧＨｚのＬＮＡですが、ＫＵＮＨＥ並みの性能を目指し３号機を製作しました。

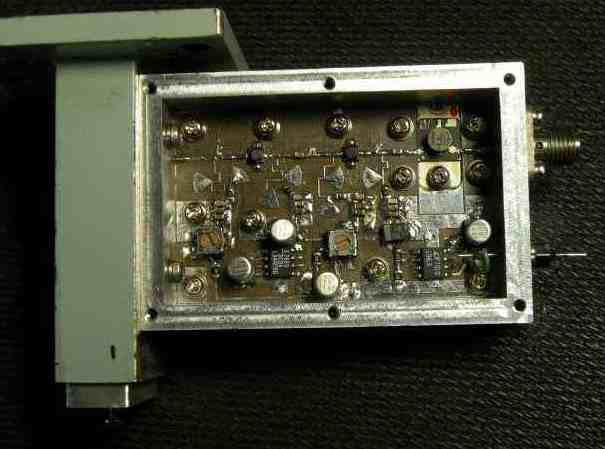

ルネサスエレクトロ(旧ＮＥＣエレクトロ）のデバイスＮＥ３５１４Ｓ０２の２段構成です。
２号機までは段間にアイソレータを入れて安定化を図っておりました、
今回は少しでもＮＦを良くするためアイソレータを出力側に移しました。

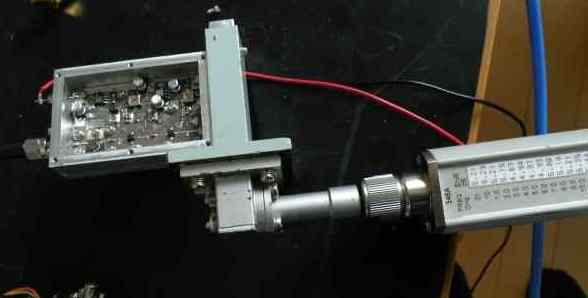

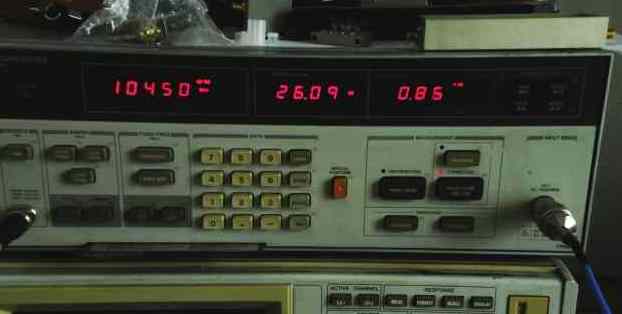

調整後のＮＦは同軸導波管変換器込みで０．８５ｄＢでした、
同軸導波管変換器２個を接続して損失をＮＷアナライザで正確に測定したところ
０．３６ｄＢでしたので、１個で０．１８ｄＢの損失があります。
この結果からＬＮＡ単体のＮＦは０．６７ｄＢになり目標の０．７ｄＢに到達したものと
思います。
デバイス単体の性能が０．３４ｄＢですので、基板損失等を考慮すると
限界に近い値ではないかと思います。
先に２４ＧＨｚ ＬＮＡで使ったＮＥ３５１７Ｓ０３を実装して調整してみましたが、
０．１５ｄＢほど悪い値でした。
データシート上では１０ＧＨｚのＮＦは０．２８ｄＢと、このデバイスのほうが良いのですが、
不思議です。
２号機には三菱のＭＧＦ４９６１Ｂを使って０．９ｄＢでしたので
３号機は０．２ｄＢほど良い値になりました。
地上通信の場合、ＮＦ０．２ｄＢはほとんど効果がないのですが、
ＥＭＥのように宇宙通信の場合はＳ／Ｎに大きく影響しますので
０．１ｄＢの単位で皆さん苦労しているようです。
