10GHz POW アンプの作り直し　de ＪＡ８ＣＭＹ 　Oct/23/2011

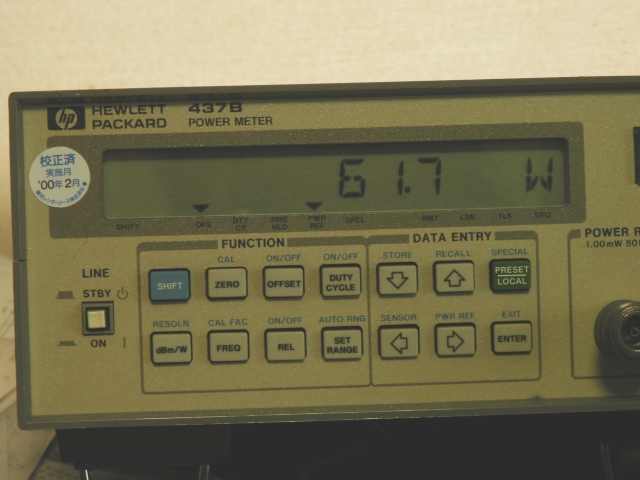

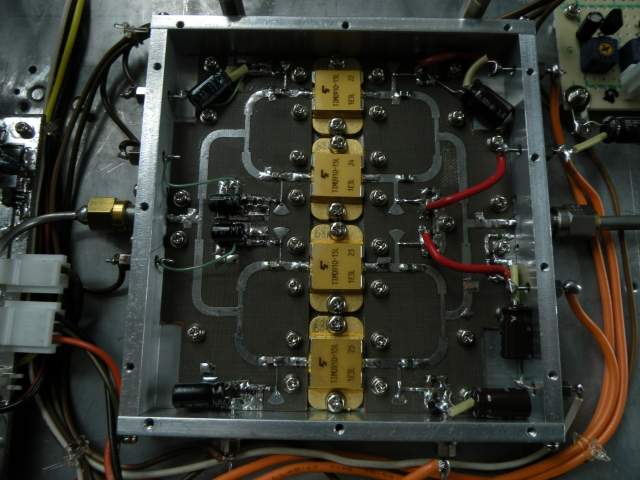

１０ＧＨｚ　ＰＯＷアンプの作り直し　　　ＪＡ８ＣＭＹ　増田 　先に失敗した１０ＧＨｚＥＭＥ用アンプですがＦＥＴを変更して作りなおしました。 実績のある東芝の１５Ｗ出力ＦＥＴ　ＴＩＭ０９１０−１５Ｌの４合成で 入力分配と出力合成にはウイルキンソン型でアイソレーション抵抗無しの回路とし、 ０．８ｍｍテフロン基板で作っています。 パターン幅を太く出来るので損失が少ないようです。 最大出力は６０Ｗを超え、短時間では６３Ｗに達しました、 叉壊しそうなので無理はしないで定格出力は５５Ｗ程度に押さえることにしております。 今回は高い授業料を払ってしまいましたが、結果的に目標の５0Ｗを大きく超える ことが出来たので結果的には△でしようか。 増田　幸雄 札幌市厚別区
