１０ＧＨｚ　ＰＯＷアンプの失敗　de ＪＡ８ＣＭＹ 　Sep/19/2011

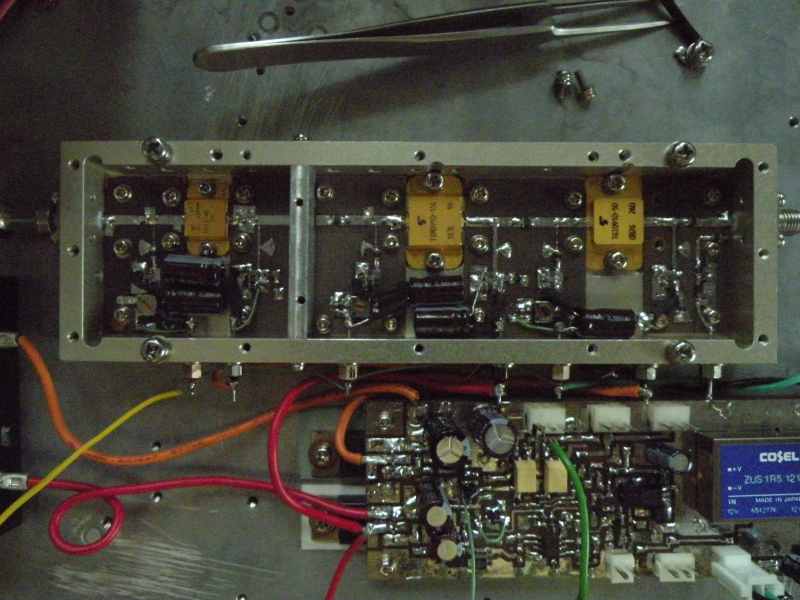

１０ＧＨｚ　ＰＯＷアンプの失敗　　　　ＪＡ８ＣＭＹ　増田 新しいデバイスＧａＮ−ＨＥＭＴを使った１０ＧＨｚのＰＯＷアンプで チョット無理をして壊してしまいました。 デバイスは東芝のＴＧＩ０９１０−５０です、シングルで５０Ｗ近く出るので 小型で作れると選定しました、４８Ｗまでは出ましたが、 もう少しで目標の５０Ｗと思い無理をしたのが悪く、急に１０Ｗ程度までしか 出なくなりました。 ＤＣバイアスの動作では全く問題ないのですが、ゲートの絶縁抵抗が３３ＫΩまで低下して 高周波動作はＮＧです。 ＧａＮは　Ｐ３ｄＢのように飽和出力まで使えるので丈夫なデバイスだとの思いこみが 失敗の原因でした。 添付データでも１０．５ＧＨｚで４６．６ｄＢｍでしたのでもう少し慎重にするべきでした。 このデバイスで目標の５０Ｗ以上は無理なようなので以前の１５Ｗデバイスの ４合成で作り直しです。 増田　幸雄 　札幌市
