JA8CMY ２４GHｚのPOWアンプ実験 　Dec/29/2010

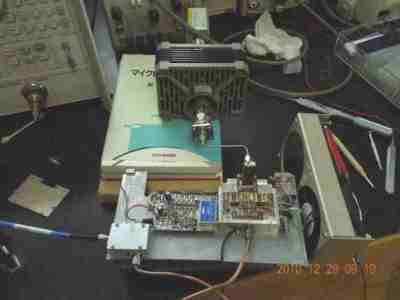

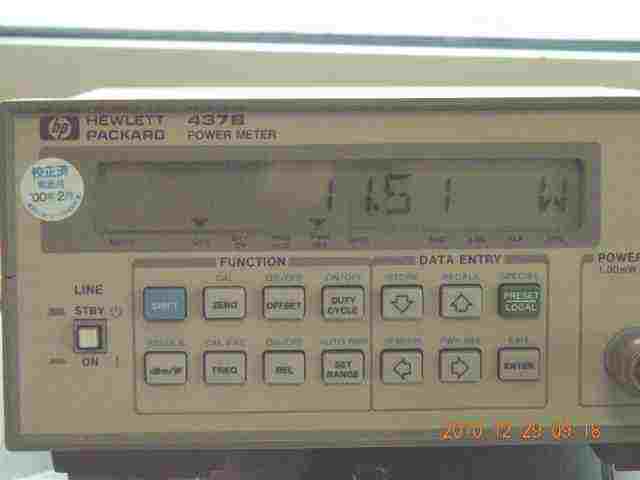

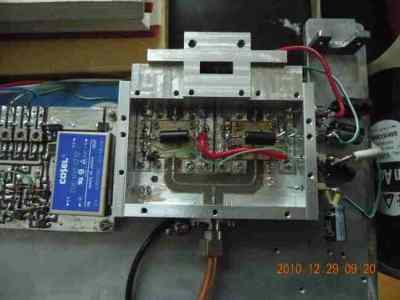

２４GHｚのPOWアンプ実験　　　　JA8CMY 増田 ２４GHｚのEME用　３０W出力　TRVを製作中です。 TRV部は完成し、POWアンプの製作を進めておりまして、 TGA-4915の２合成で１１．５W出力を得られました。 最初はプリント基板での３ｄB　HYB方式で試作しましたが、 単体増幅器で６W出力だったものが、２合成すると５Wに低下してしまいました。 基板方式はあきらめて、出力側を導波管方式に変更することでうまく合成 出来るようになりました。 この２合成アンプを４個合成し最終的には３０W以上を目指しております。 これも依頼品としての製作ですが、JA初の２４GHz　EMEが来年実現できればと 大きな期待を持って進めているところです。 ２４GHｚでもTWTを使わずにHIGH　POW増幅が可能になりました、 昔１００ｍWの出力を出すのにも苦労したのとは隔世の感があります。 （添付画像が少し大きくなりすみません） 増田　幸雄 札幌市
