JA8CMY ＣＷ用の狭帯域ＦＩＬの実験報告 　Aug/31/2008

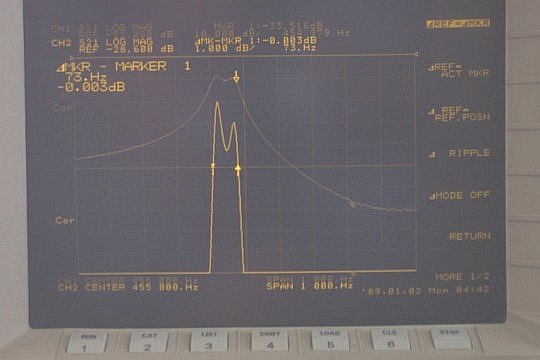

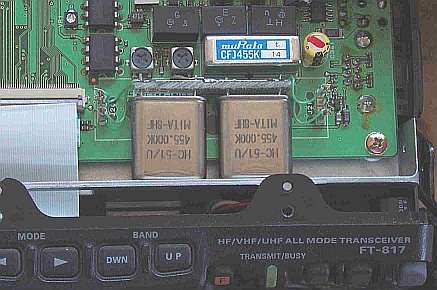

ＹＱＰ各局　　　　　 　　　　　　　　　　　　ＪＡ８ＣＭＹ　増田 ＣＷ用の狭帯域ＦＩＬの実験です。 ミリ波帯で受信感度を確保するための狭帯域ＦＩＬを製作しました。 ＦＴ８１７への実装用で考えましたので４５５ＫＨｚ用です。 ４５５ＫＨｚの水晶共振子を２個を使い、２台製作帯域幅は１００Ｈｚ〜７０Ｈｚ（３ｄＢ幅）になりました。 狭くするのは問題ないのですが、広くするとリプルが大きくなります。 ネットアナでは入出力インピーダンスが低すぎてＬＯＳＳが大きいのですが、 ＦＴ８１７に実装すると整合するようでＬＯＳＳは感じません。 弱い信号ではノイズレベルが下がり聞きやすくなります。 サイドの切れは甘いですが、７ＭＨｚ帯でも結構使えそうな感じでした。 水晶を２個直列にし、中点から１００ＰＦをＧＮＤに接続するだけの簡単な回路です。 コンデンサの容量で帯域幅が変わります。 水晶は三田電波に水晶共振子として特注しました。 （＊水晶振動子では周波数がずれてしまいます）ＦＩＬ用と特記するほうが間違いが無いでしよう。 増田　幸雄
