JA8CMY ＥＭＥ用の5.7ＧＨｚ　130Ｗアンプを製作実験報告 　Jun/07/2008

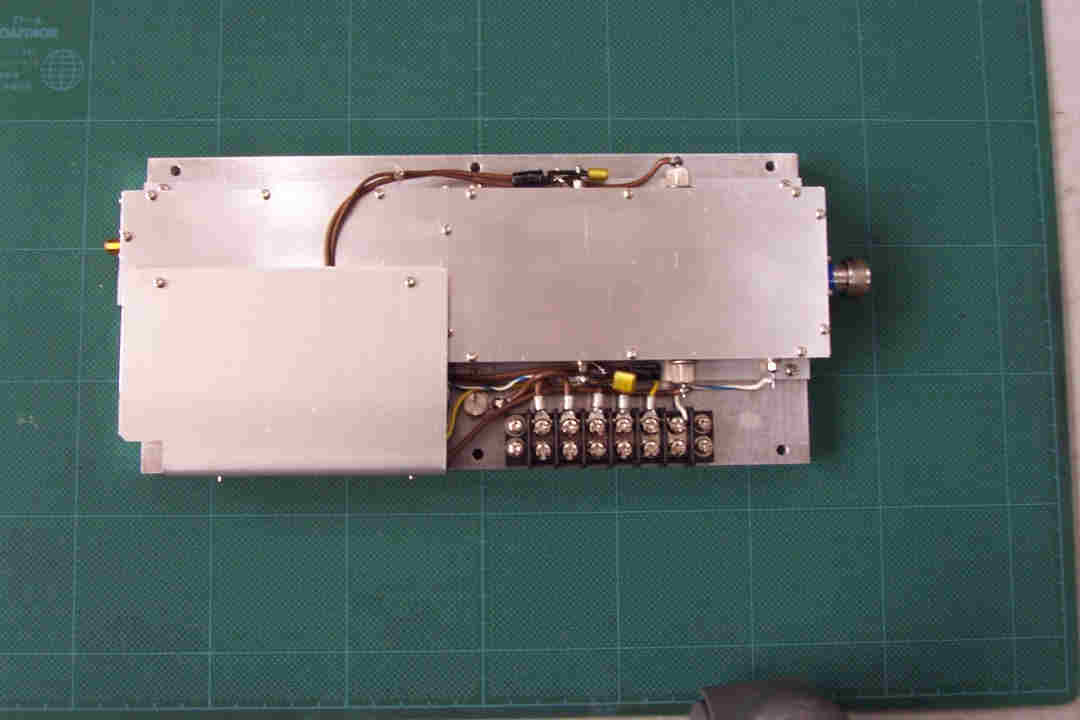

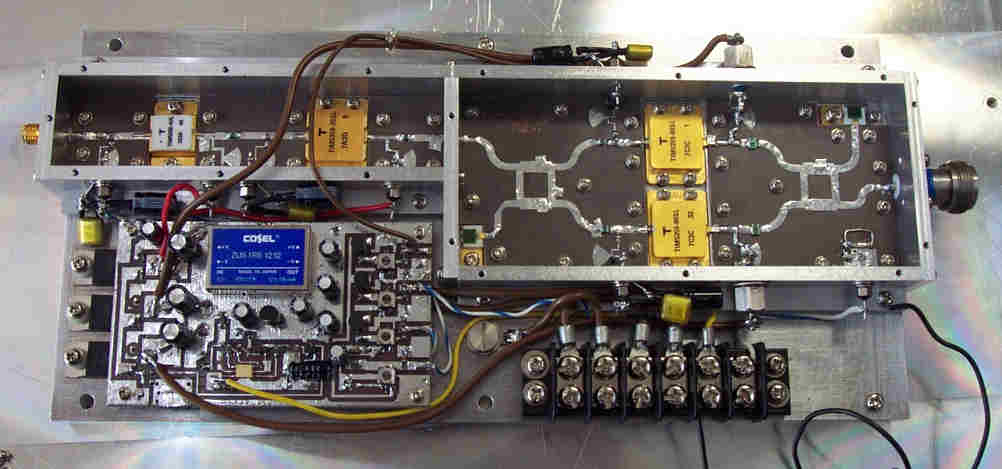

ＹＱＰ-ＭＬ各局 　　　　　　　　　　　　　　ＪＡ8ｃｍｙ　増田 ＥＭＥ用の5.7ＧＨｚ　130Ｗアンプを製作しました。（依頼品です） 今回は75Ｗクラスの東芝ＦＥＴ ＴＩＭ5359-80ＳＬを２合成しました。 最初はラットレース型の分配合成器を使ったのですが、基板を作り変えても上手くＰＯＷが出ずに 最後は９０度ＨＹＢに変更しました。 結局ＦＥＴの利得に差があったのが原因のようです。 アンプが冷えているときは140Ｗ以上出ますが温度が上がると低下します。 ３段構成で利得は33ｄＢになりました。 消費電流が大きく、総合で40Ａ近く流れます。 ＦＥＴのドレン電源ラインの電流容量が不足するので半田を大盛りにして対応しています。 10.5Ｖで動作させており、総合効率33パーセント程度でした。 増田　幸雄
