JA8CMY 可搬型ルビジュームＯＳＣ製作実験報告 　Nov/04/2007

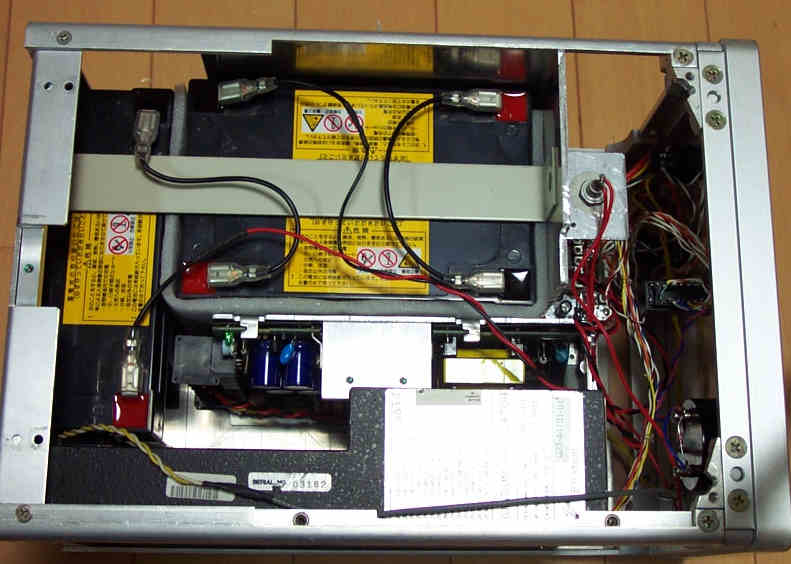

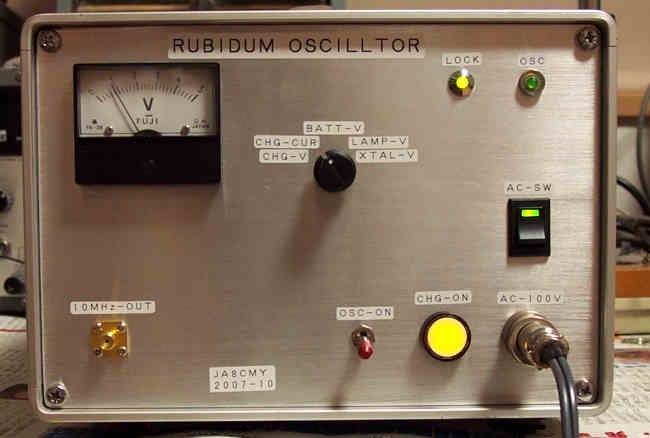

ＹＱＰ　各局　 　　　　　　　　　　　　　　　　ＪＡ８ＣＭＹ　増田 ミリ波実験用に可搬型ルビジュームＯＳＣを作りました。 ルビジュームＯＳＣユニットは定格電圧が＋２４Ｖですが、ＢＡＴＴ収容スペースの関係上、１８Ｖで動作させています。 内部に６Ｖ１０ＡＨの鉛シール電池を３個入れ、充電回路も組み込みました。 電源電圧が１８Ｖでも問題なく動作しています。 １２ＶでＤＣ／ＤＣ　ＣＯＮＶを使って＋２４Ｖにする方法も考えましたが基準発振器なので、 スッチングノイズの影響を避けるためＢＡＴＴ直接供給としています。 ルビジュームＯＳＣを使えば２４９ＧＨｚでも１００Ｈｚ以下の帯域幅で待ち受け受信が可能になります。 ケースはジャンクの周波数カウンタのものを利用しました。 増田　幸雄
