移動式5G帯FMTVの製作
2012-4-10 JA0BNK 坂上要作
1. 要旨

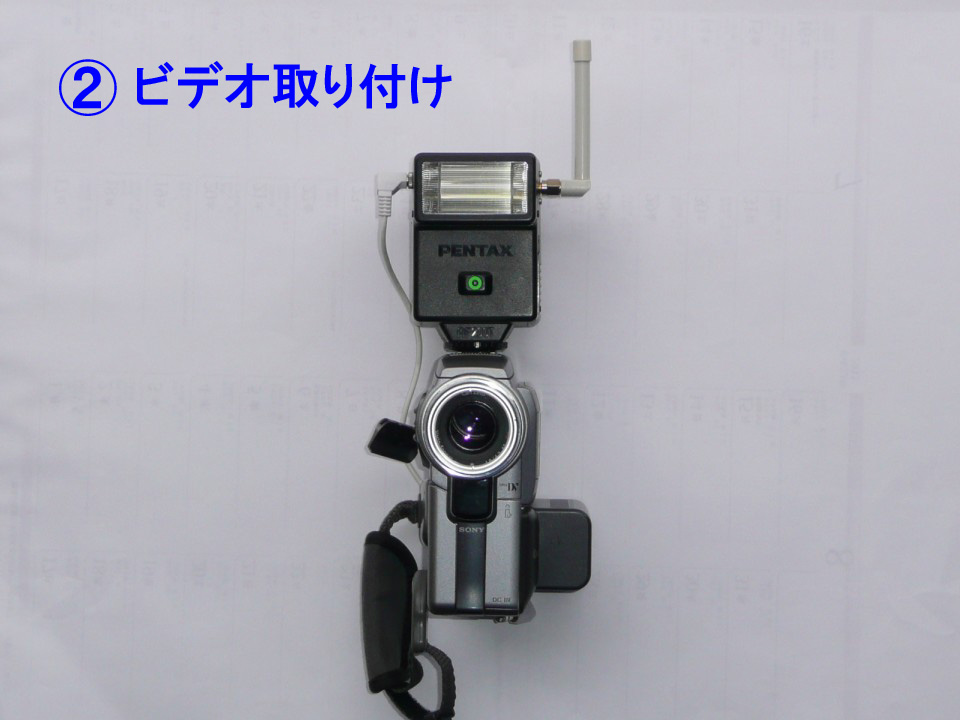

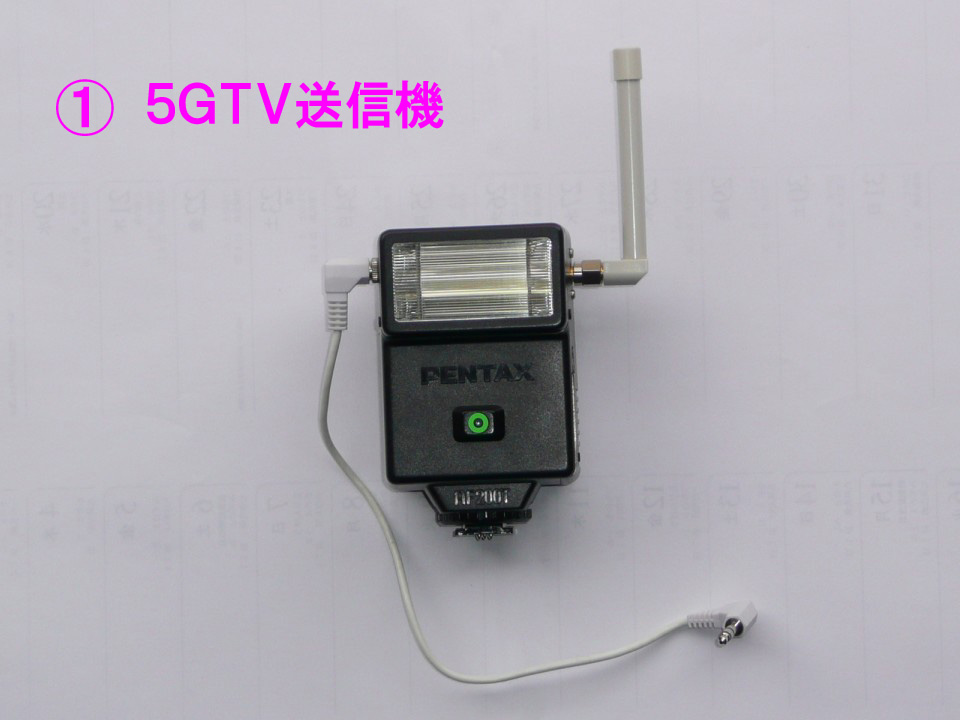

I社製の5G帯FMTV (約100mW) を、ストロボに内蔵して、ビデオカメラ
に取り付け、移動中継出来るようにしました。
以前、JF1VAS成澤さんが、ビデオカメラに内蔵した1.2G帯TV送信機の
製作記事がありました。が、それを参考にした5G帯用の製作です。
2. 製作

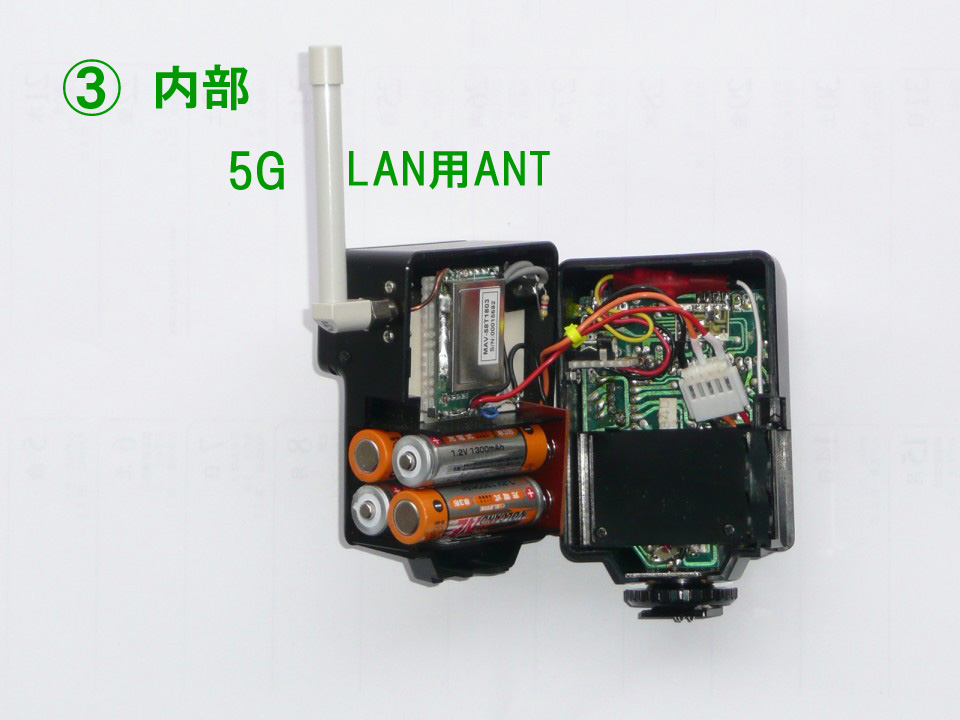

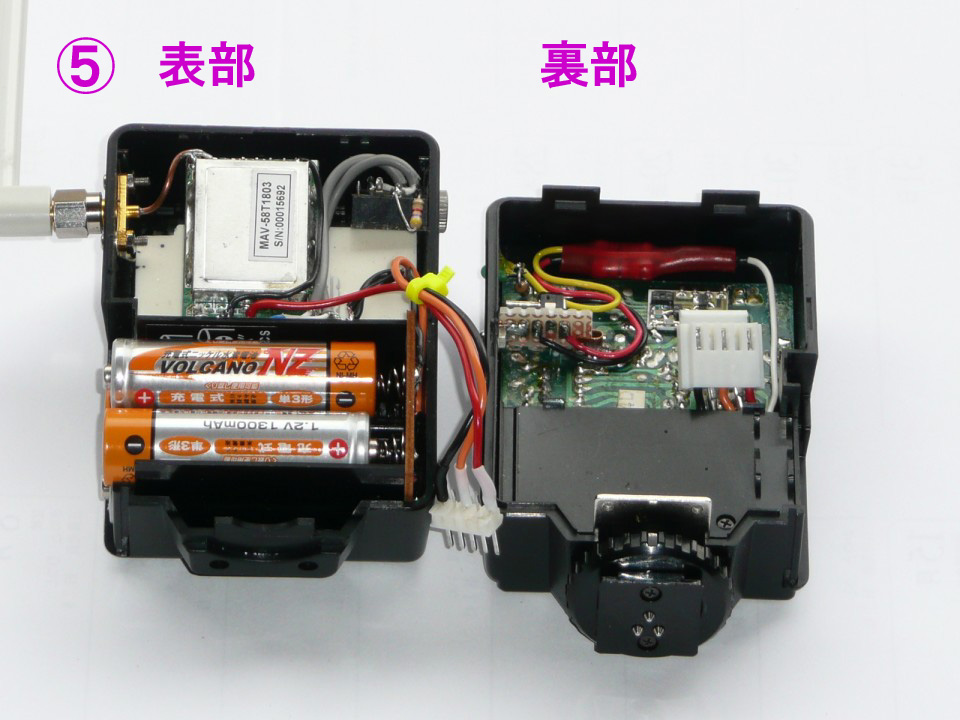

ペンタックスのストロボ(単3電池4本式)に内蔵しました。

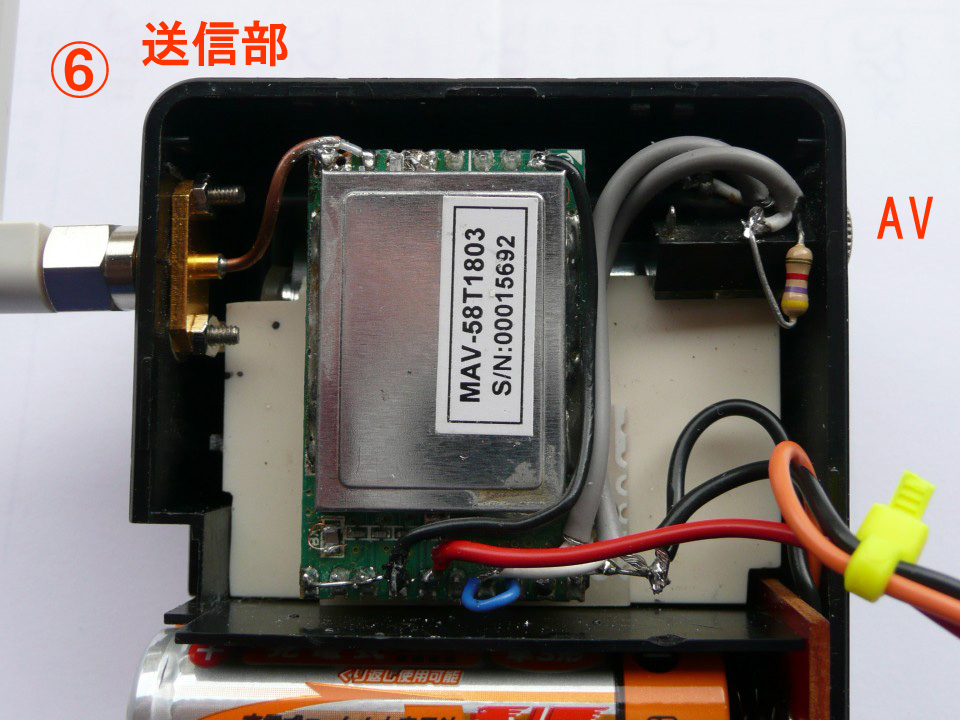

I社製の 100mW を、内蔵して単3電池4本で運用します。

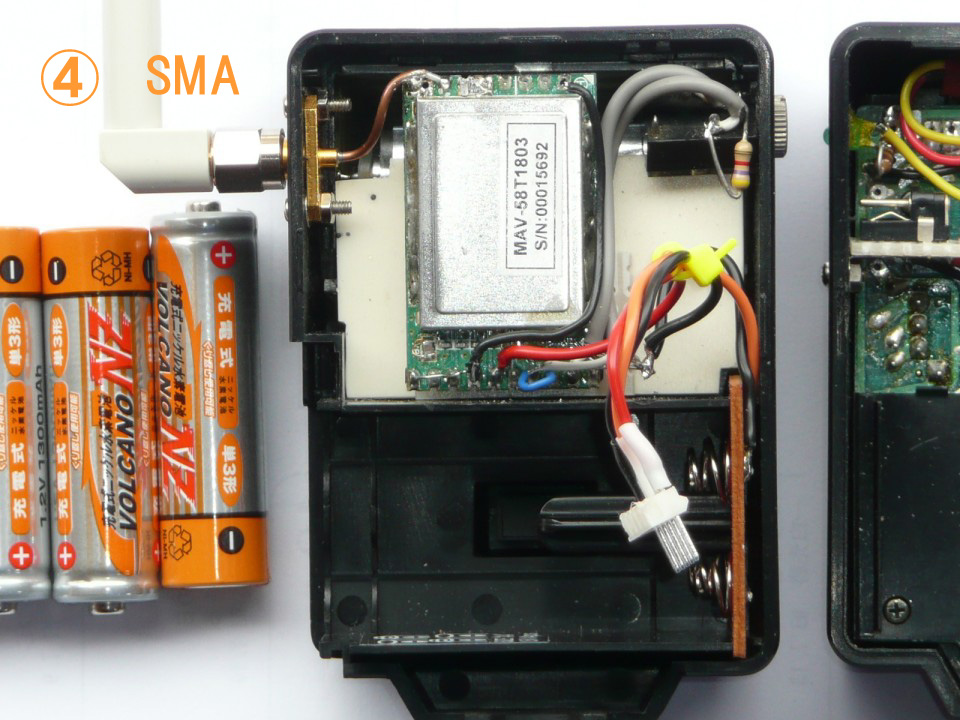

SMAは 1.2 mm のセミリジットを用いました。
セミリジットのグランドの取り合いで出力が多くでる位置がありました。
小型のカメラを内蔵することが可能です。
3. 結果と実績
定格では、約100mWとありますが、約 200mW 近くでました。
100均で入手したNI-MHで、連続2時間以上送信できました。
終止電圧後も約 30mW 出ていました。
5G用のLAN用のANTで送信して、I社製のFMTV受信機にヘリカル
八木を使って受信。見通し 1.5Km でもM5Cにて映りました。
電池運用で小型、外部電源を使わないし使い勝手がいいですね。
以 上
|
