★★ ４７Ｇ帯信号源の製作 ★★ JA0BNK 坂上要作 2011-1-10
１．要旨
ドレーク 2880
を使って、「４７Ｇ帯信号源」を製作しました。

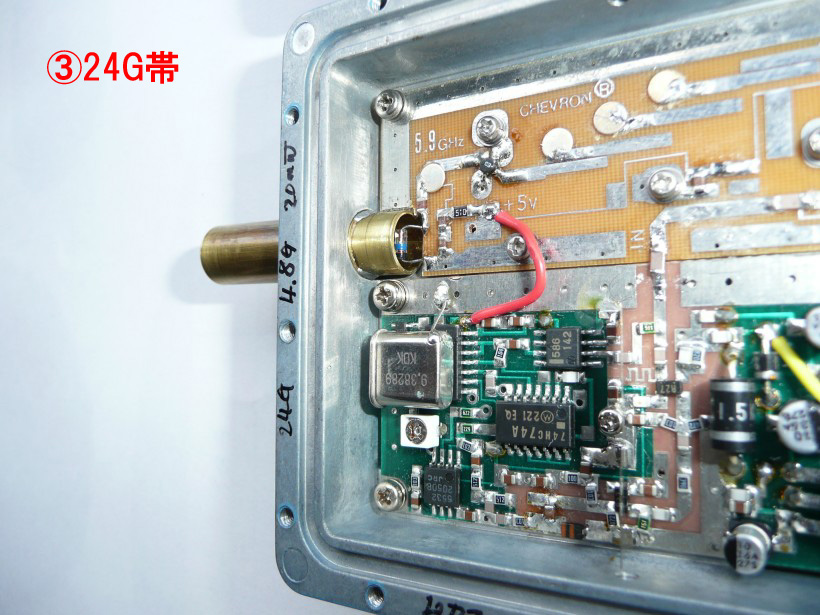

「２４Ｇ帯信号源の製作」は、添付ＰＤＦに記載します。
２．ユニット
①局発ユニット；ドレーク 2880 で、7.662M
の水晶にて、1.961G を発振。

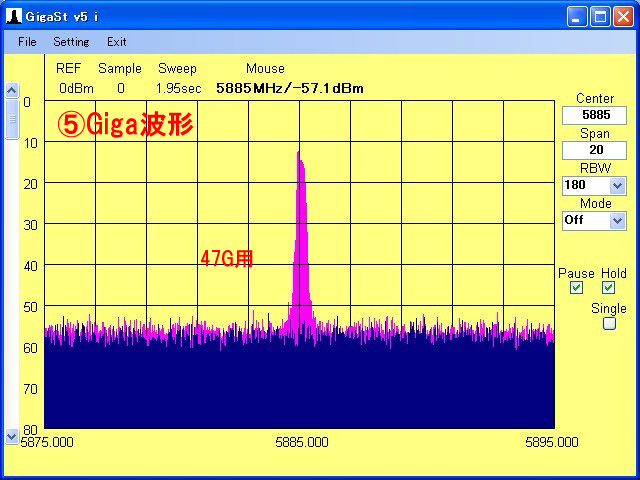

②逓倍ユニット；1.96G を、3逓倍の 5.885G 10dbm
を出力。(セブロン製
基板）

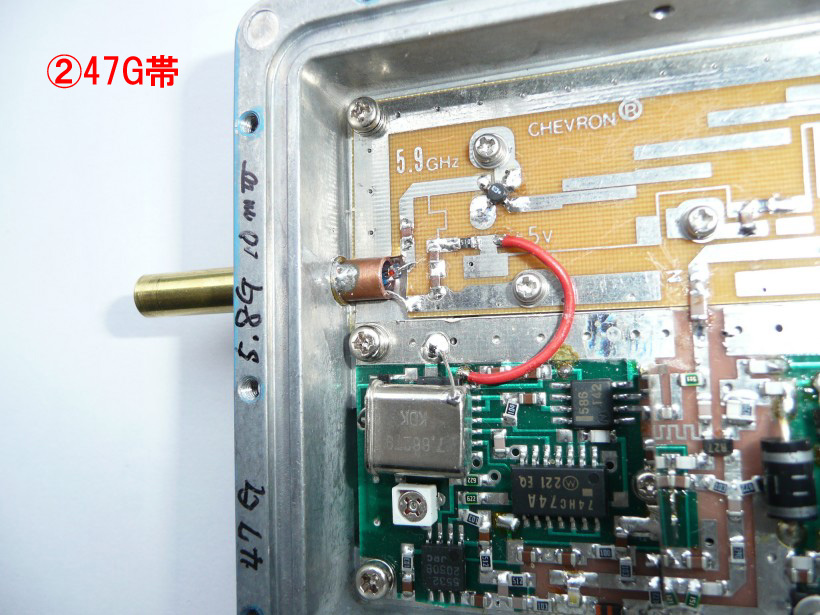

③逓倍；②の出力を 1SS99で、８逓倍の 47.08G を出力
。
３．組立てと調整

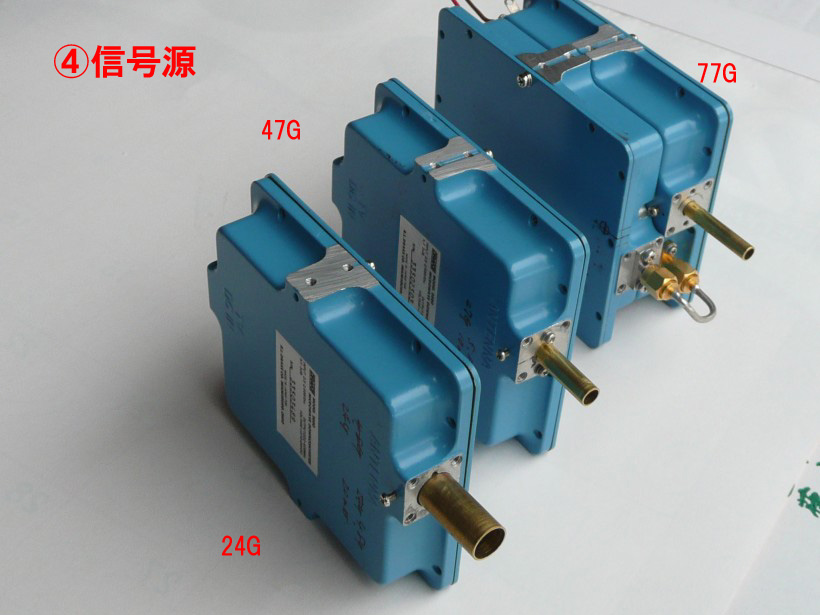

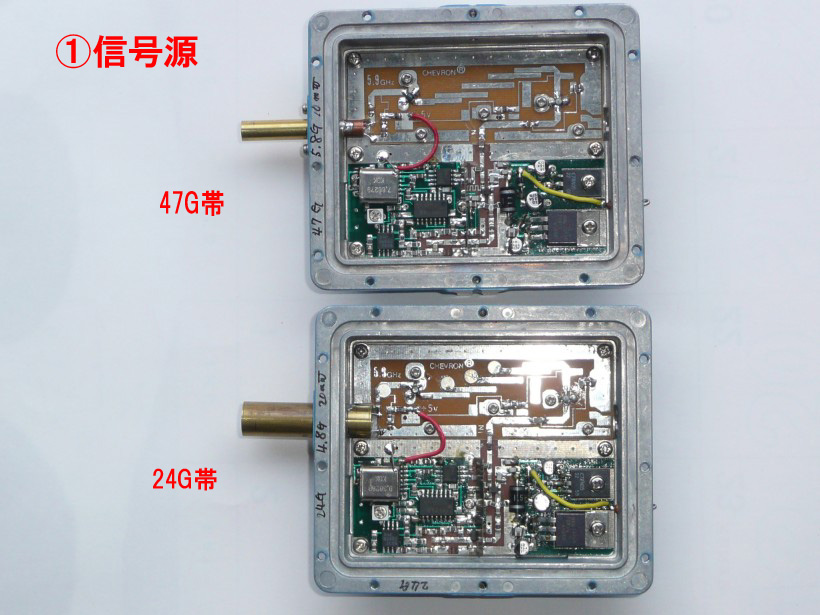

①組立て；ドレークケースに内蔵した。
②測定器；GIGA-5と、HP432Aパワーメータ、テスター（一般用）を使用。
４．結果
ドレークＶＣＯのＣは、JA9TYK局（桃野さん）のＨＰを参考にしました。
信号源パイプと、４７ＧのＴＲＶパイプの状態で、３ｍでは５９。
信号源にホーンをつけて、ＴＲＶにパラボラの実験は良好でした。
この信号源をを使って調整した、パラボラ
ANTを使って、「渋峠～堂平山」
間約１００Ｋｍで、JA1OGZ/1（金子さん）、JA7JJN/1（柳澤さん）と
59
にてＱＳＯができました。各局ありがとうございました。
|
