◎◎●７７Ｇ帯ＴＲＶの製作 ●◎◎ JA0BNK 坂上要作 2011-1-3
１．要旨
市販のユニットを使って、「７７Ｇ帯トランスバータ」を製作しました。

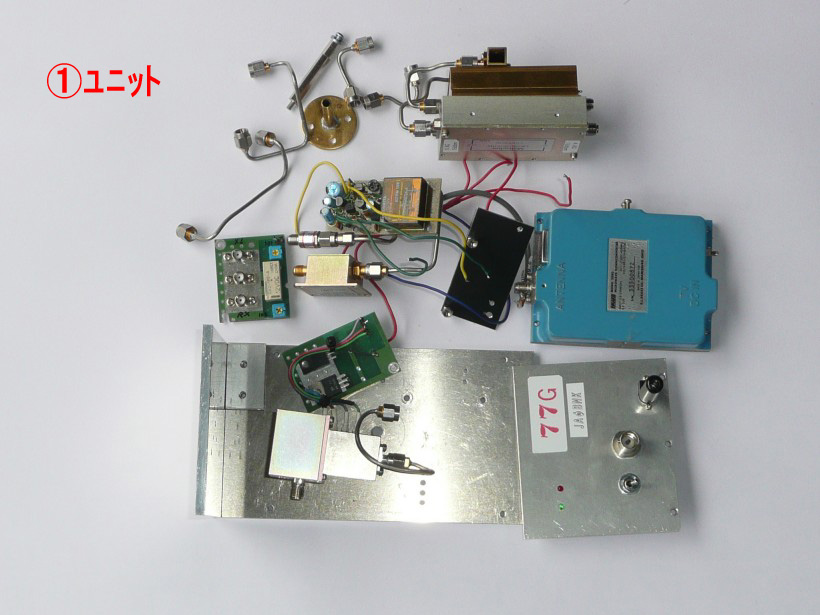

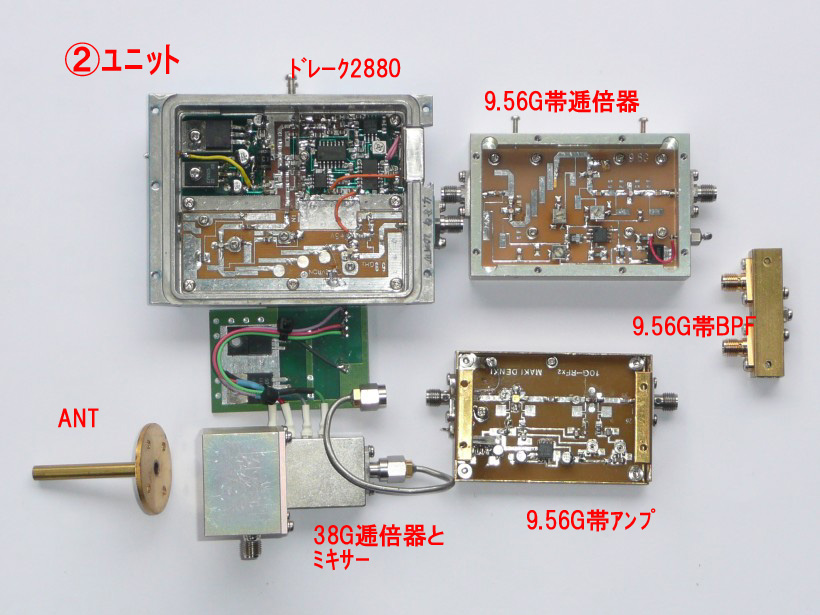

２．ユニット

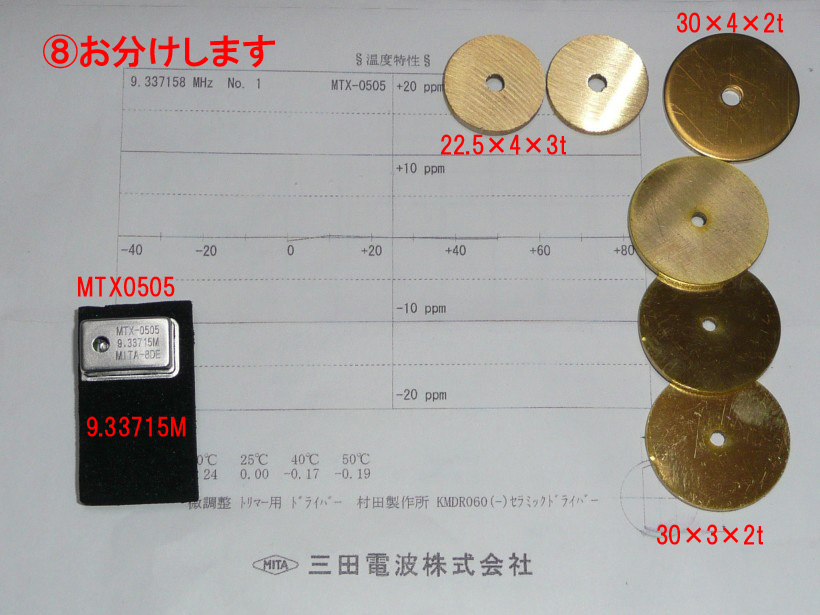

①局発ユニット；ドレーク2880
で、9.33715M の水晶にて、2.39G を発振、
2逓倍で 4.78G 13dbm を出力（ドレーク PLL
基板とセブロン基板使用）
②逓倍ユニット；4.78G を、2逓倍の 9.56G 15dbm
を出力。(セブロン製）
③BPF；10G 帯用を9.56G に調整14dbm 出力。（マキ製）
④9.56G アンプ；③のBPF
出力を 10G アンプの1601 で増幅し18dbm を出力。
（マキ製で 1302 は撤去）
⑤38G
帯逓倍器；CMA382400AUP にて、9.56G を、4 逓倍して、38G
帯20dbm
を出力。（未測定、資料のデータによる、セブロンにて入手）

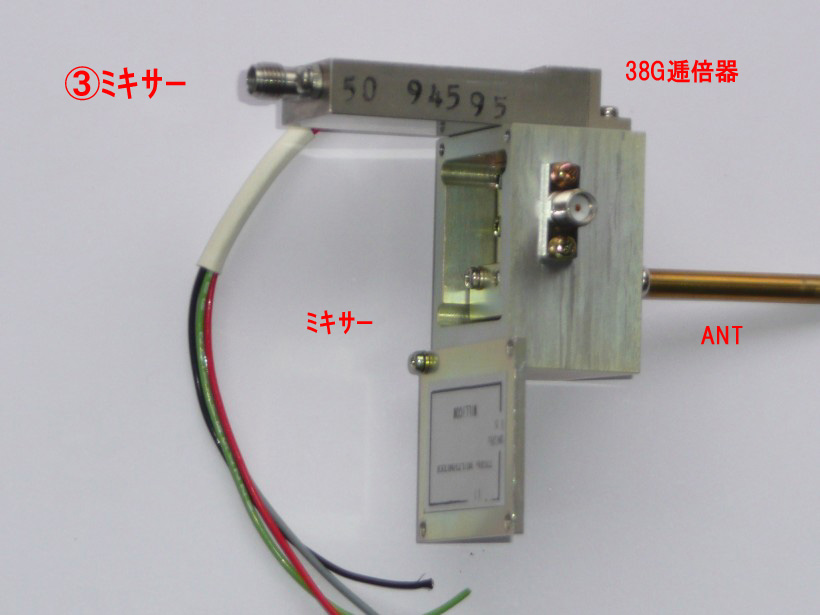

⑥77.77G帯ミキサー；38G 帯のハーモニクスと1.28G
で77.77G を出力。
（ミリコム製）
⑦ANT部；フランジ(30mm×2t)と、5×4mm
の真鍮パイプで自作しました。
⑧LNA；ミニサーキットのLNA
を使用。
３．組立てと調整

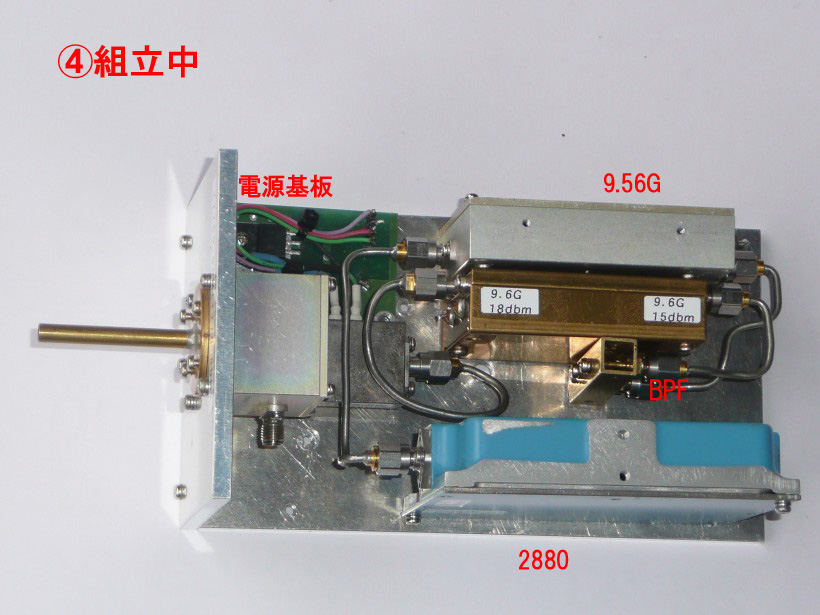

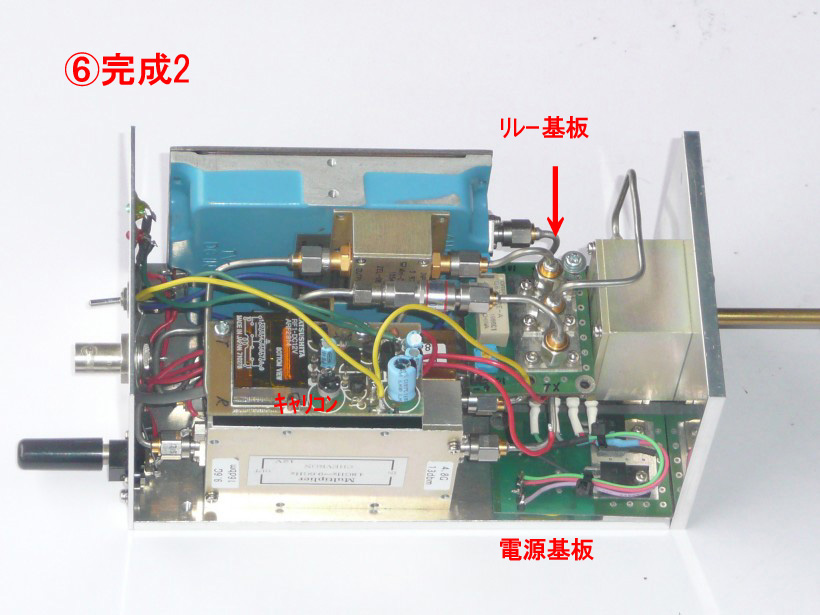

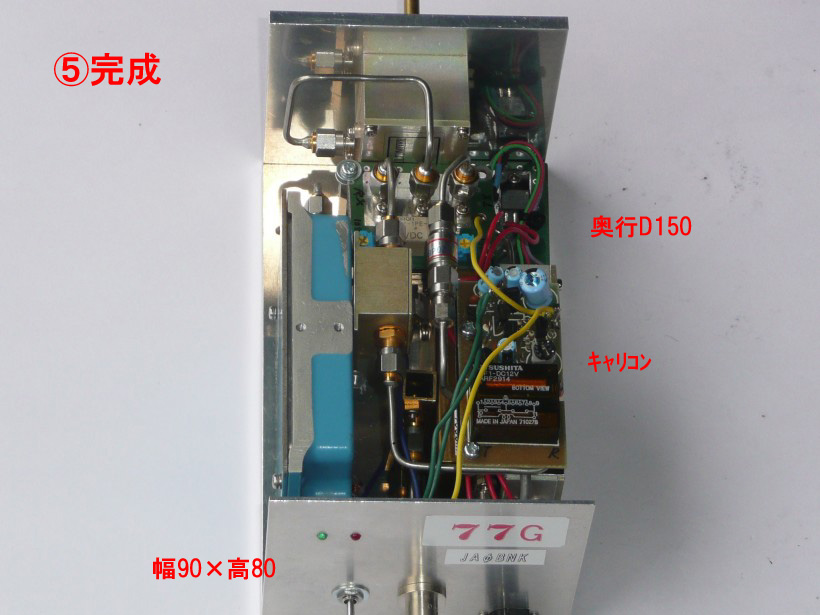

①組立；アルミ前面パネル90×80mm、奥行き160mm に組立てました。

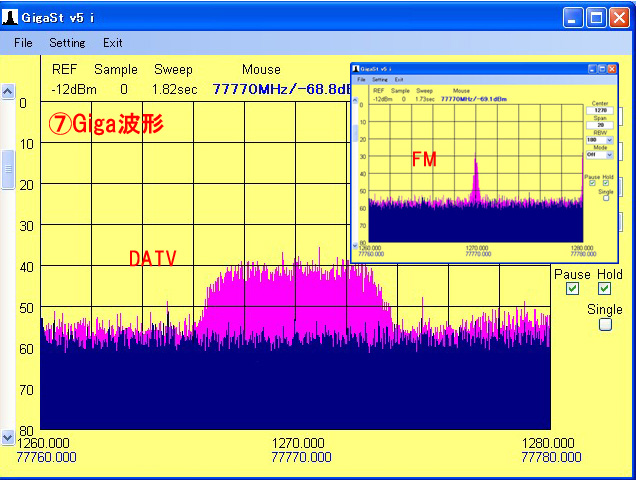

②測定器；GIGA-5と外部ミキサー、HP432A、テスター（一般用）、77G
帯信号源
（自作）を使いました。送受とも、半固定 VR にてバイアスの調整を行いました。
４．運用実績
2010-11-6
JA0GPO局（寺島さん）と、約1Km 間にて 59+でＱＳＯできました。
JA0GPO局、JH9CFT局には、パーツ提供と技術指導をありがとうございました。
|
