１． 要旨
ハムのテレビ運用は、変調方式の区別で、ＡＭＴＶ、ＦＭＴＶと進み、デジタルＴＶになってきました。

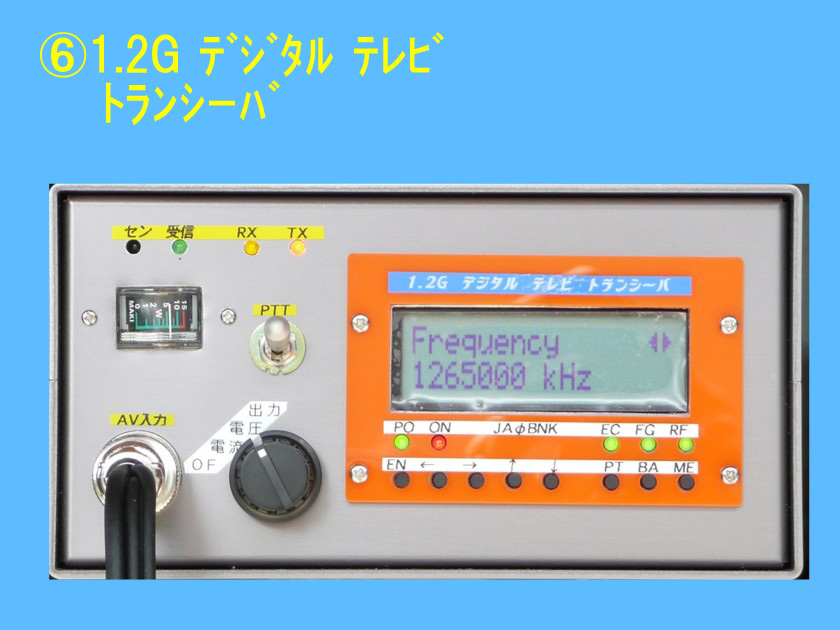

ＤＴＶユニットは、SR-SYSTEM 製を入手し、１．２Ｇデジタルテレビトランシーバを製作しました。
２．製作

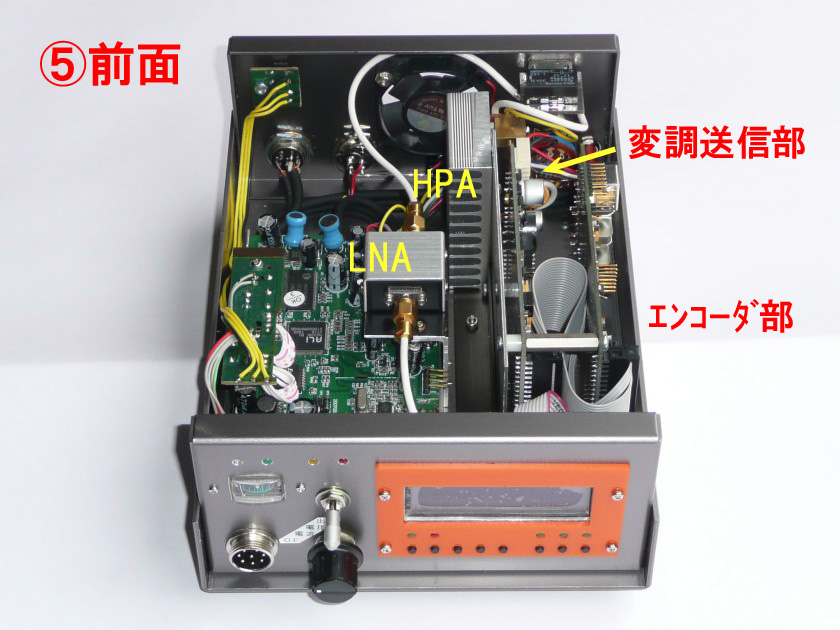

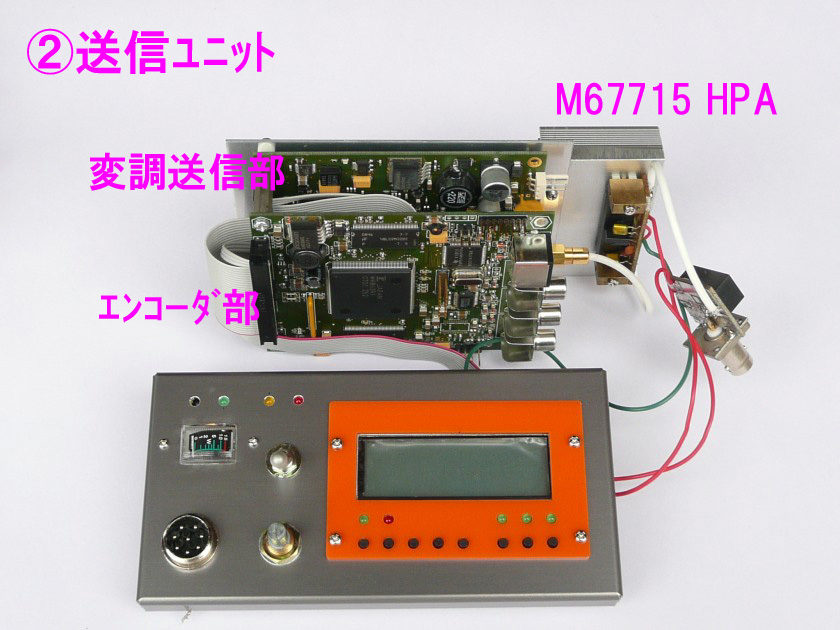

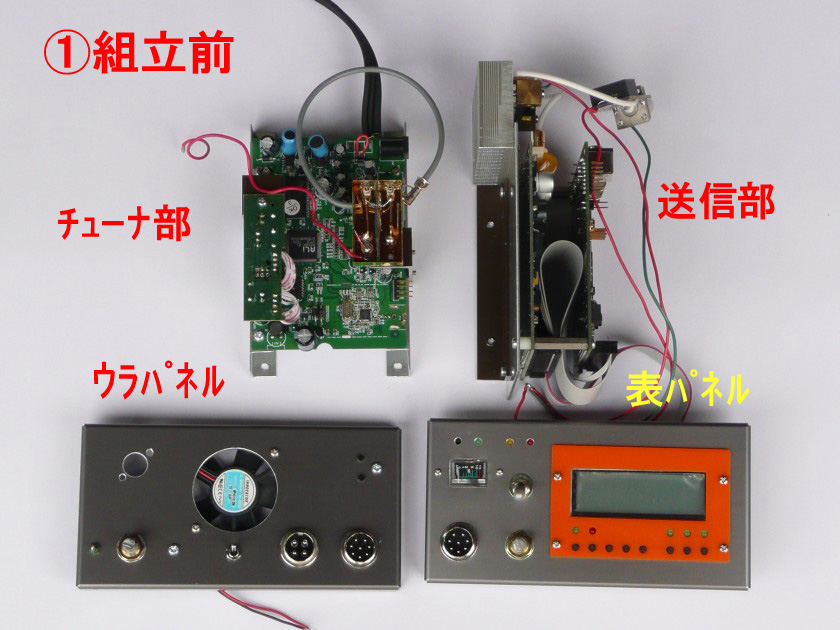

ＤＴＶのユニットは、エンコーダ部、変調兼送信部の２枚と、さらに、制御用のコントロール基板があります。
ケースは、タカチ「 US-160LH 」に内蔵しました。（ユニットは縦型になりました）
ＡＶ信号の、「ＲＣＡ」は、8P のコネクターにて、中継方式にしました。

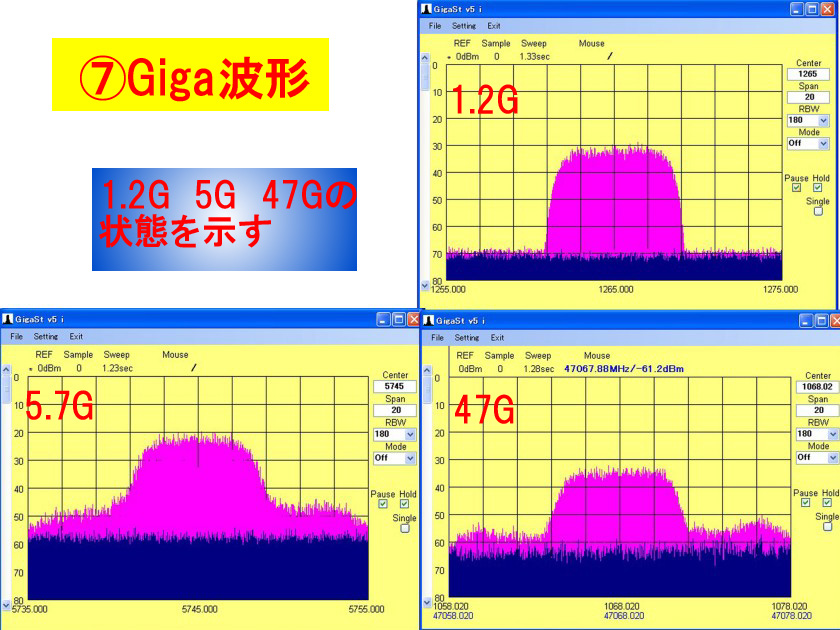

出力は、ユニットの初期値（12）で 4mW。最小(1)では 0.1mW。最大(15)では 6mW でした。

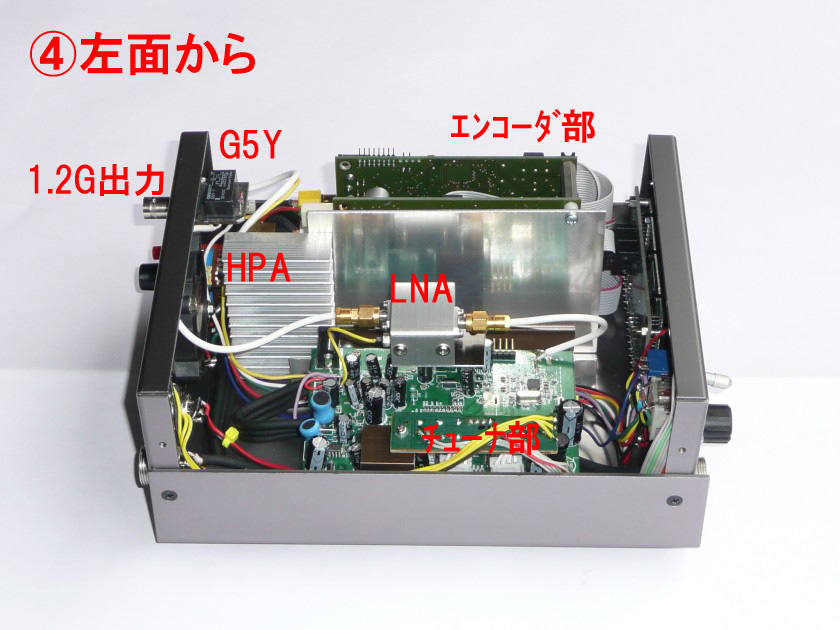

HPAにM67715を用いて出力は、0.1W、1W、2.5W の切り換え方式にして、ANTリレーは、Ｇ５Ｙを使いました。

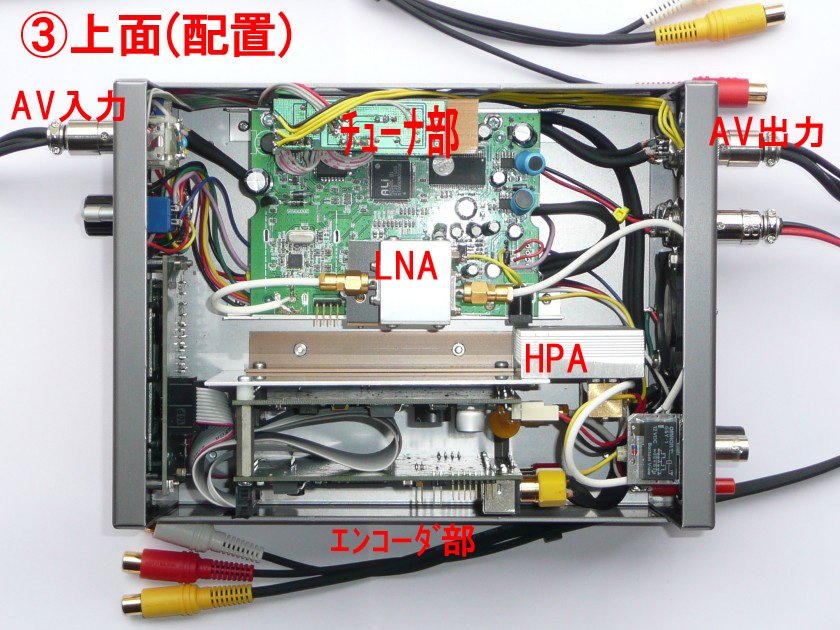

チューナは、海外製で、LNA （GN-1021）は、Ｆ型を外して基板上に内蔵しました。
資料では、ユニットのＶＣＯが 1.3G 〜 2.6G とありましたが、1.12G 〜 1.41G で発振しました。
2.4G を期待しましたが NG でした。
３．経過と実績
`09-4-25 信州マイクロ会場にて、JA3CVF局ＤＴＶの「デモ」を見る。
`09-5-6 JA6LXR局（長屋さん） にＤＴＶユニットの入手をお願い。
`09-5-13 ＴＳＳに、1.2G 〜 135G 「ＤＴＶ」保証認定申請。
`09-6-3 ＤＴＶユニットが入荷。
`09-6-10 試運転（バラックで室内、送受信テスト）ＯＫ。
`09-6-20 ケース加工（アナ開けとか板金、パーツ取りつけ配線、開始。）
`09-7-25 JA0GPO局と鳴きあわせ。(チューナ設定、ＤＴＶ設定)
`09-8-9 JA0GPO局と渋峠にて、(5G 10G) 移動運用。

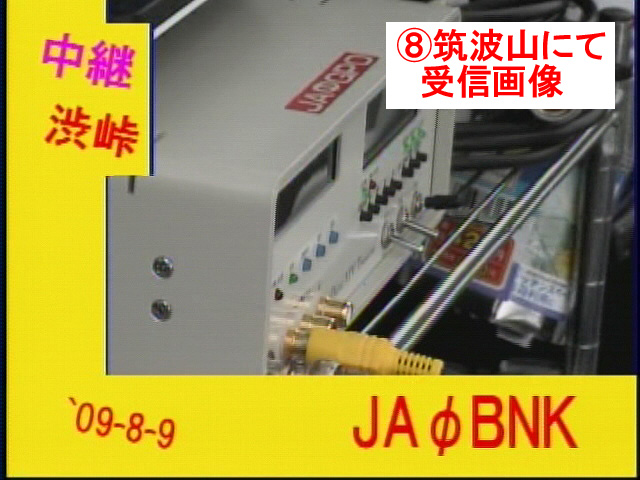

筑波山(150Km)移動の、JH1GED局、JL1BLF局と「Ｍ５Ｄ」にてＤＴＶ初ＱＳＯ。
４．まとめ
筑波山とのＱＳＯでは、ＡＮＴが少しずれても、また 20dbATT を挿入しても鮮明な画像でした。
ＤＴＶユニットの、入手（輸入）は、長屋さんに、パーツ入手は、寺島さん他に、初ＱＳＯは１エリアで活躍中の、
大瀧さん、角さんにお願いしました。ありがとうございました。
ＪＡ０ＢＮＫ 坂上要作 （新潟県上越市） |
|
