１．２Ｇ ＤＴＶ受信機の製作 ２００９−１０−１８ ＪＡ０ＢＮＫ
１．要旨
海外衛星チューナを使って、 「１．２Ｇ ＤＴＶ受信機」 を製作しました。

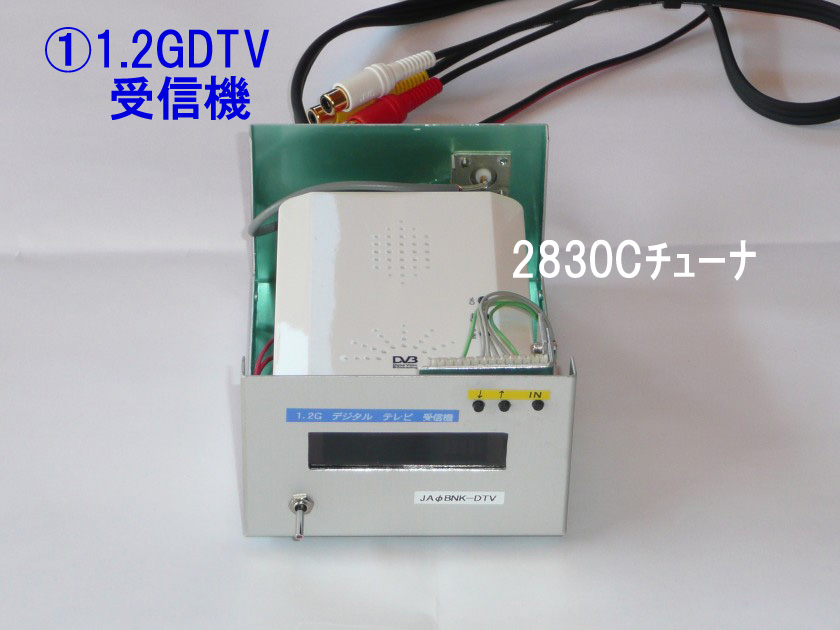

とは言っても、プラスチック入りのチューナを、リードのケース 「ＰＳ−１２」 に内蔵したもので、
ハムらしくしてみました。１台あると、ＤＴＶの受信実験ができてＦＢです。
２．仕様と製作

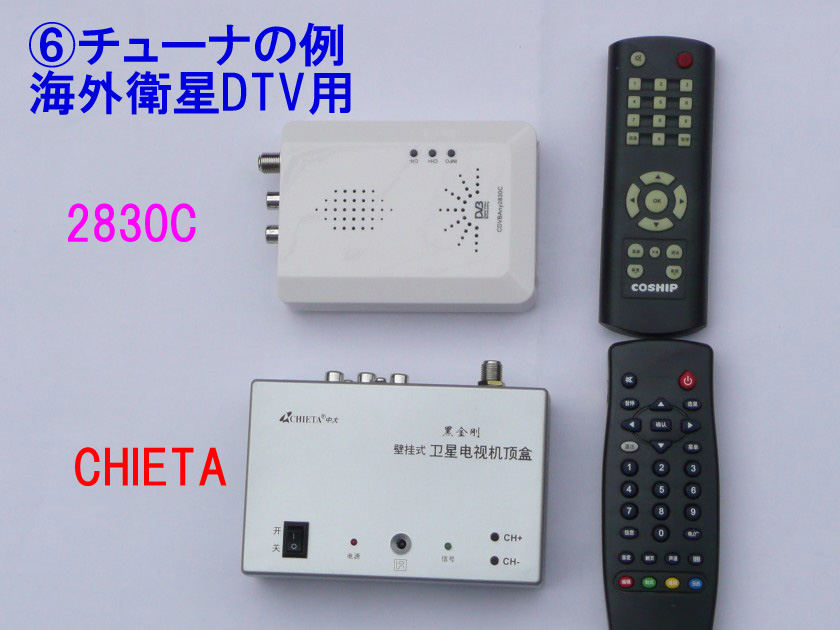

このタイプのチューナは、小型軽量で移動に便利です。
付属品リモコン ＡＣ/DC ADAPTER INPUT；AC100-240V
OUTPUT ；DC12V-600mA。
方式；MPEG-2 & DVB-S周波数範囲： 950 MHz〜2150 MHz
入力信号レベル；−６５〜−２５ｄＢｍ 入力コネクタ；Ｆ型

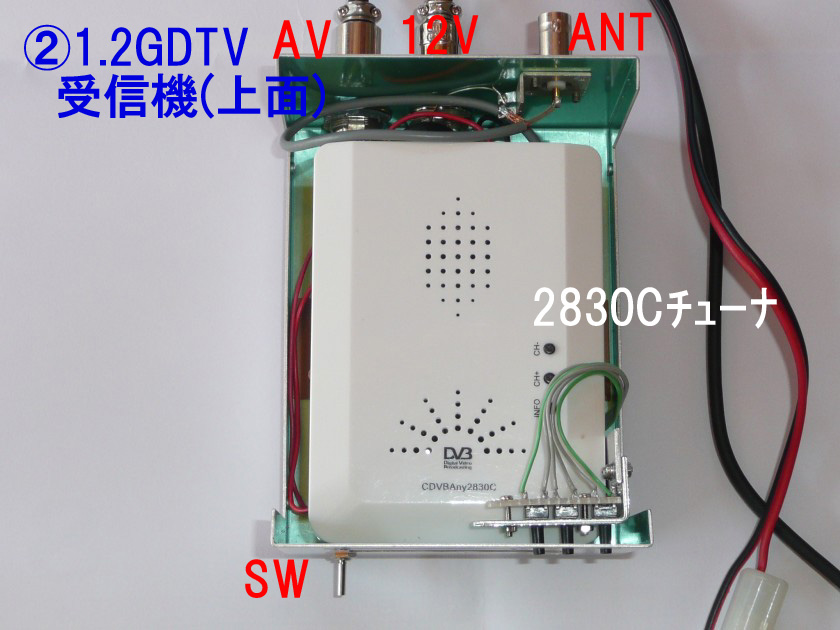

衛星チューナは、ＡＮＴ端子の、１５Ｖはカットしました。
ＵＰ、ＤＮとかのタクトＳＷは、パネルにも付けました。
ＡＶ信号は、ＲＣＡを撤去し、８Ｐコネクターの中継方式にしました。
ＡＮＴは、Ｆ型を撤去し、ＢＮＣにしました。
３．実績

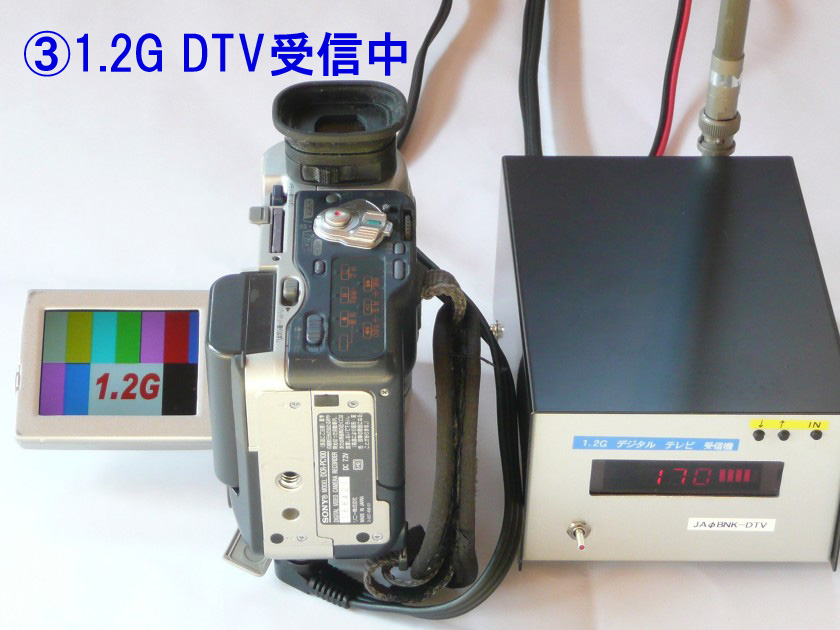

室内テストでは、添付写真のとおりＦＢに受信できました。

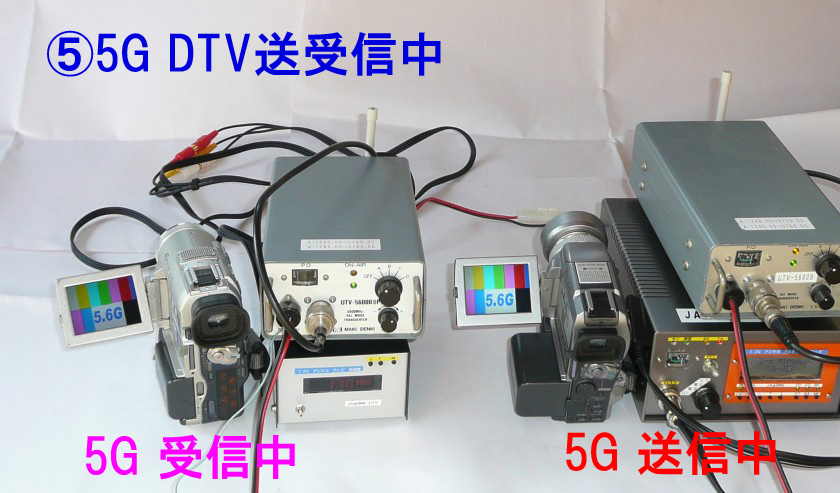

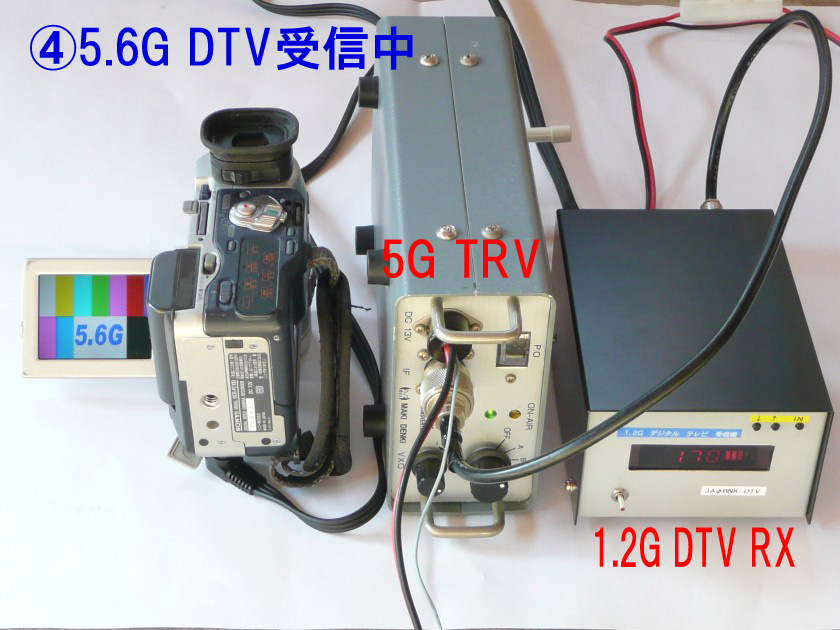

５ＧのＴＲＶにつないで、ＦＢに受信できました。
４．まとめ
ＤＴＶのＲＸがあると、１．２Ｇの受信のほか、例えば５ＧＴＲＶに付けて受信したＤＴＶを、
１０Ｇで中継ができたりします。チューナは、約７Ｋくらいで入手できました。
製作にあたり、ローカル局からタクトＳＷほか、パーツの提供を受けました。
ありがとうございました。
ＪＡ０ＢＮＫ 坂上要作 （上越市）
|
