GPS受信機（位置情報・相互距離・方位角度）
De JA6BLS 瀧本 和美 Dec / 8 /
2009
２００８ / ２月号 の「トランジスター技術」 に 「GPSのしくみと応用制作」 の特集記事
で「GPSのいろは」を教わり又その後「秋月電子」でGPSユニットが発売され、実験を重ねて
いました、最近９５％程の完成を見ましたので披露したいと思います。

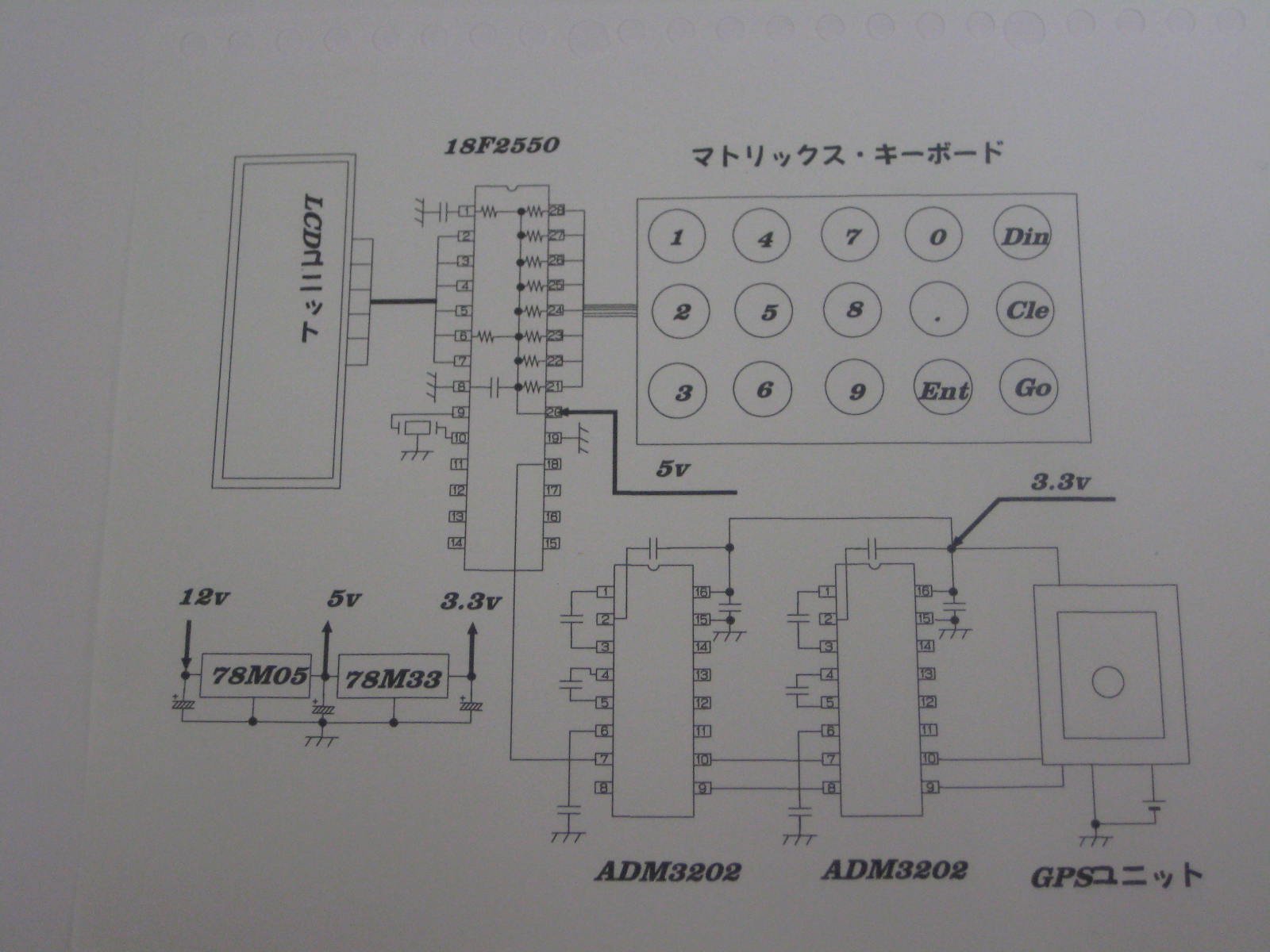

構成
ＣＰＵ
PIC 18F2550 OSC 20MHz

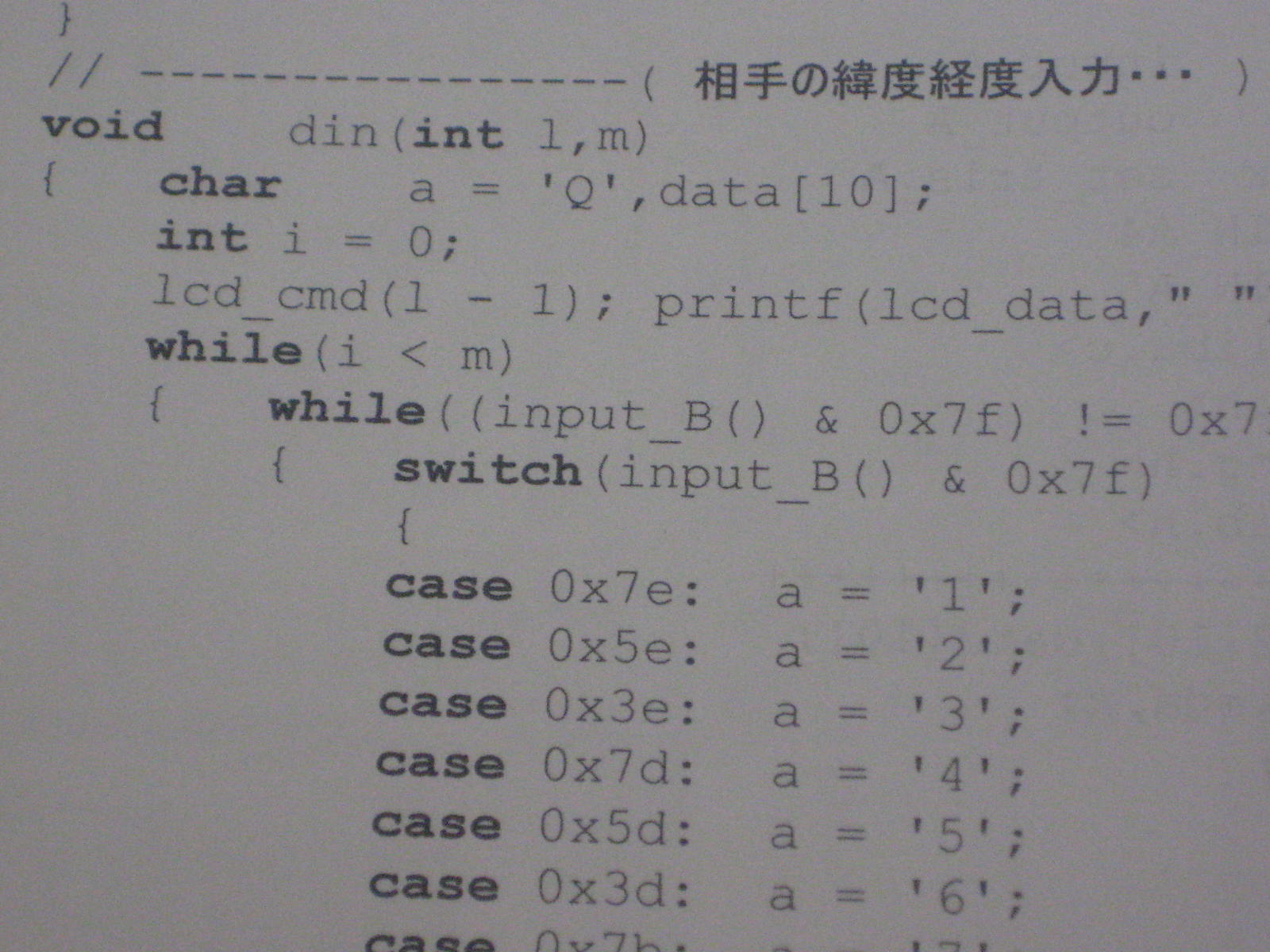

プログラム ＣＣＳ社
C言語
GPSユニット ポジション社製 GPS-52D (B) -014
(秋月電子より購入）

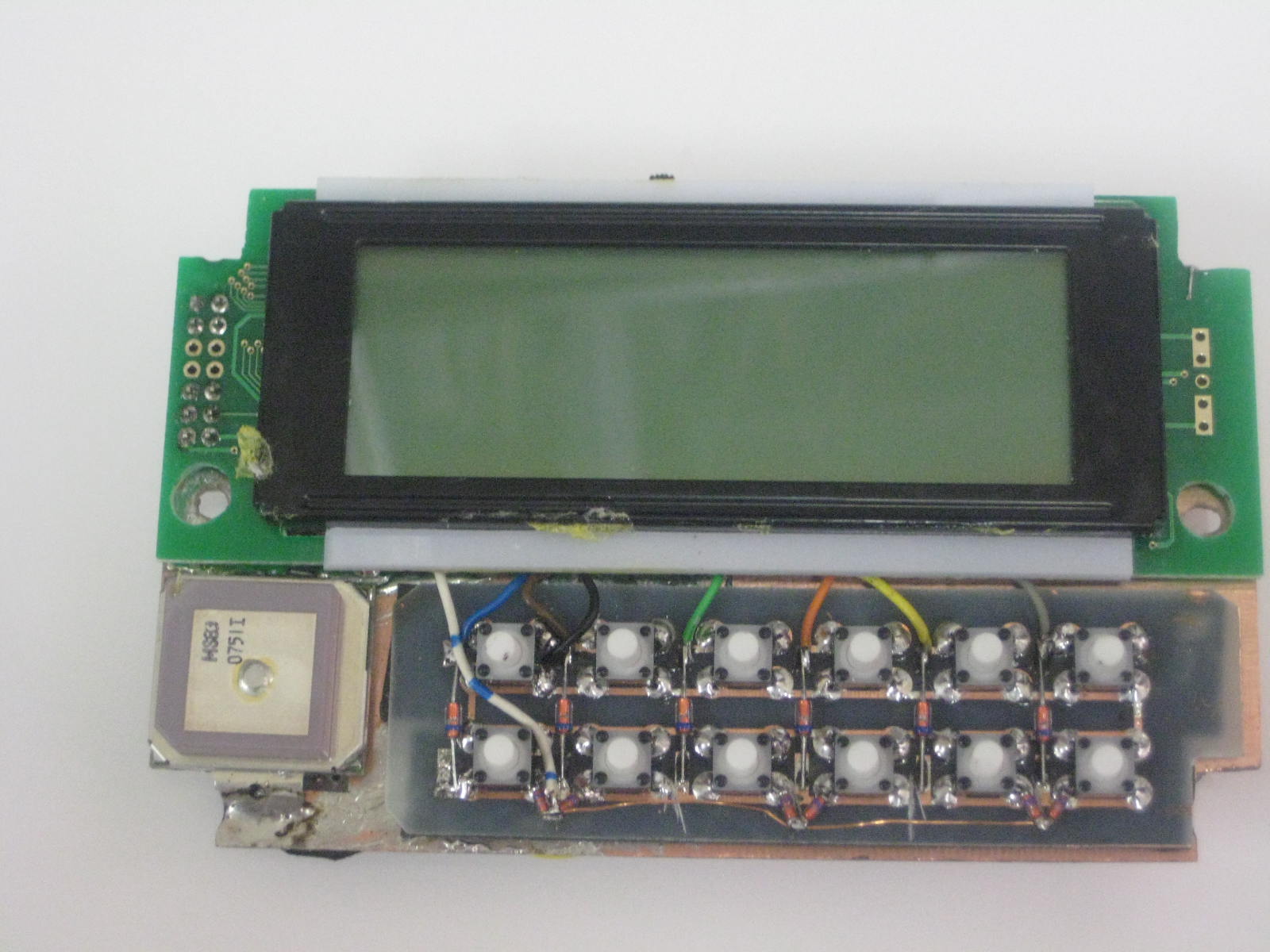

表示器 4桁20文字 SC2004CS*B
(秋月電子より購入)

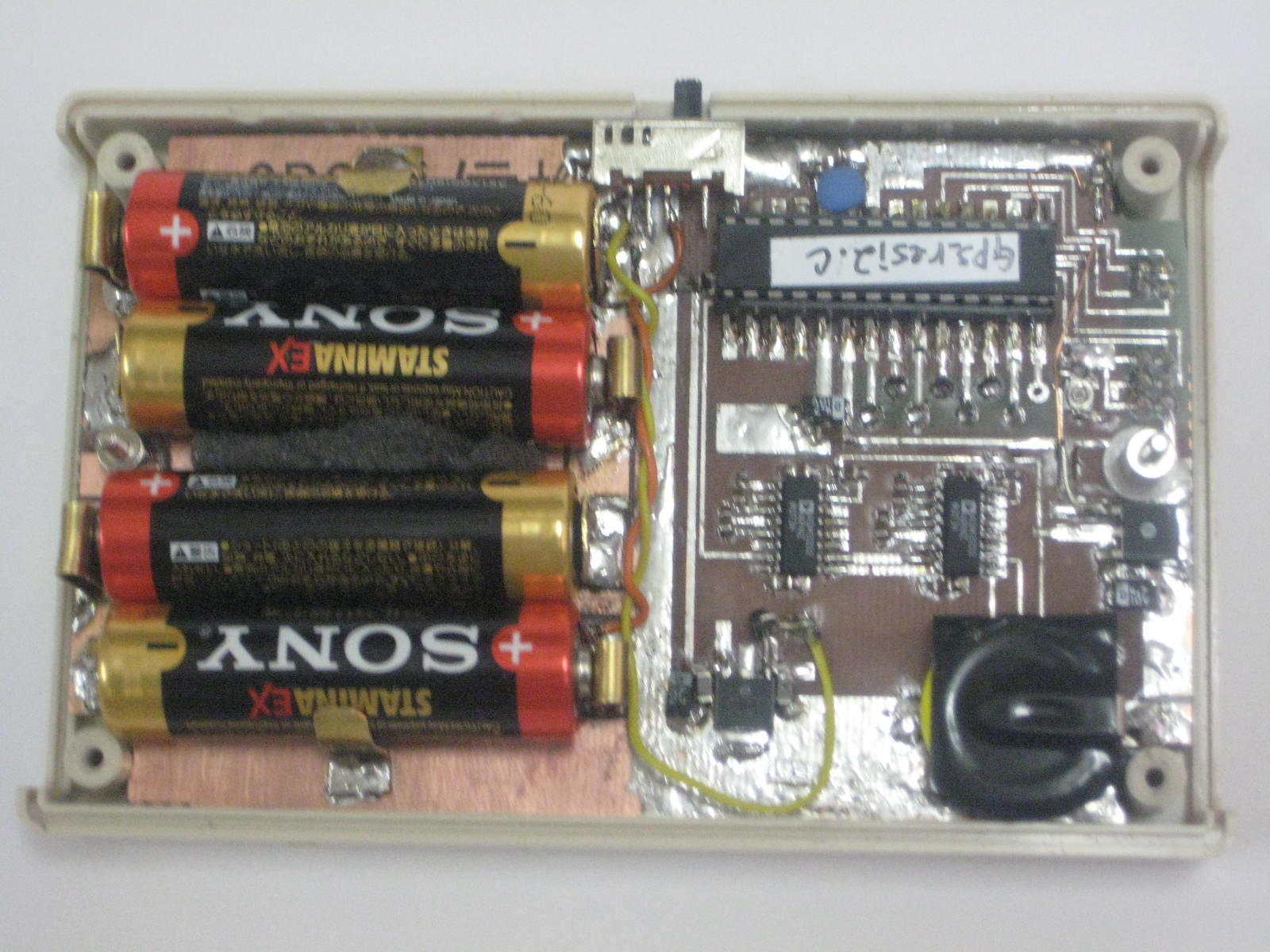

ケース タカチ SS-125
(W80 x H32
x D1525)

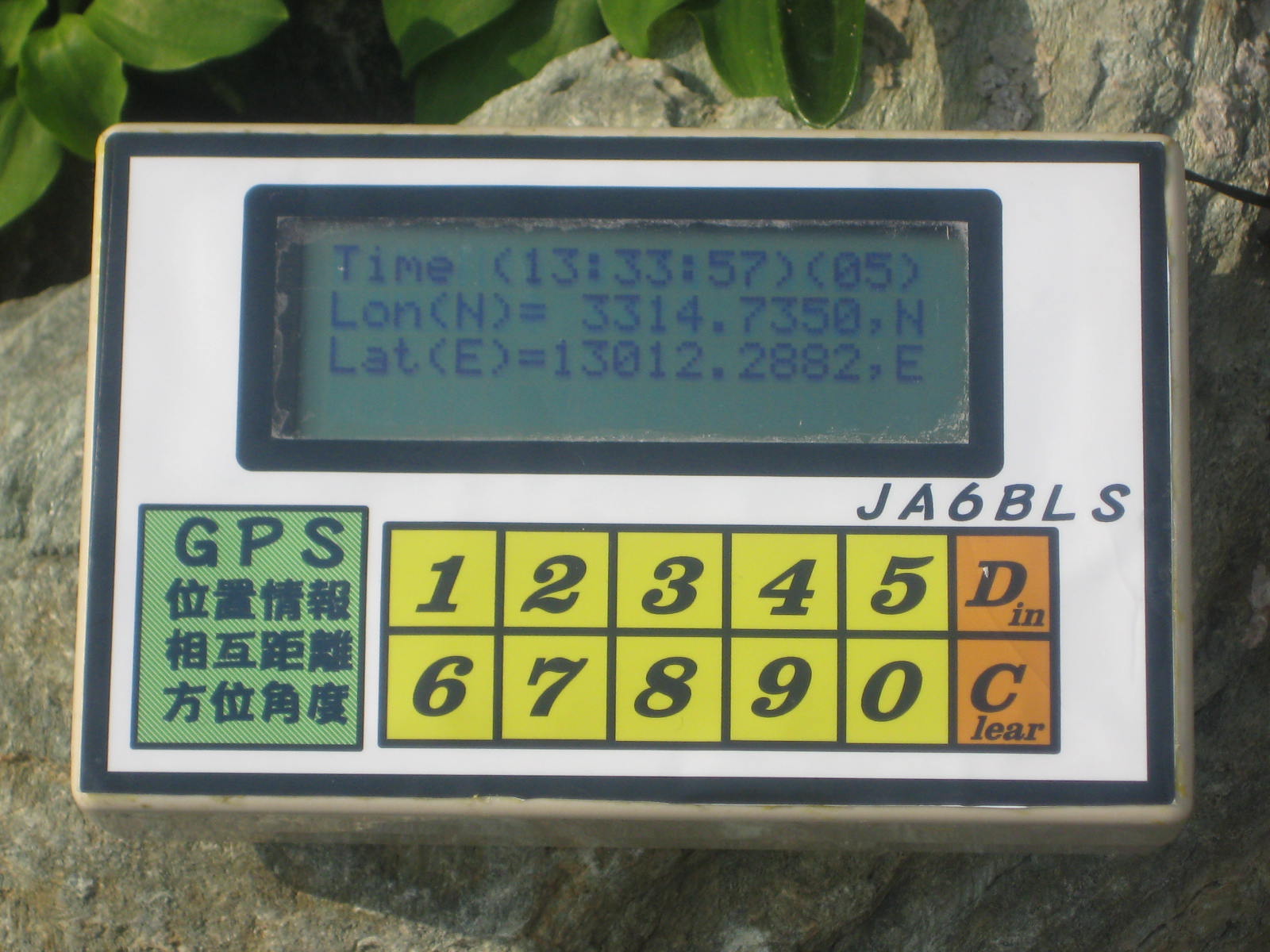

表示
時刻 ＪＳＴ （１２ ： ３３ ： ２１）
UTCのデーターをJSTに変換
測位使用衛星数 （ ０６ ）
４個以上で測位DATAが安定する
緯度 ３３１４．７３６８
３３度１４分.７３６８
経度 １３０１２．２８２４
１３０度１２分.２８２４
（注 分以下は分計算後のあまり数で秒は÷６０する）

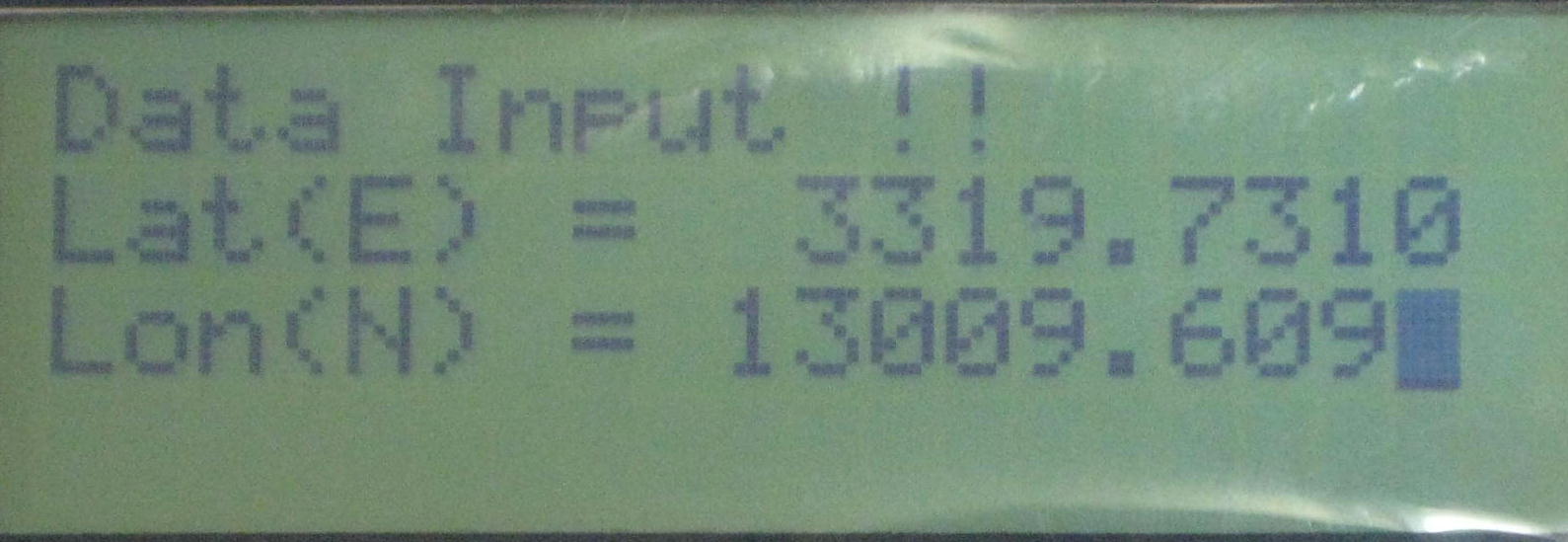

（相手局の緯度経度DATA入力後）

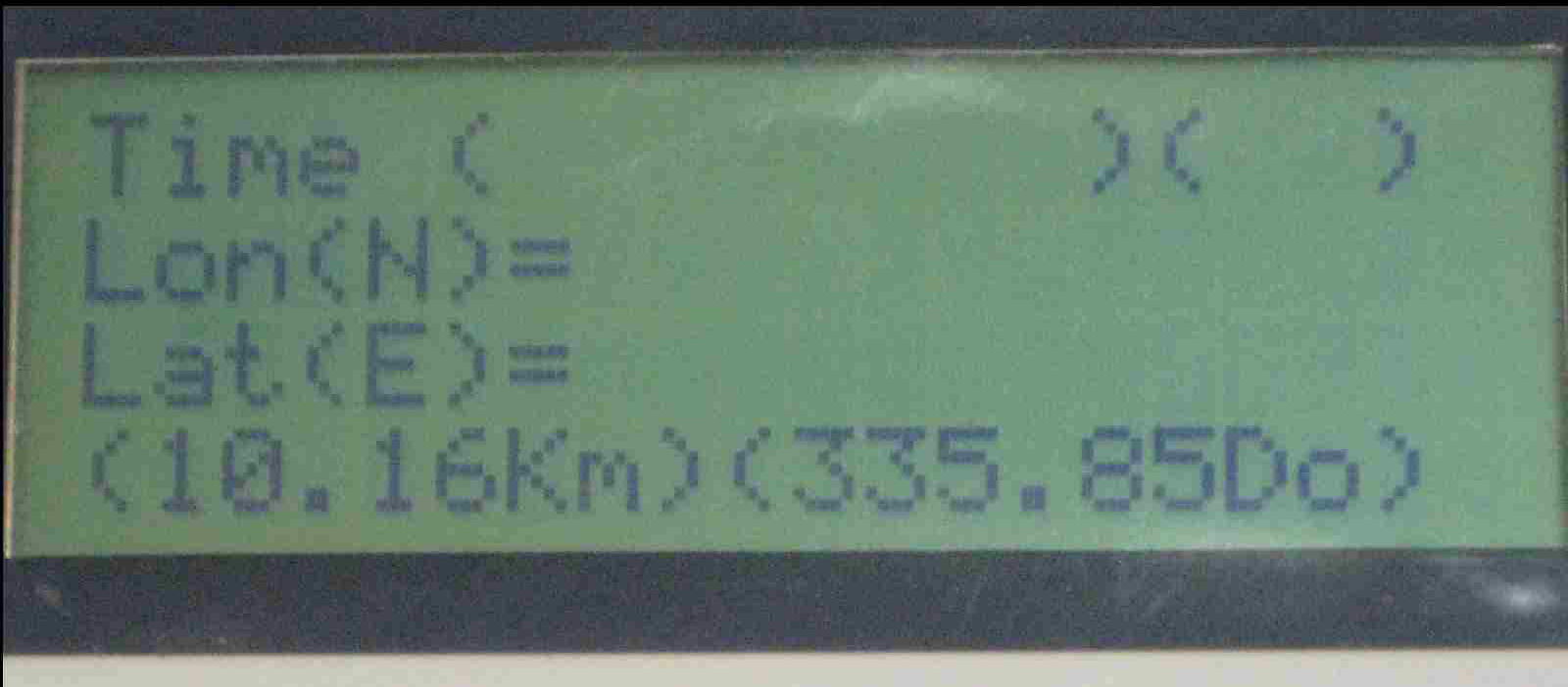

相互距離（Ｋｍ）
方位角度（真北の方位）
移動運用時に自局・相手局共にGPS受信機を携帯し、お互いに緯度経度DATAを入力すると
距離・方位が取得出来ます、しかし問題点は、取得したDATAが「真北」のDATAなので、現地
で方位測定使用する「磁気コンパス」とは「真北と磁北」偏差を考慮する必要が有ります
鹿児島近辺では「５度前後」、北海道近辺では「９度前後」、西へ偏っています。
GPS受信機の「CPU・PIC18F2550」をプログラム済みで配布予定です（基板等もOKです）
個人宛にご連絡お願いします。
blsアットマークpo.fukuokanet.ne.jp
|
|
|
|
