10GHz帯 TRVの製作実験　 de JA6BLS　Jul/05/2010

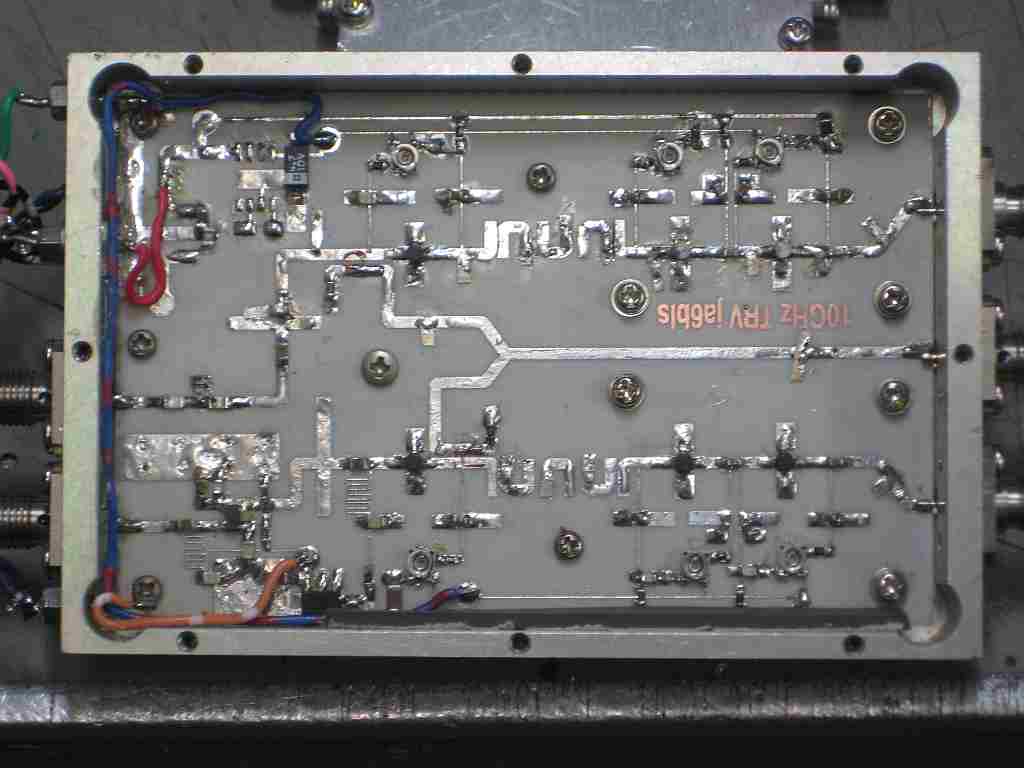

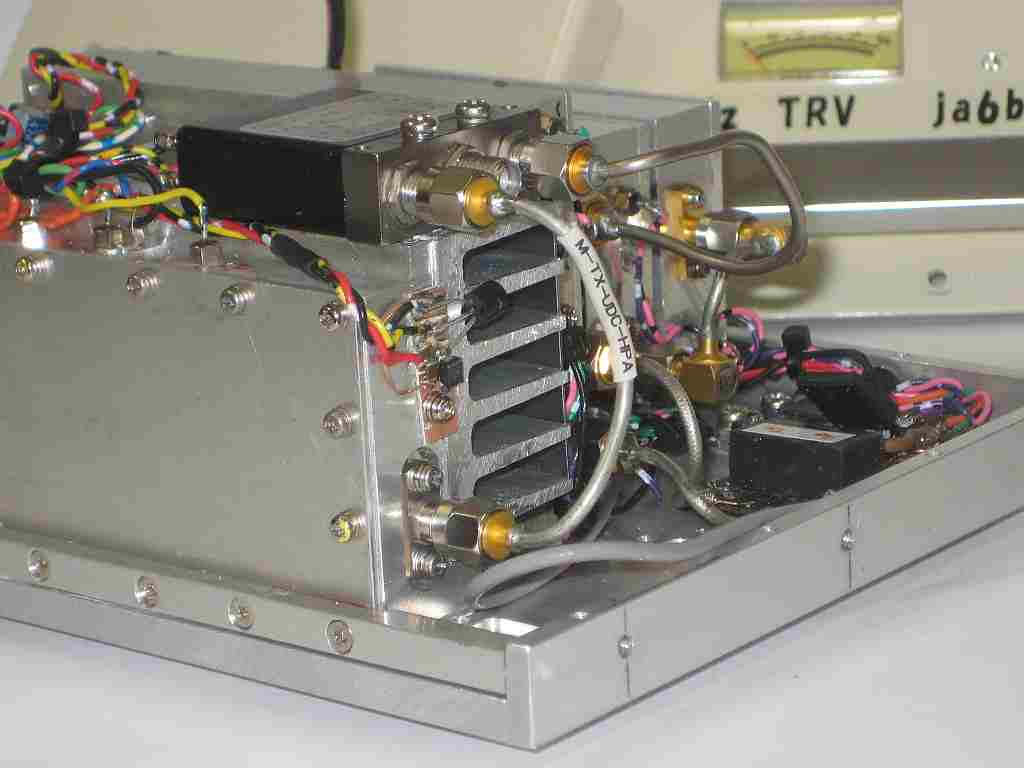

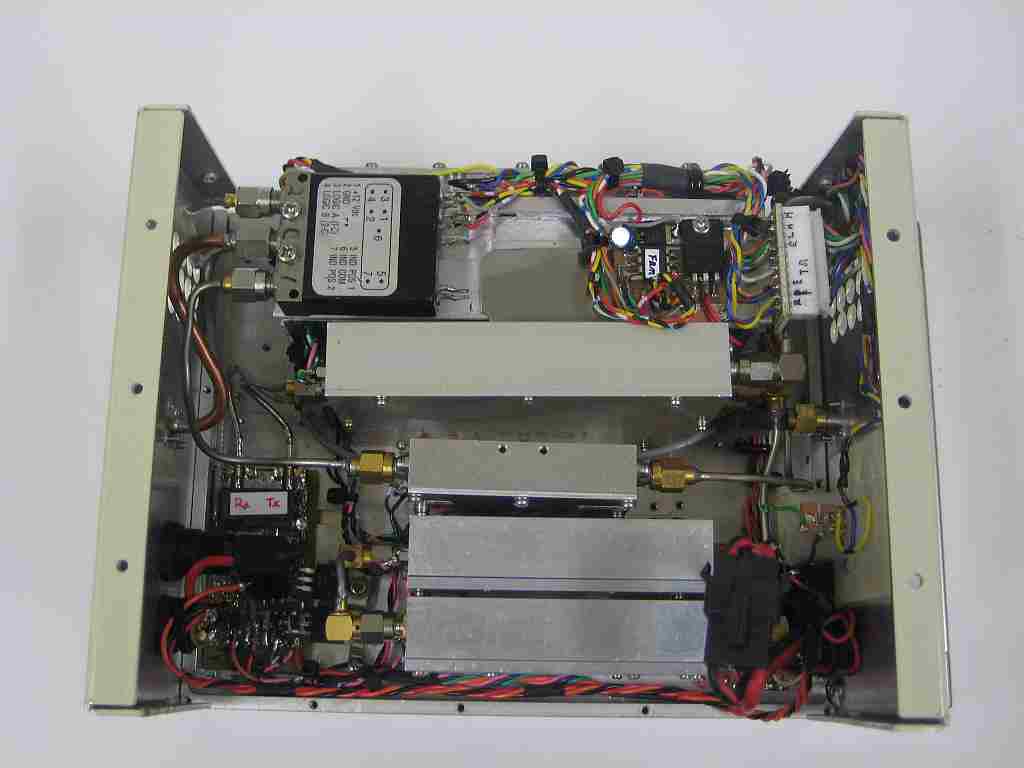

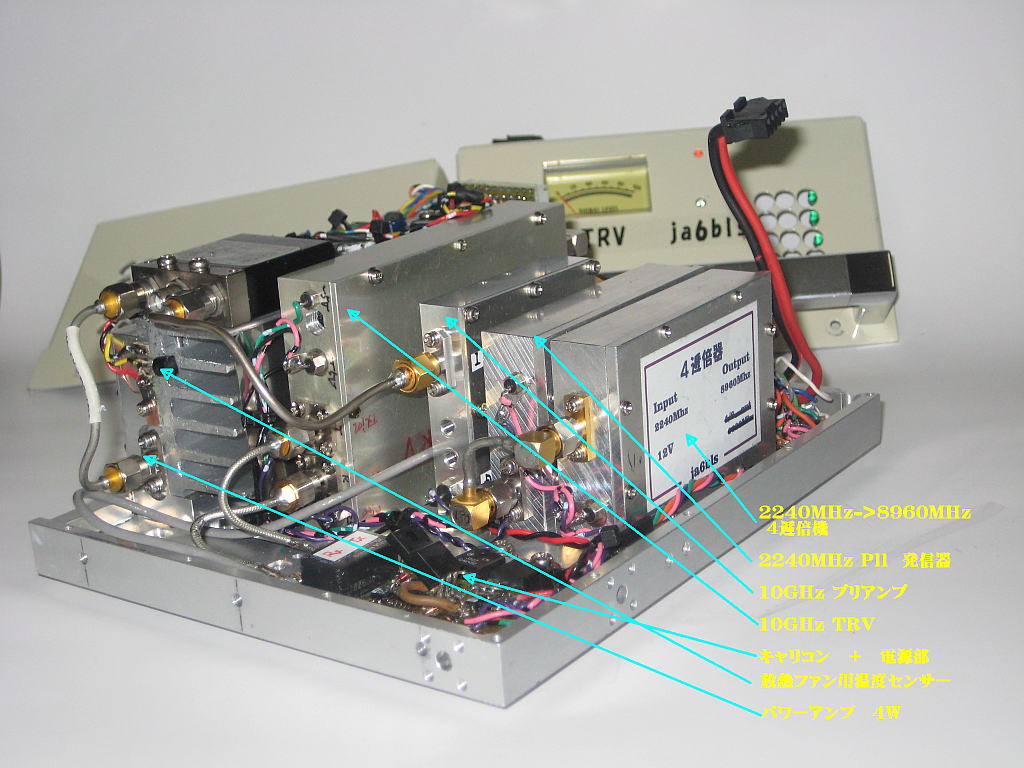

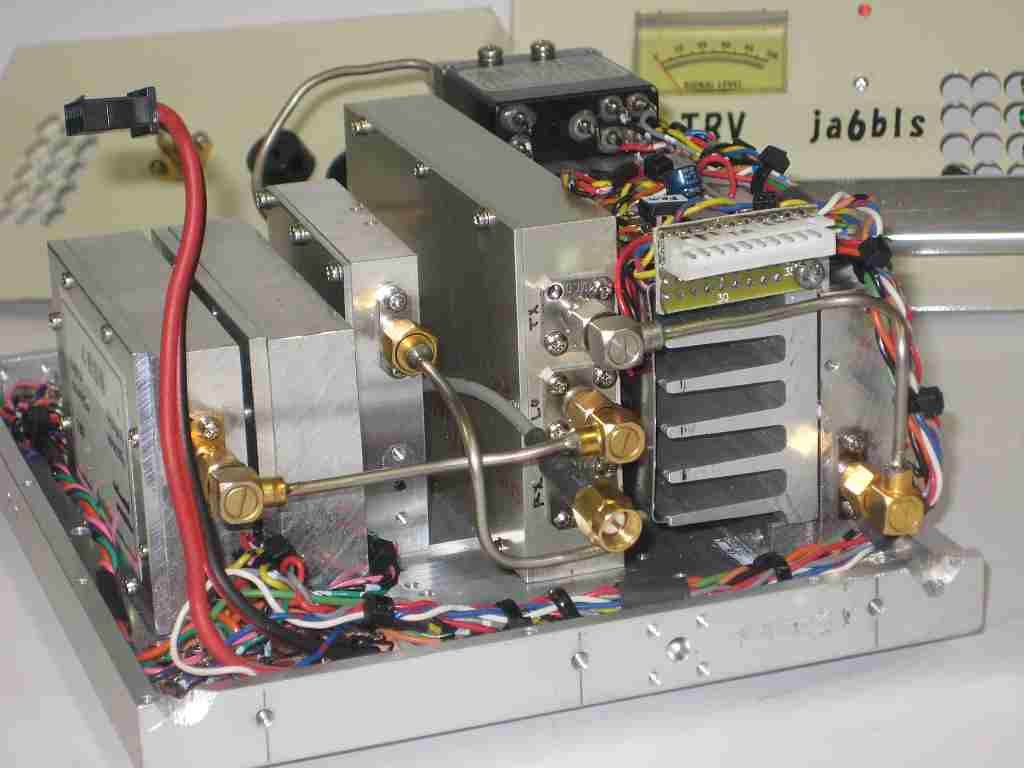

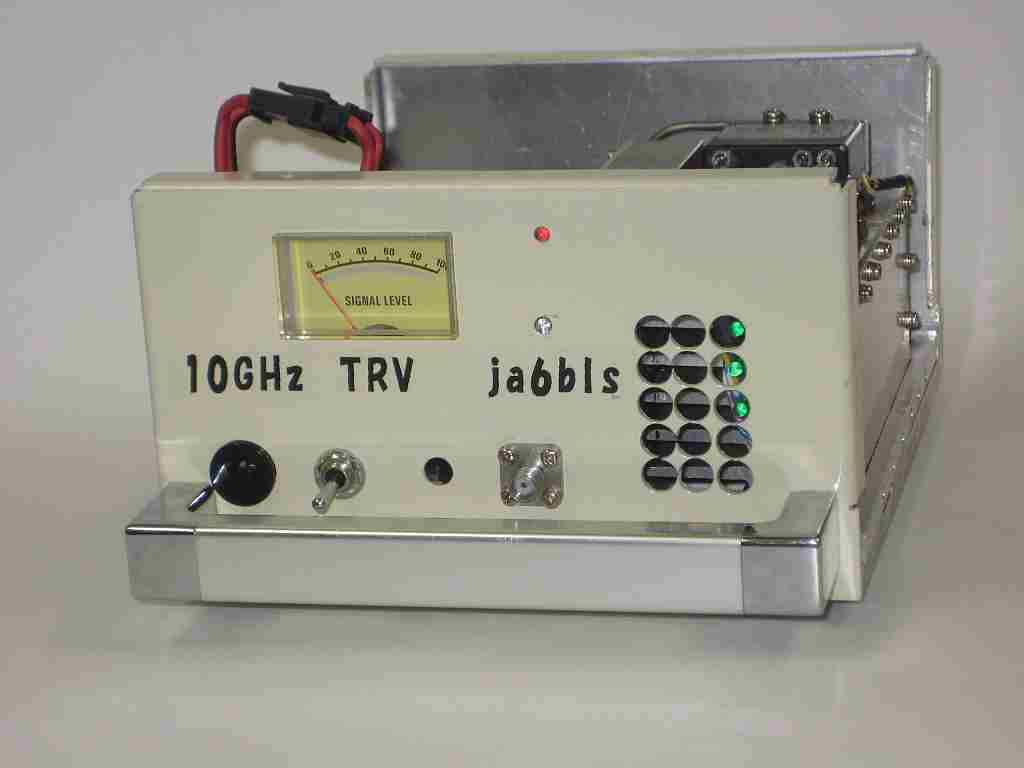

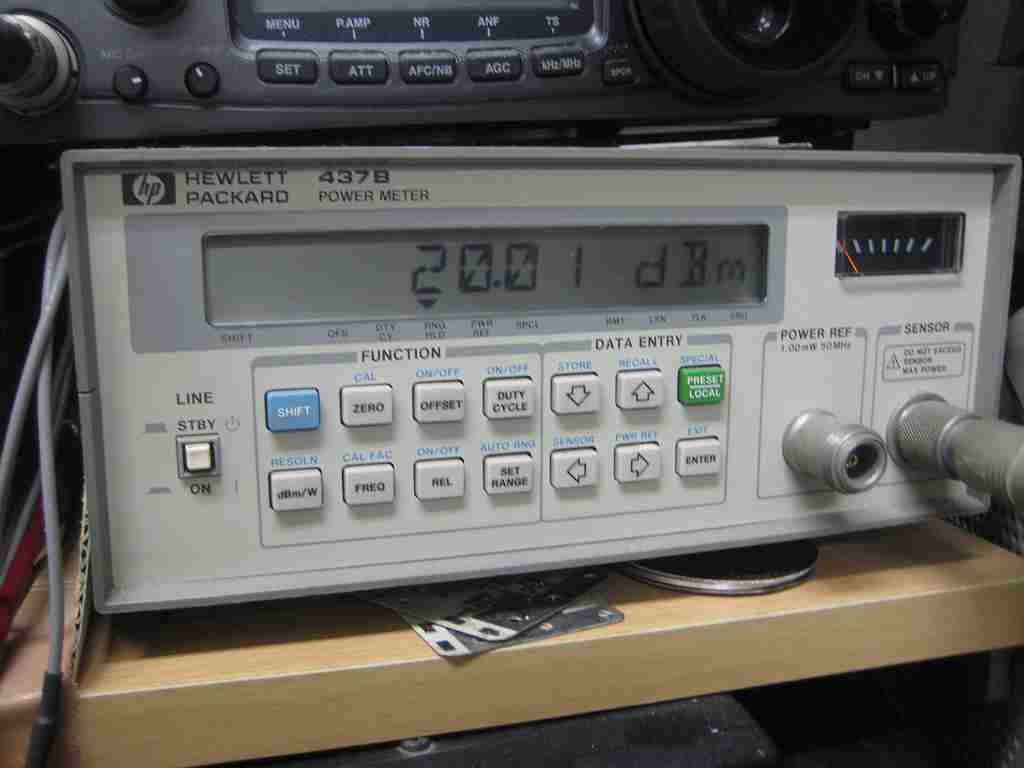

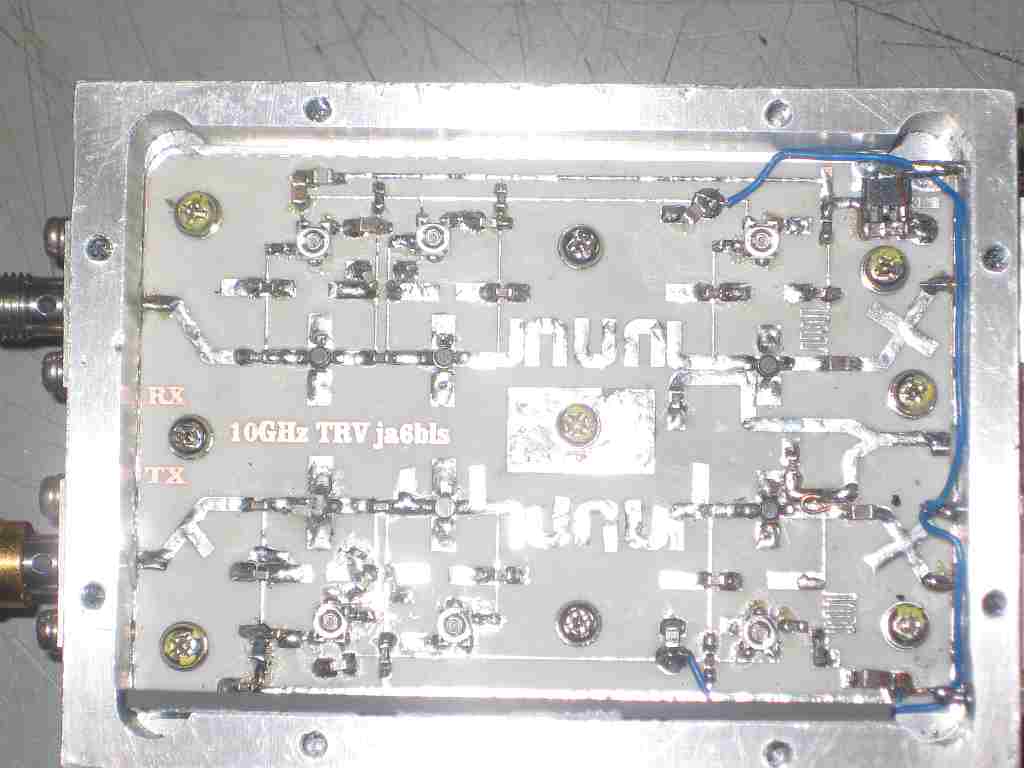

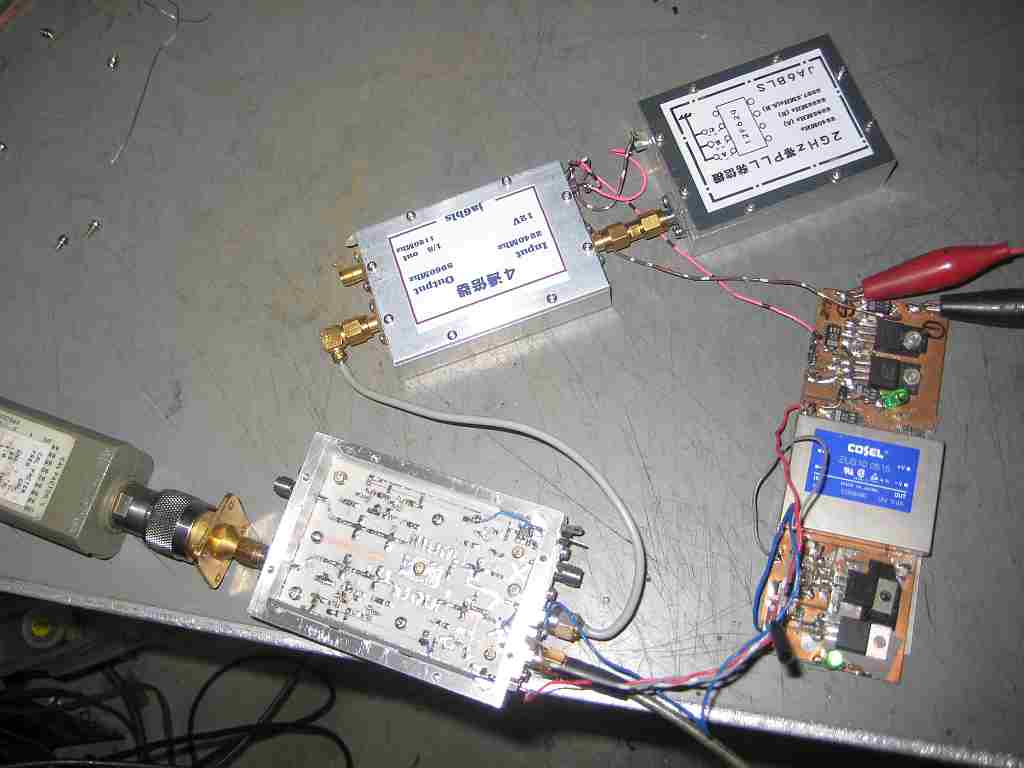

10GHz TRV 製作 2010/07/05 ja6bls 瀧本 和美 10GHzTRVを製作しましたが、今回はトランスバーターの中心に成る部分を新しく 作りました、PLL発信器・2240MHz〜8960MHzの4逓倍機・10GHzプリアンプ 及びパワーアンプの冷却用チムニーシステム等は前回製作発表したユニットです。 パワーアンプは11GHz帯のジャンク利用しています。 TRVユニットの構成は下記の通りです RX NE3210S-01 -> NE3210S-01 -> Mix NE3210S-01 TX Mix NE3210S-01 -> FHX35LG -> FHX35LG 以上の構成で TRV TX部の出力は 20dBm 約 100mWです。 TRVの 1号機と2号機の写真が有ります。 ja6bls 瀧本 和美 ユニットの説明
