小型HPA機の放熱機（ヒートシンクを簡易チムニーに） 2010 / 03 / 25 JA6BLS
瀧本 和美
最近マイクロ・ウエーブ機器のＤ−ＡＴＶ化で各バンド用に「トランスバーター」の制作に取り組んでいますが
送信機の終段が小型でハイパワーなユニットが入手可能に成りましたが、パワーと共に熱の発生がすごく
又 ＡＴＶ ・ Ｄ−ＡＴＶ では長時間の送信（30分〜1時間）は普通で熱対策は重要な課題です

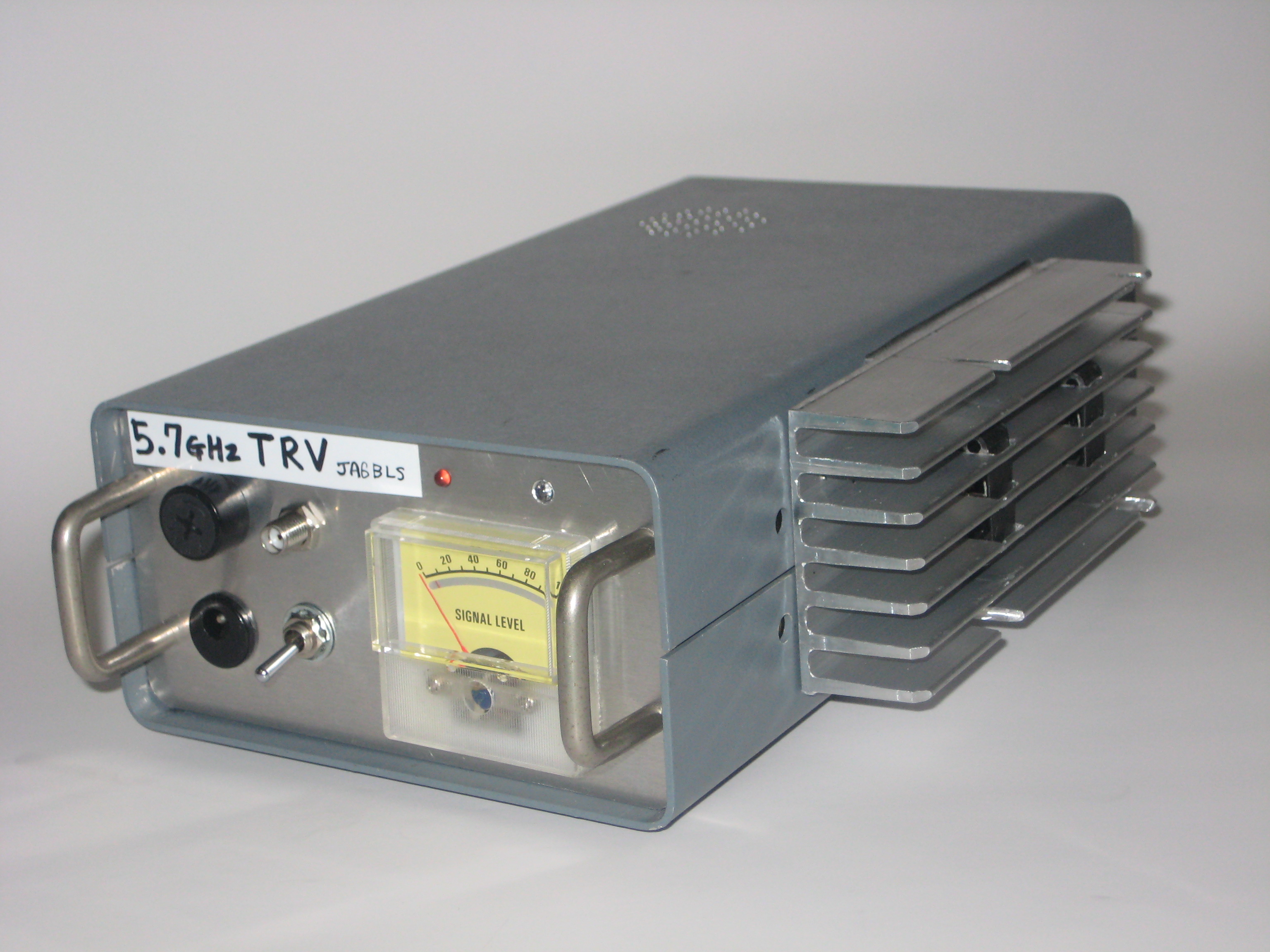

今回制作した５．７ＧＨｚ機では、パワー計出力で３Ｗを１時間の送信で約５５度程度までヒートシンクの温度
が上昇しました（ヒートシンクは３０Ｘ５５Ｘ１２０ｍｍ）ので、２５Ｘ２５Ｘ１０ｍｍのファンを熱の吸い出し方向に

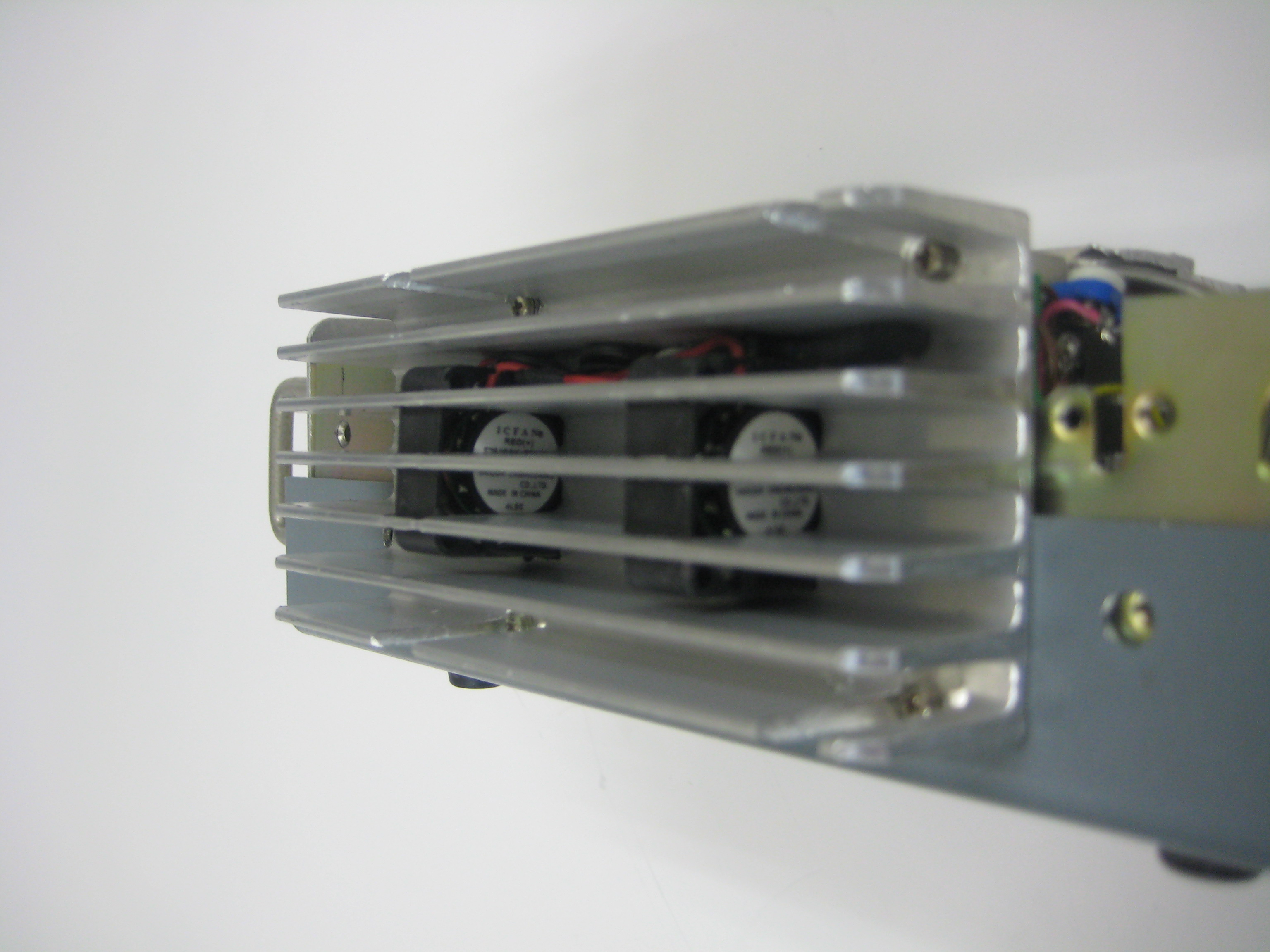

置きテストの結果、温度上昇を抑える事が解り、写真の用にヒートシンクをくり抜き２個のファンを取付け
空気の流れを良くするために、ヒートシンクをアルミ板で覆い簡易チムニーとしています。

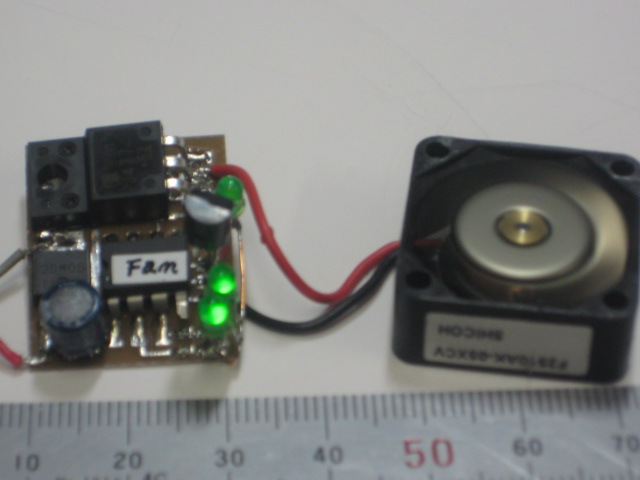

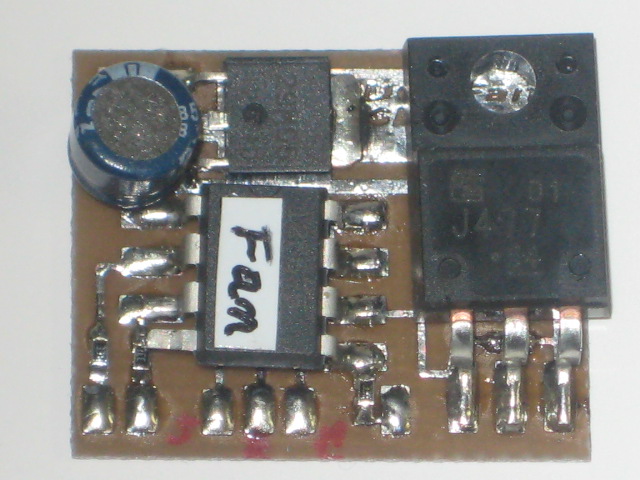

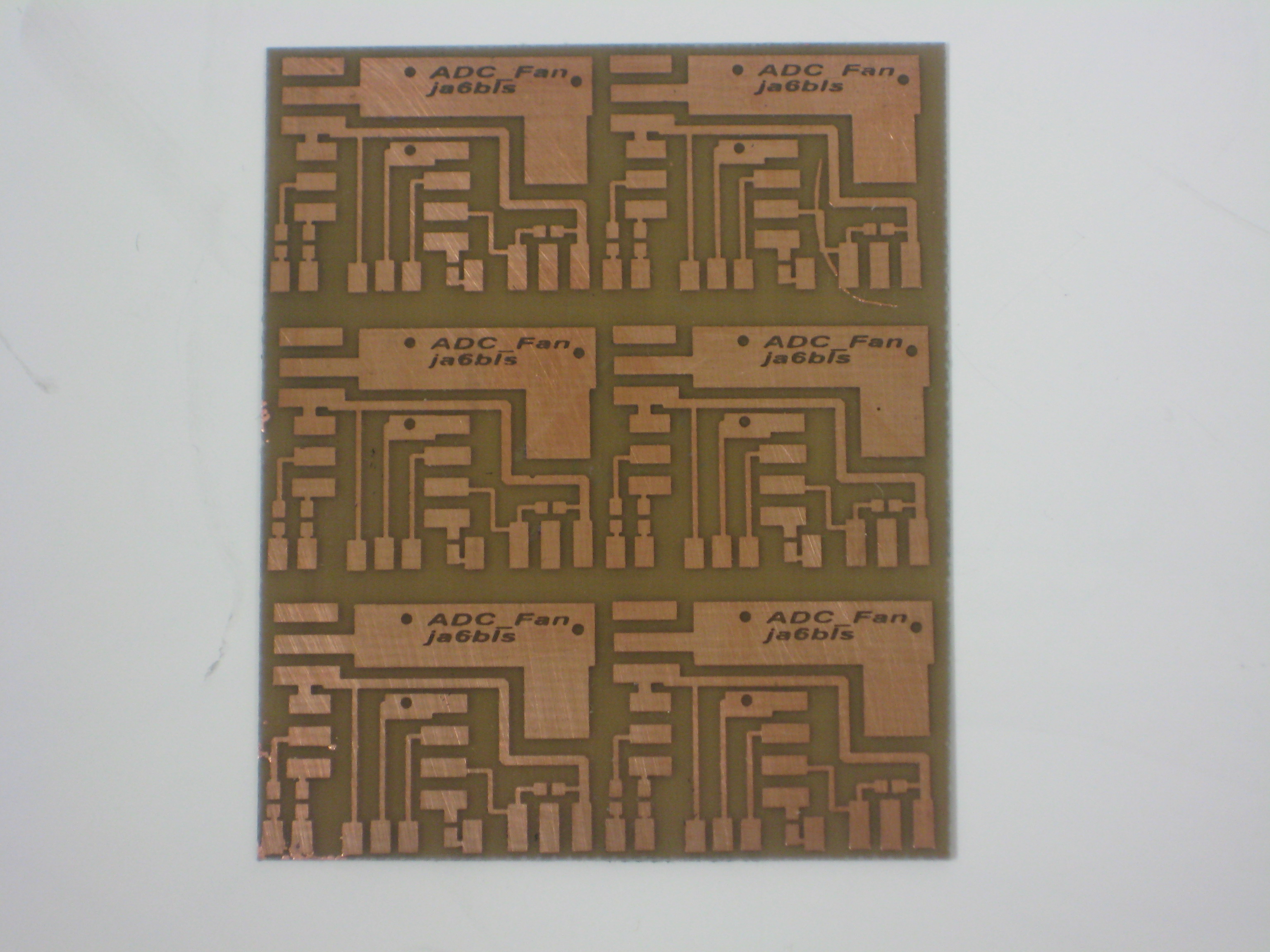

ファンはＰＩＣ１２Ｆ６7５（Ａ／Ｄ変換有り） と ＬＭ３５Ｄの温度センサーで温度管理を行い、４０度でファン
ＯＮ ３５度でファンＯＦＦの設定です、計画ではファンをＰＩＣでＰＷＭのファン回転速度制御の予定でしたが
残念ながら、秋月電子で入手した１個１００円のファンはＩＣ制御のモーターで、ＰＷＭのように細切れの
電力供給では回転せず、温度と共にファンの回転を変化を考えましたが、出来ませんでした。

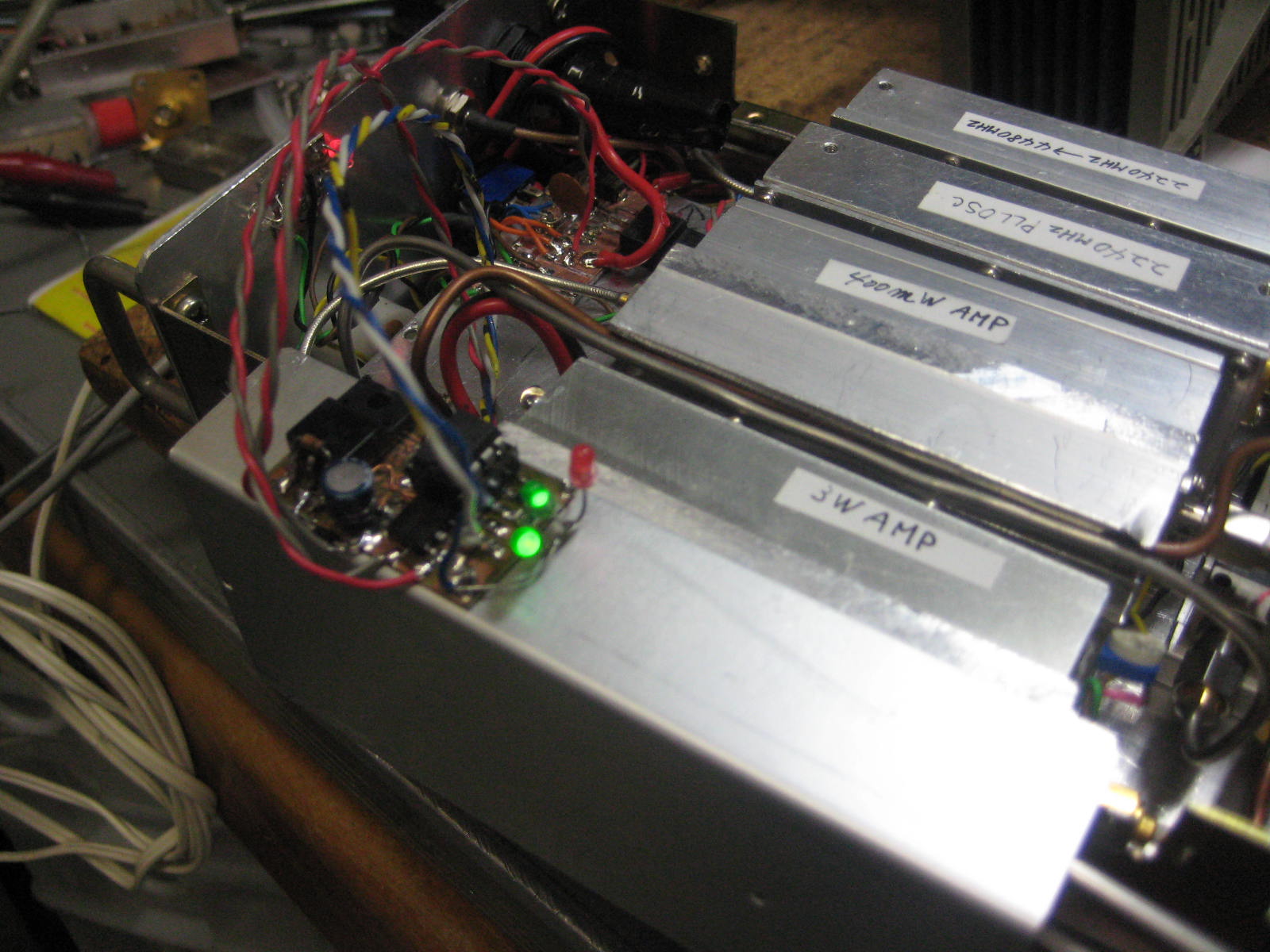

写真の３個のＬＥＤは４０度・３７度・３５度で点灯し、温度上昇時は、３５,３７,４０度で順次点灯して
ファンが回転し始め、温度が下がり始めると４０,３７,３５度とＬＥＤが消えます、そしてファンが停止します。
ＪＡ６ＢＬＳ 瀧本 和美
|
|
|
|
