10.2GHz LNA 制作 de JA6BLS 瀧本 和美 oct / 31 / 2009
NE
3210S - 01

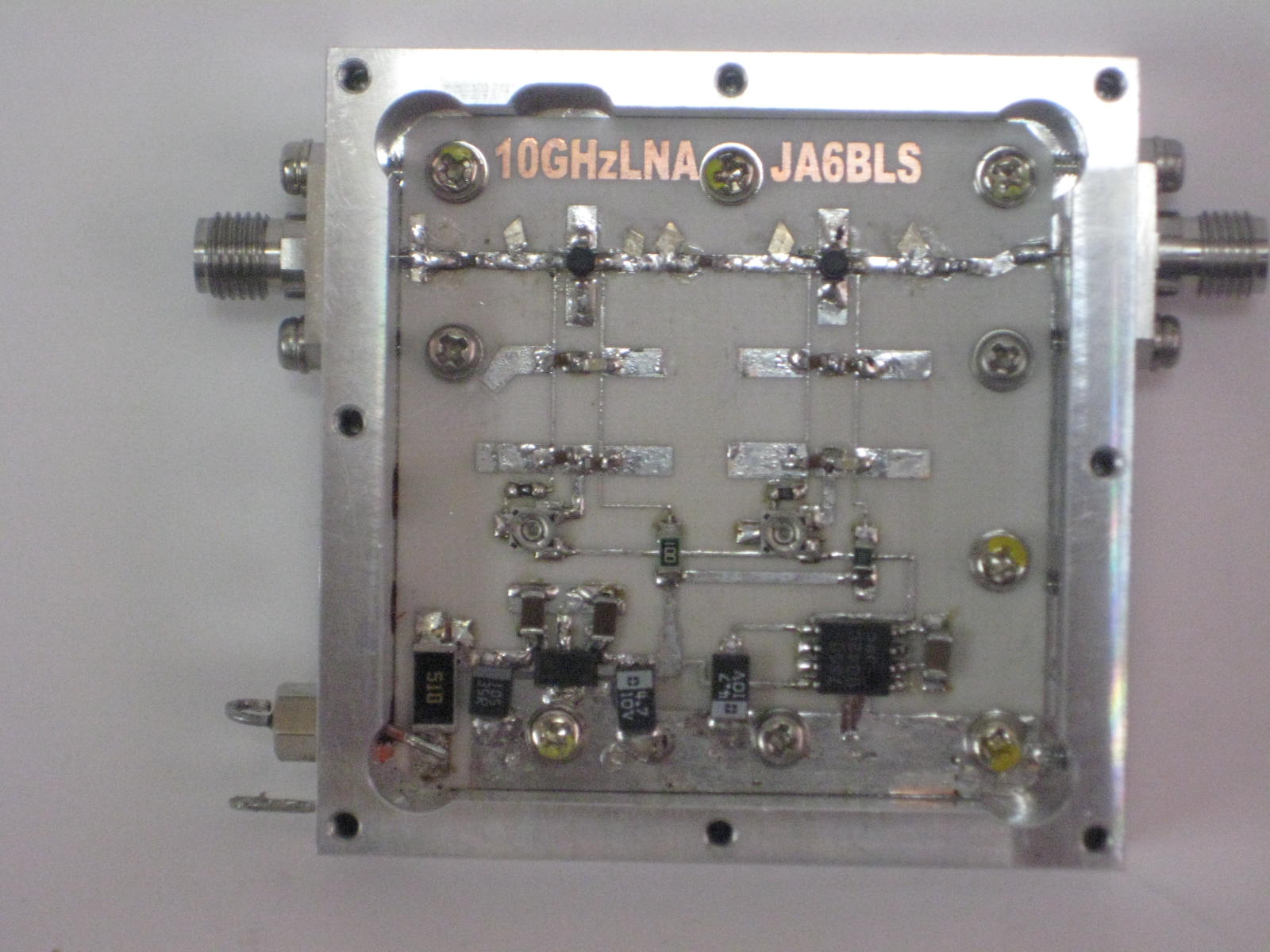

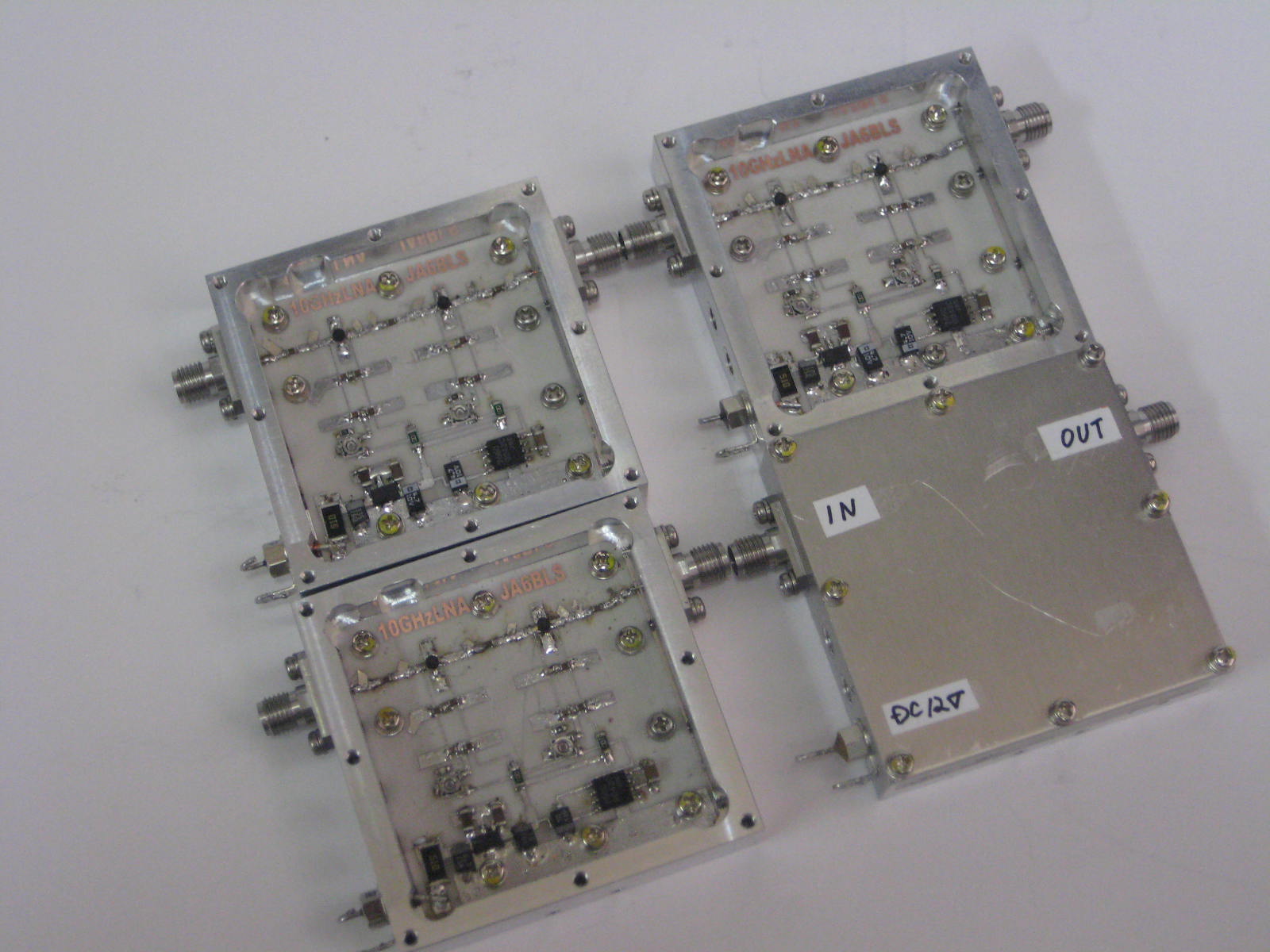

2段の10.2GHzAMPです、自作の10GHzコンバーターの感度不足
が暴露され(130KmのD-ATV実験で受信できず)制作しました。

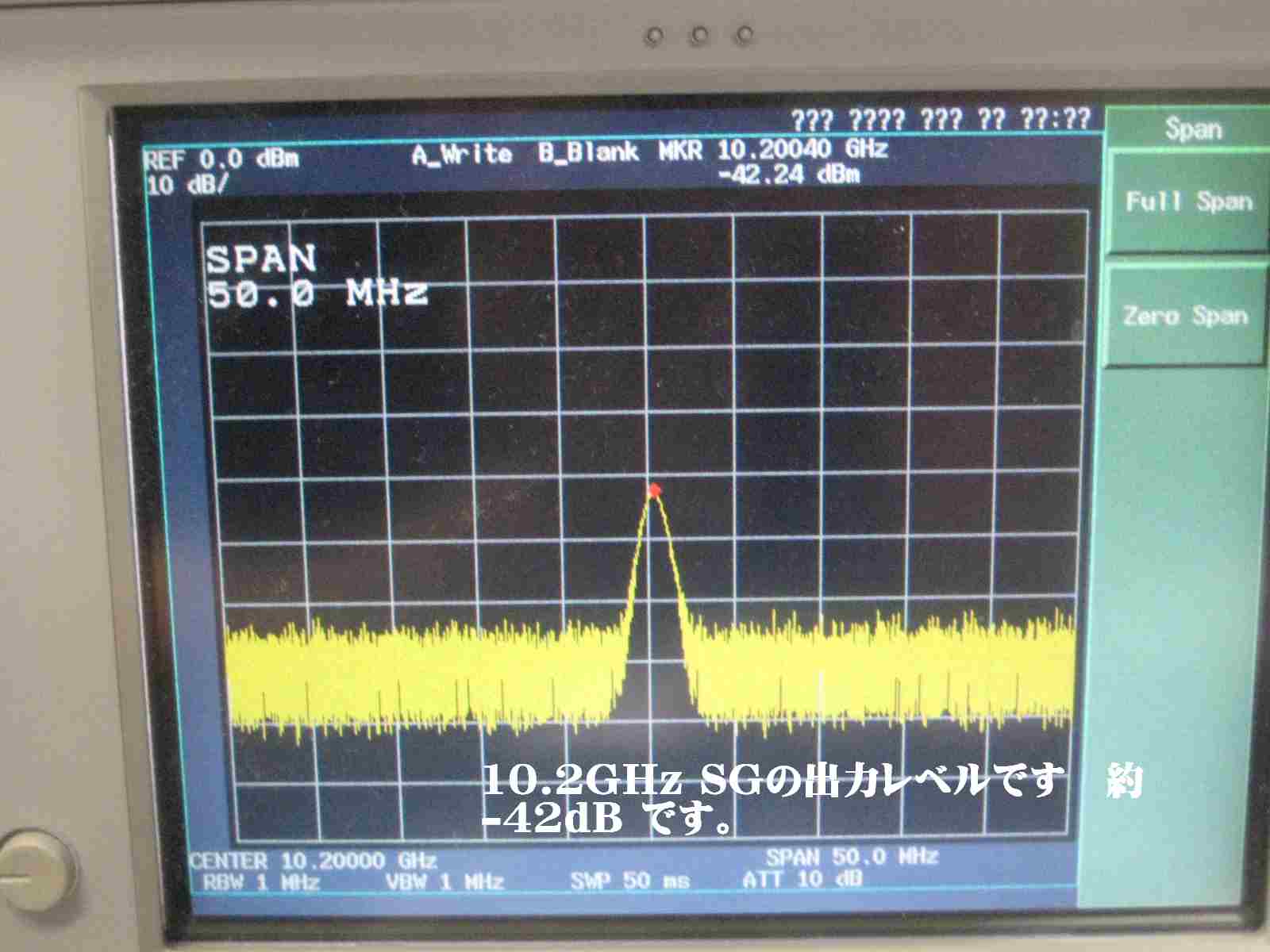

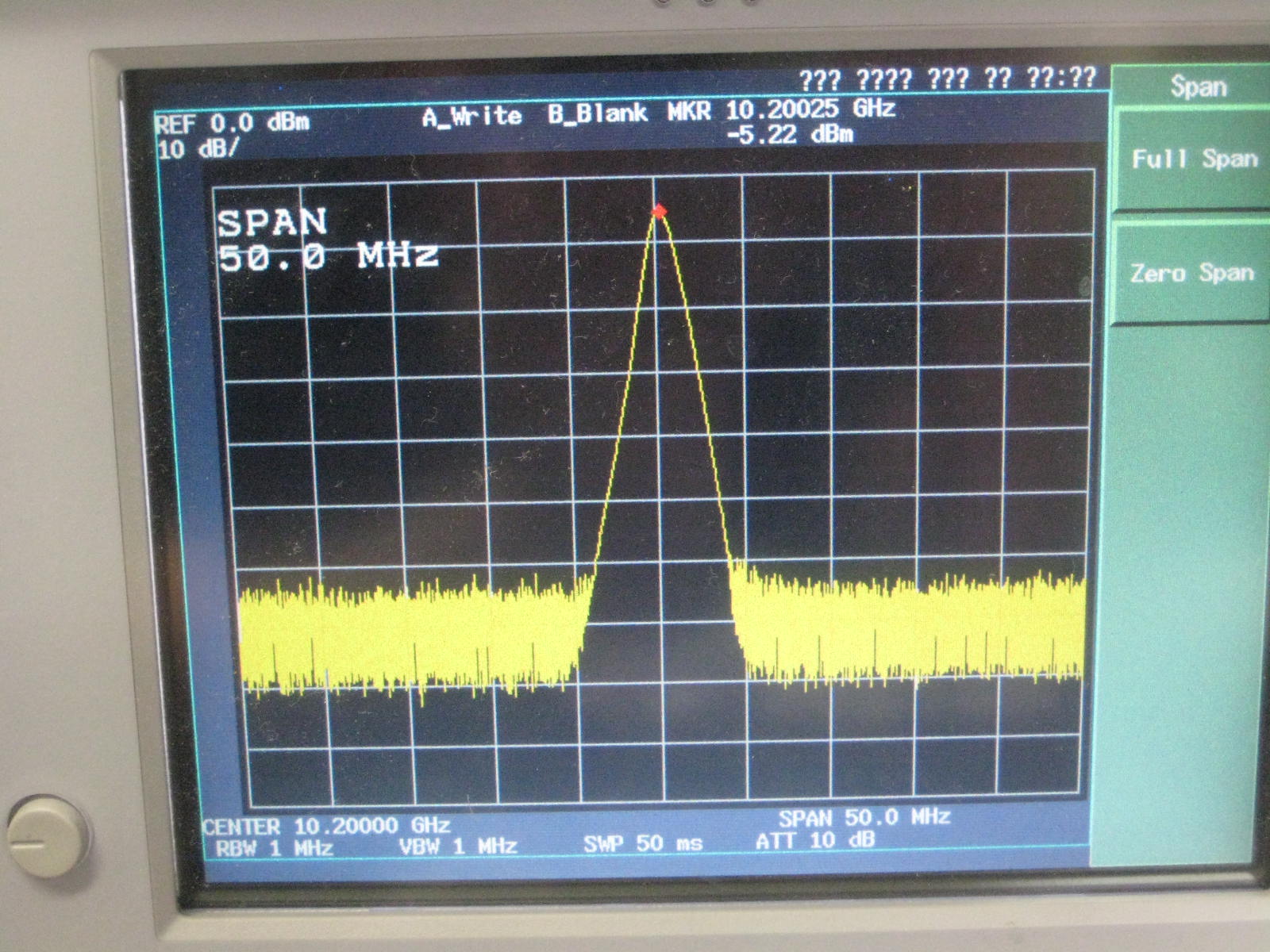

測定器は
2-18GHzのSG
と スペアナで写真の通りです。

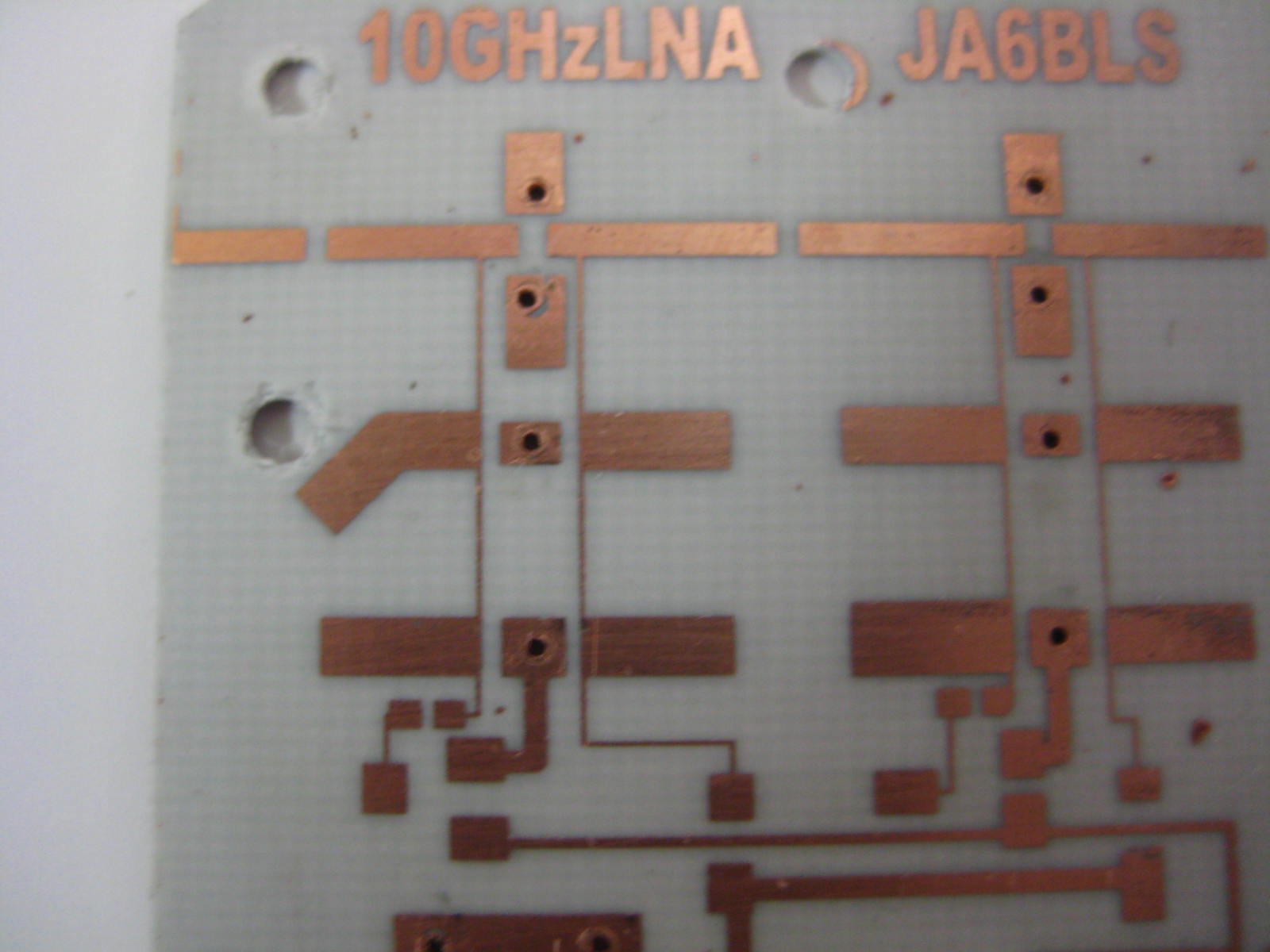

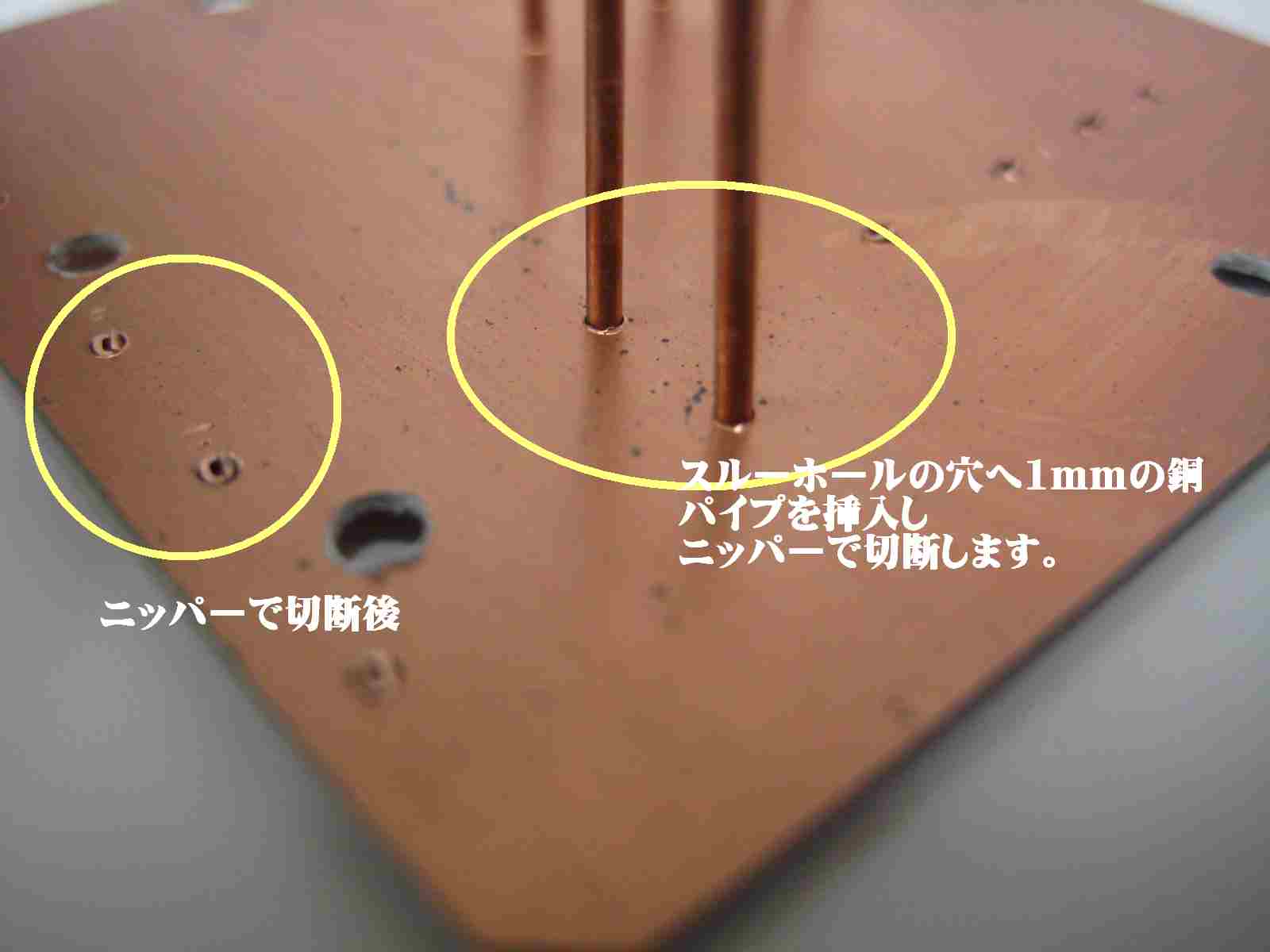

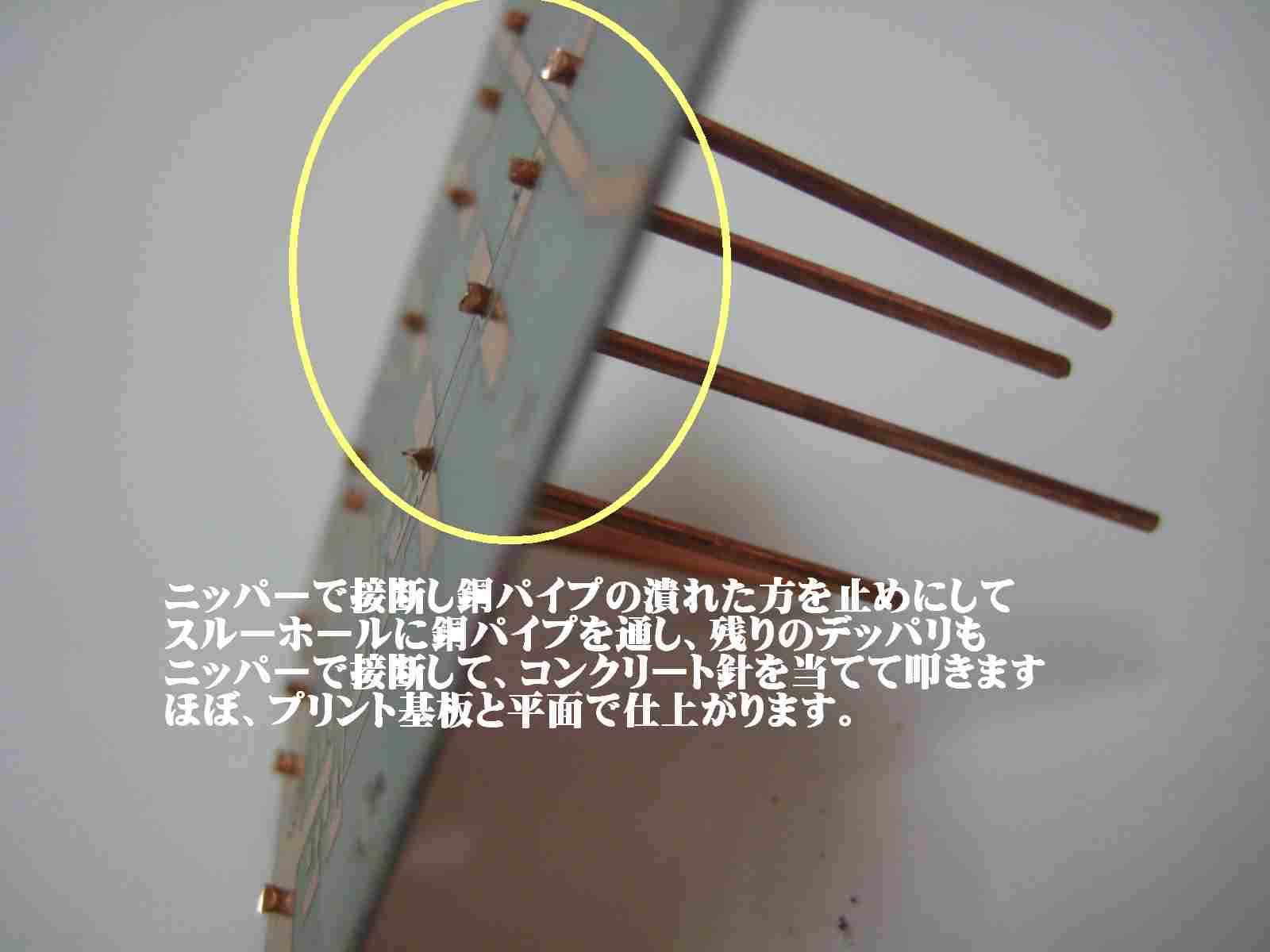

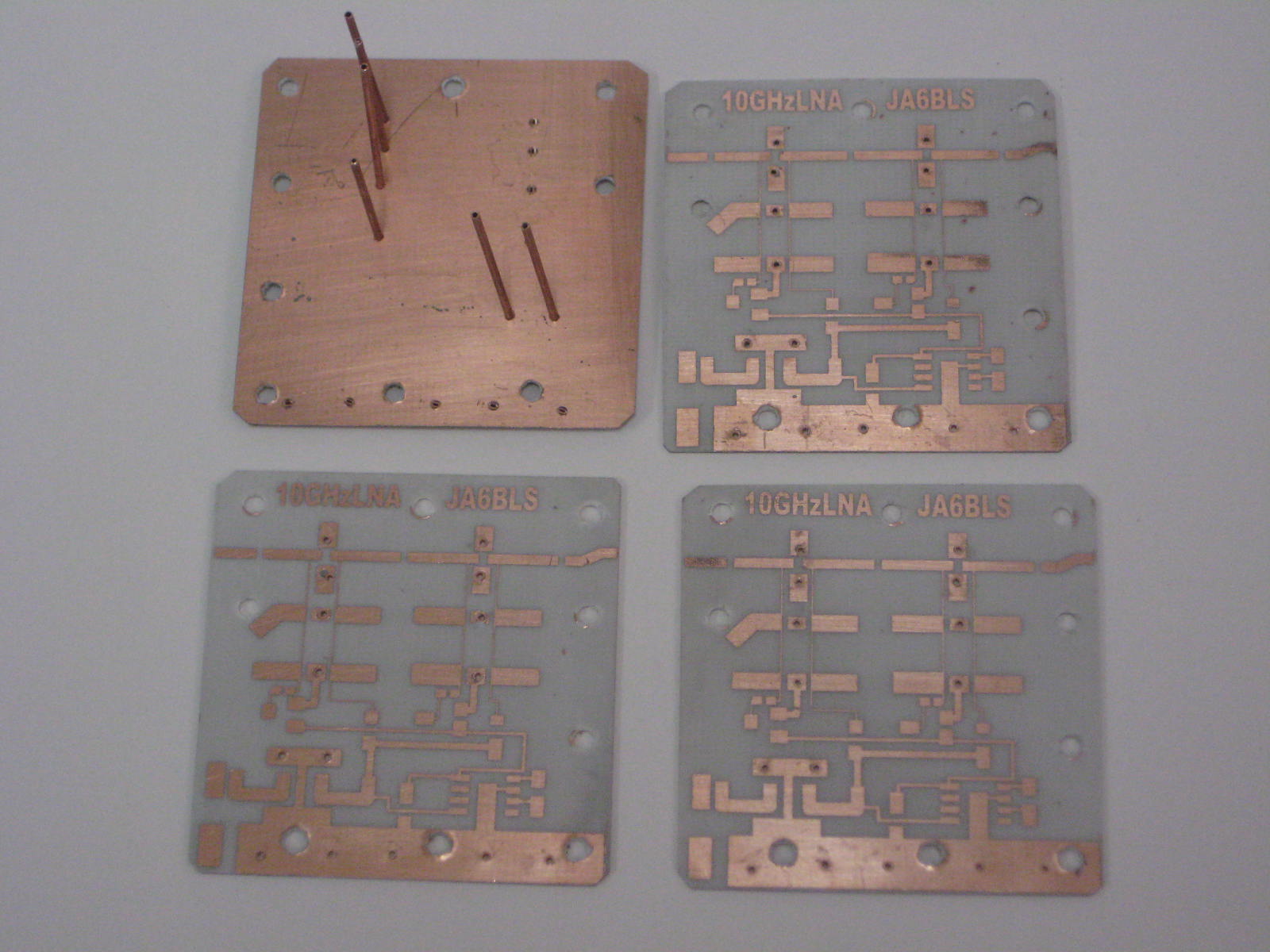

最近は1mmの真鍮ハトメが入手出来なくなり、スルーホールには苦労していましたが
DYEの店1mmX300mmの銅パイプを購入し、試行錯誤の結果、ほぼ平面にスルーホール
が出来る様になりました、参考になればと、写真を載せています。
|
|
