局発 5逓倍器 2009年11月1日 JL1BLF 角
ＢＳコンバータの局発に、１０ＧＨｚの受信機にしたり、
２４ＧＨｚの受信コンバータの局発に利用したりと、考えて
います。添付回路で、パーツを集めて製作しましたところ、

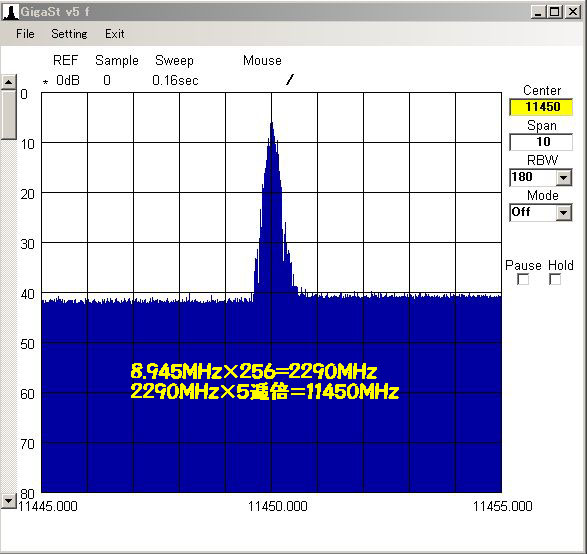

11450MHzが上手く発振する事が出来ました。

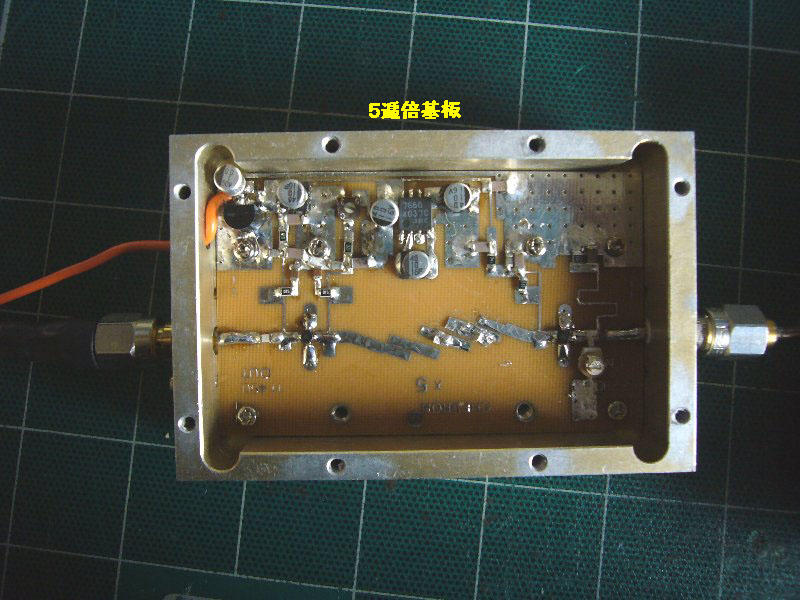

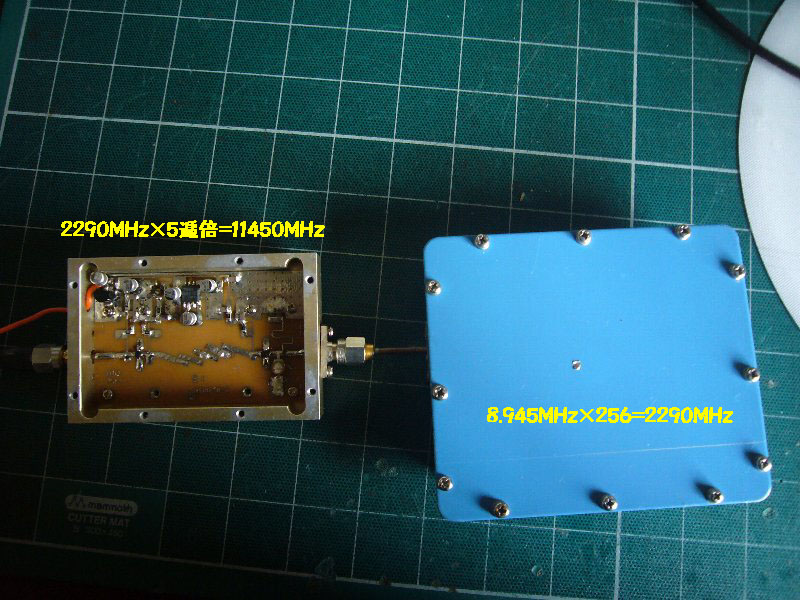

（添付 1_5逓倍..jpg、2_局発..jpg、3_局発..jpg）
局発として使うにはパワーが足らないので（０dBm弱）、もう
少し調整するか、アンプでパワーアップ（１３dBm位）する
必要がありそうです。

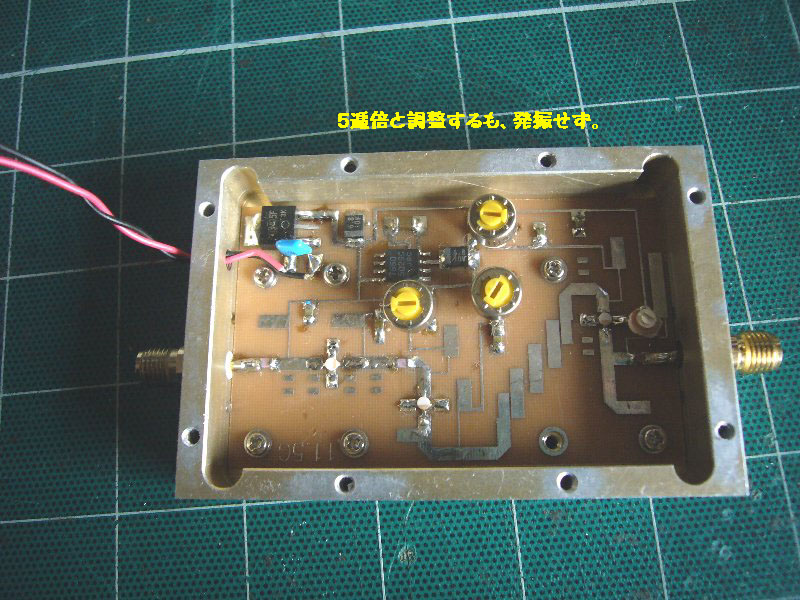

もう1枚の基板 2逓倍器（3段AMP）（添付 4_局発.ｊｐｇ）
は残念ながら、５逓倍は発振しませんでした。
スタブを付けたり、初段に１０ｐのトリマーを付けたりしまし
たが、私のスキルでは発振しませんでした。
目的の１１４５０MHｚの局発が出来ました。
de
JL1BLF 角 孝充
******************************************************************
|
|
