PLL基板製作の続き-2　de 7L1WQG May/09/2016

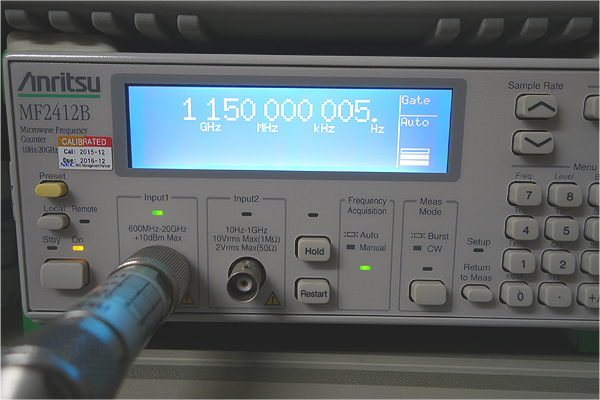

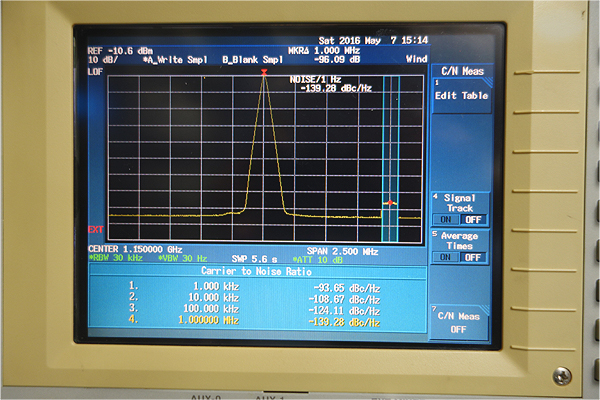

各局 お世話になっております。 先日製作した、ローカル発振器のチューニングをしてみました。 定数を少し変更して、だいぶ安定動作するようになりました。 周波数は常温であれば10Hz程度の変動でした。 出力は約9dBmまで向上しました。 phase noise（位相雑音）も測定してみました。 R3273の自動測定なので、正確さは解りませんが、下記の結果でした。 1KHz：-93.65dBc/Hz 10KHz：-108.67dBc/Hz 100KHz：-124.11dBc/Hz 1MHz：-139.29dBc/Hz この辺で妥協することにします。 7L1WQG　荒井義浩 ブログ：http://7l1wqg.jp/ ＨＰ：http://www.7l1wqg.com/
