5.6GHz帯トランスバーターの製作　de 7L1WQG Jun/06/2014

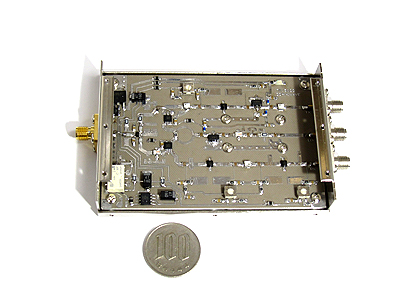

各局、いつもお世話になっております。 先月、お話していた5.6GHz帯のトランスバーター基板が出来上がりました。 ケースのサイズは64mm×93mm×20mmとなりました。 比較用に100円を並べてみました。 性能ですが、測定したところ下記のようでした。 まず、LOですが、4480MHzで0dBmも有れば十分でした。 バイアスのみ調整して TXではIF:1280MHzで5dBm入力で、5760MHzで約16dBmの出力でした。 RX側のコンバージョンゲインは約20dBとなりました。 まだスタブ等の調整は全くしていないので、もう数dBは良くなると思います。 スプリアスは、TX側で-50dBc以上、IF側でもLO漏れは少ないようで す。 電源はDC6Vから動作可能で、消費電流は約300mAでした。 まだ詳細に調べていないので、正確な性能は記載できませんが、 まずは第一弾として、ご報告させて頂きました。 7L1WQG 荒井義浩 ７Ｌ１ＷＱＧのブログ：http://7l1wqg.jp/ ７Ｌ１ＷＱＧのＨＰ：http://www.7l1wqg.com/
