5.6GHz帯小型パワーアンプ　de 7L1WQG Feb/06/2014

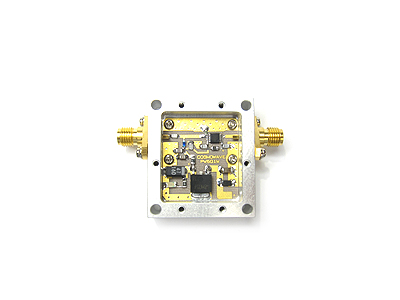

今年の初めから実験していた、5.6GHz帯の 小型パワーアンプが何とか形になりました。 デバイスはHITTITEのMMICでHMC406MS8Gというデバイスです。 5Vデバイスですので、レギュレーターを使用して5Vを作っています。 小さな8本足のデバイスですが省電力アンプとして使えそうです。 結果的には飽和出力で800mW(5760MHz)を得られました。 10mW入力で約500mW出力です。 ゲインは約17dBとなりました。 小出力アンプとして使えそうです。 入力電圧は6V~15V 電流は300mA程度です。 詳しくは私のブログに掲載しています。 http://7l1wqg.jp/ 7L1WQG 荒井義浩
