5GHz帯のMMIC TRの製作 de JA0DFR Sep/21/2004

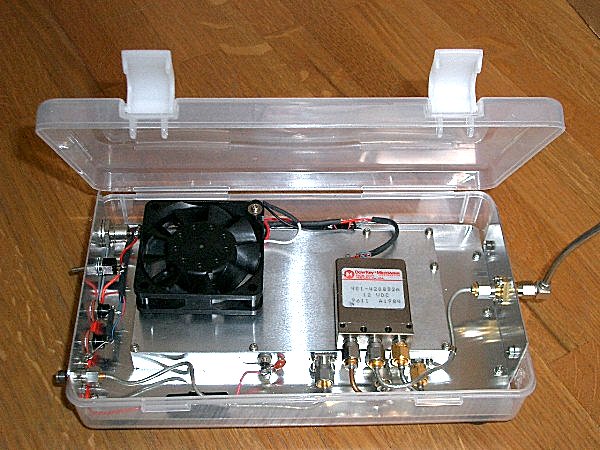

5GHz帯MMIC TX RX ユニット


**********************************************
ケースサイズ:130×210×45mm
重量:450gぐらい
三脚取り付け穴付き
IFケーブル1m付き(両端SMAコネクター付き)
入力:SMAコネクター<IF:1280MHz,+10〜100mWぐらい>
出力:SMAコネクタ−<5760MHz、0.5w Hアンテナ付き>
送信時:LED赤-ON
受信時:LED緑-ON
電源スイッチ:上-ON、下-OFF
電源入力コネクター:2.1Φコネクター2芯ケーブル付き

データー  Power:500mW
(FM専用) Gain:26.3dB
       NF:2.6dB
       DC:13.5v
       TX時:850mA
       RX時:350mA
     スプリアス:-60dBc(1/f)
  スプリアス特性(2〜22GHz帯)付き

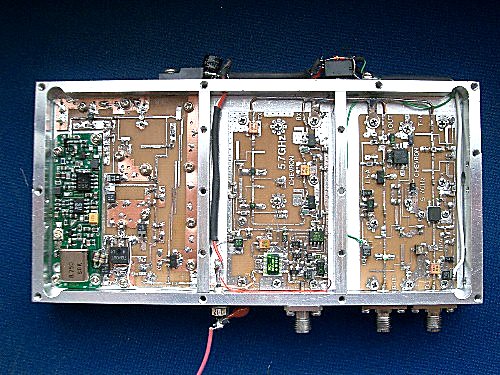

*局発PLL部 :8.75MHz×256=2240MHz(-5dBm)
 MMIC(ERA-3)+FSC11LF(×2逓倍)+BPF+MMIC(ERA-3)
 =4480MHz(+7dBm)
*T/R部 :簡易型5GHz帯トランスバーター
*LNA+HPA部
 LNA部:FHC30LG+ERA-3(MMIC)
 HPA部:FHX35LG+TC3535(MMIC)
**********************************************
