5GHｚ帯の簡易型ワンボードVer,2 de JA0DFR Mar/24/2003

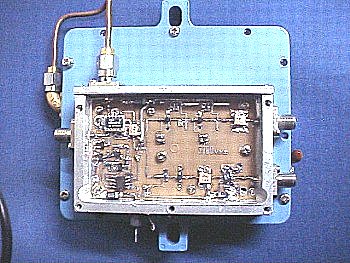

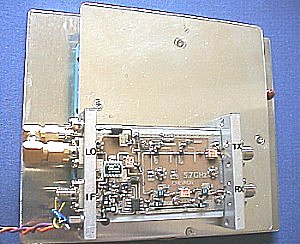

5GHz帯簡易型ワンボードトランスバーターVer,2 前回より基板サイズを20％ぐらい縮小したタイプを 試作しました。(スタブ等調整無し） （画像：前回と今回試作品） TX部---NE3210S01(\300）×2段（Self Bias）+BPF(\500.MURATA） RX部---MC320MS8G（Hittite・\400.GaAs-MMIC-LNA：5〜6GHz） ×2+BPF(\500.MURATA) MIX部--MBA-59L(Mini-サーキット：\1、500.6.5×7.5mm）+BPF(\500.MURATA) キャリコン部--ショットキーダイオード（HP-2802.\200)＋3段Tr+Power-MOSFET(\600) 基板---両面ガラエポ基板(スルーホール付き）3.4×6.0*0.4t￥1、500 送信部は、限られたスペース内で極力スプリアスを出さない 低レベル（+12dBm)の-50dBcを確保し、外付パワーアンプでパワ ーアップをする予定。 浅妻 久和（Hi.Asatsuma） JA0DFR-JR0YGW
