5GHｚ帯の簡易型ワンボード de JA0DFR Jan/27/2003

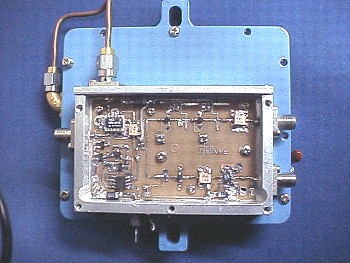

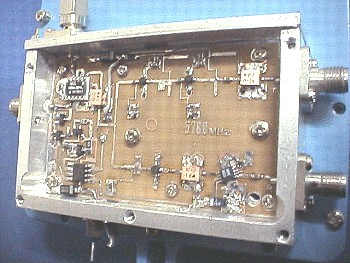

5GHｚ帯の簡易型ワンボード（名刺サイズ）を　1台試作しました。 　（ボリューム等の調整無し） TX：　15〜20ｍW（OUT)　+5ｖ: 50mA 　　　スプリアス：−40ｄBc以上 RX：　FMで-95ｄBm感度　+5ｖ：70mA IF：  1280MHｚ（送信時：13〜20ｄBm入力) 　　   （C-601のハンデイー機） 　　電源切り換え用キャリコン内蔵（電流：2Aまで可能） 　　ガラエポ両面基板　0.4厚　4×6.5ｃｍ(セブロンケースサイズ） 局発：4480MHｚ（+10ｄBm)ドレーク改 もう少し改良点 1.電源三端子（78L05)をケース内に内蔵し、電源入力+12ｖとする。 2.IF入力部にマッチング回路を付ける。 3.TX出力をもう1段追加し、100ｍWにする。 4.ケースはドレーク空きケースが余っているので、基板を作りなおす。 4.外観はドレーク2段亀の子型の予定。 5.他 外付けに、市販のプリアンプ（2段）とパワーアンプ（2段）をつければ完成。 再現性が有るのか判りませんが、ドレークタイプに作り直します。 浅妻　久和（Hi.Asatsuma） JA0DFR-JR0YGW
