3.5W パワーアンプ(5GHz帯) de JA0DFR Feb/04/2003

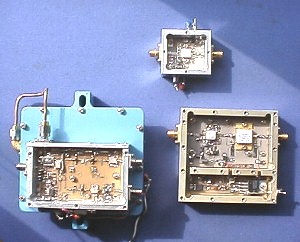

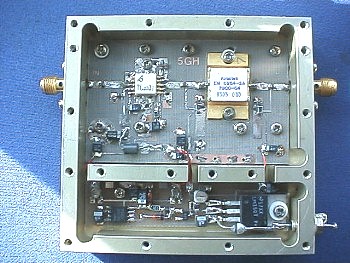

3.5W パワーアンプ(5GHz帯) セブロン電子製 Newアンプ用ケース(DC電源付き)に5GHz帯のHPAを試作しました。 前回試作した、5GHz帯の簡易型ワンボードの送信部出力 +12dBmを入力としての2段アンプを製作。 1段目は、MMIC TC3531(TRANSCOM)のGain:22dB 出力:30dBm (+7v:620mA) http://www.transcominc.com.tw/English/mmics.htm 2段目は、アドバンの5964-3A(10年前に入手)で 出力:3.5Wを得ましたが、+7vでの使用なのでトータル利得が少し足りないような気もします。 スプリアスは、前段のMMICが5.8GHzの狭帯域のアンプなので-50dBc以上とれた。 浅妻 久和(Hi.Asatsuma) JA0DFR-JR0YGW
