５Ｇ ＴＲＶの製作 ＪＡ０ＢＮＫ 坂上要作 2009-5-31
１．要旨
５ＧのＴＲＶ（完成ユニット）が、西新潟クラブから限定（１０台）で頒布
（￥●５Ｋ）されたので、製作しました。（ＪＡ０ＤＦＲ局のご厚意による、
設計製作提供品）
２．特徴

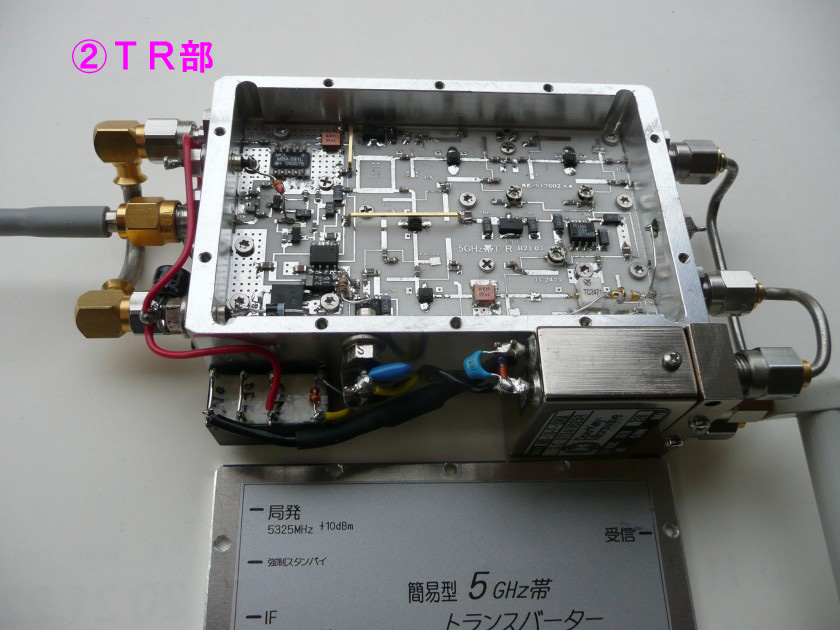

ミーリングケースが、表と裏側の２段構造に、OSC基板とTR基板が内臓され一体型。
ＯＳＣ基板とＴＲ基板ユニットが、完成品である。
ＲＸ、ＴＸ時点灯のＬＥＤ用リレーが付属している。

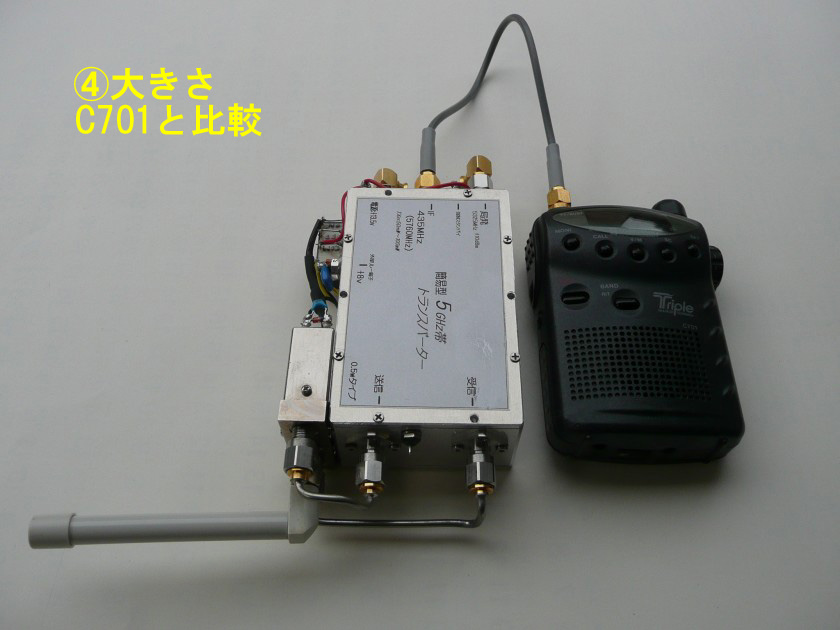

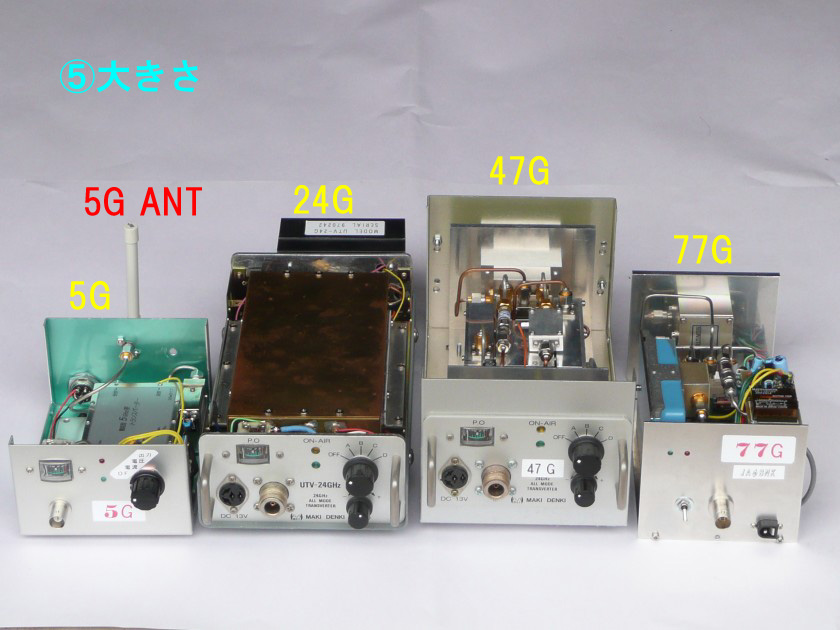

ハガキの１／２サイズ（Ｃ７０１程度）で、手に収まる（厚さは３０ｍｍ）。
ＩＦは４３５Ｍのため、他局と同時移動でも、ＩＦがかち合わない。
出力は0.5Ｗ以上が安定してでる。
３．製作

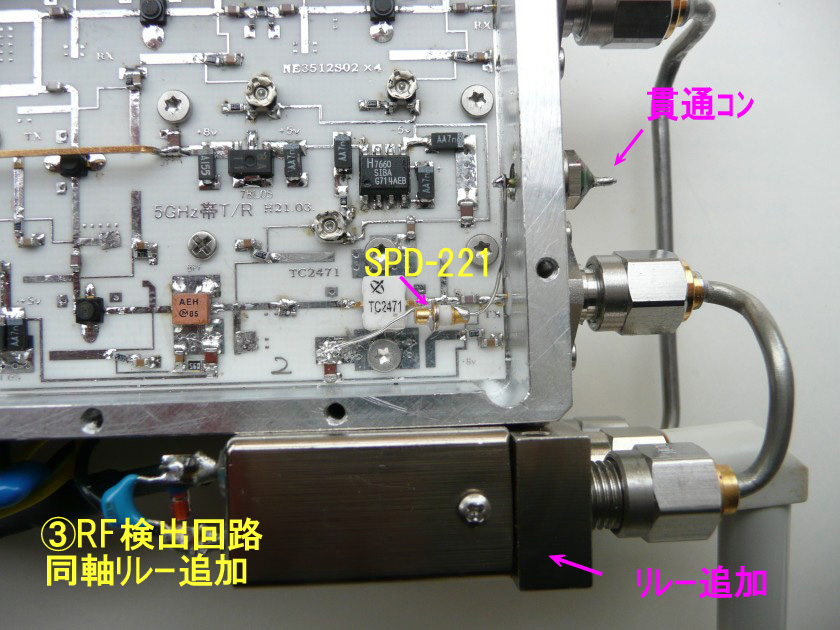

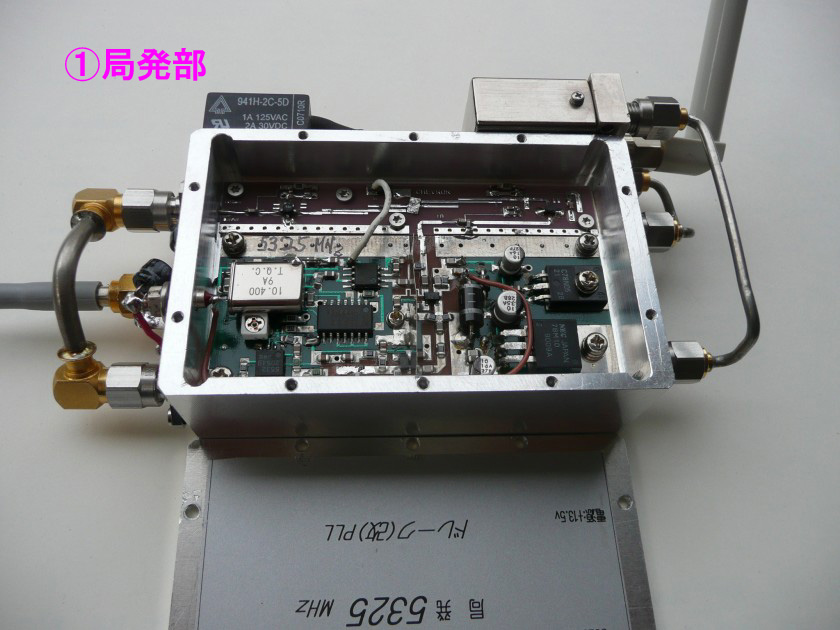

同軸リレーを取り付けた。（タップを２本切ってねじ留め）
ダイオードを内臓し、貫通コン（タップ切り）をつけてＲＦメータに入力した。

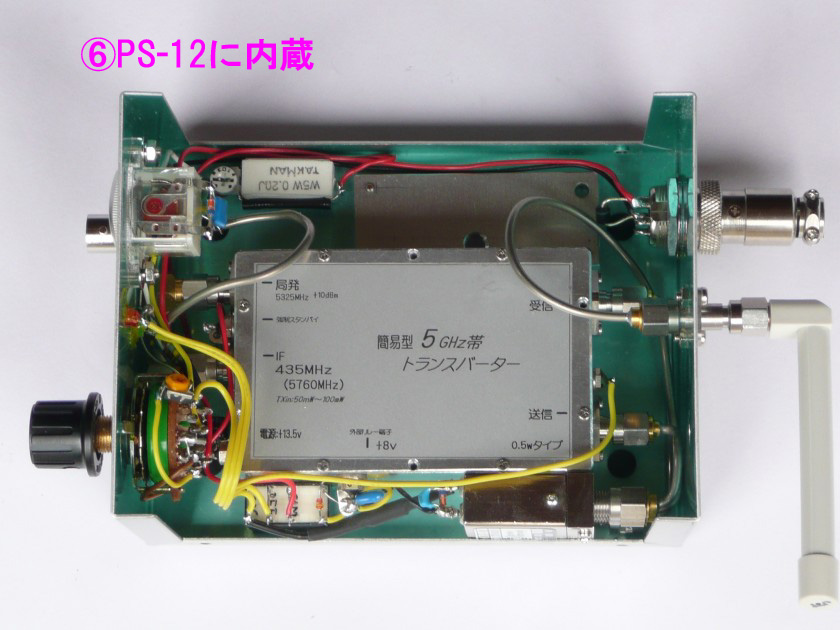

リードのＰＳ−１２型ケースに組み込み移動用に使えるようにした。
４．まとめ

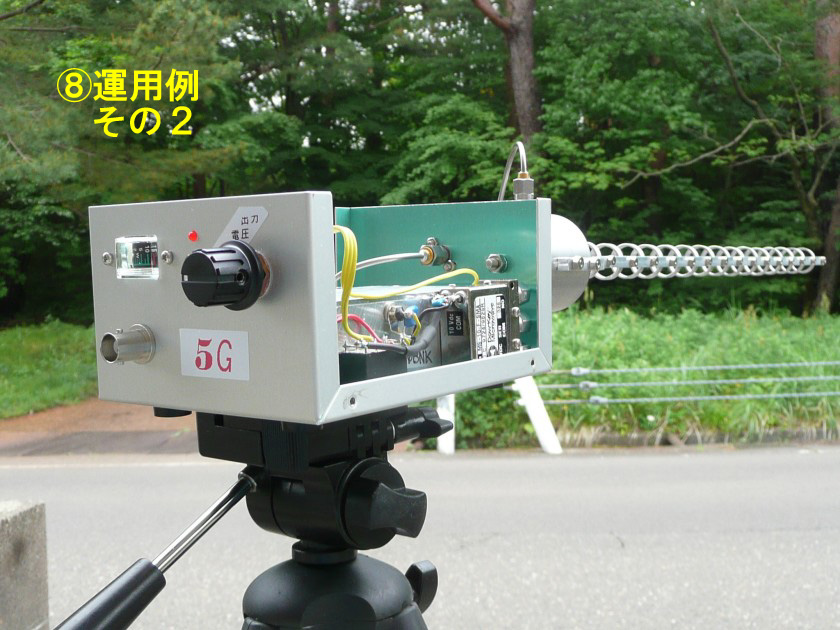

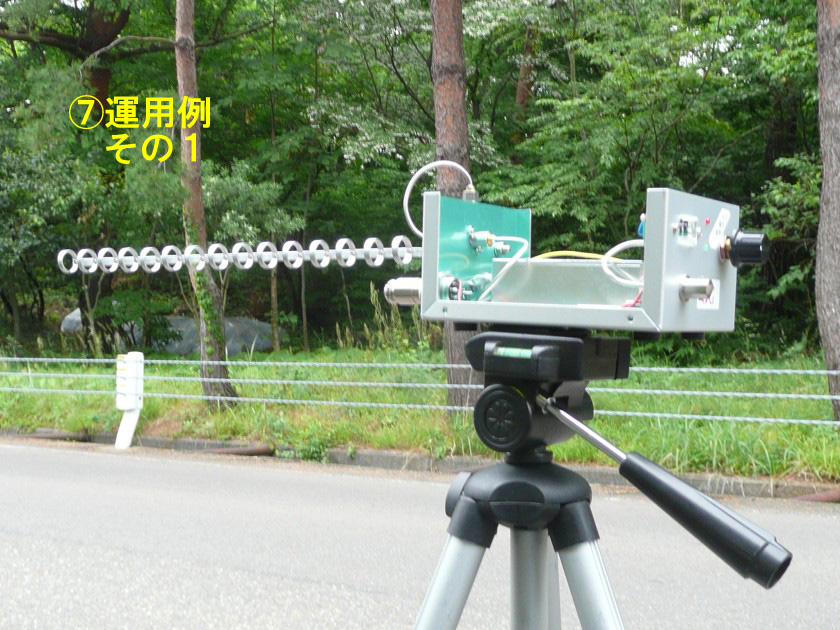

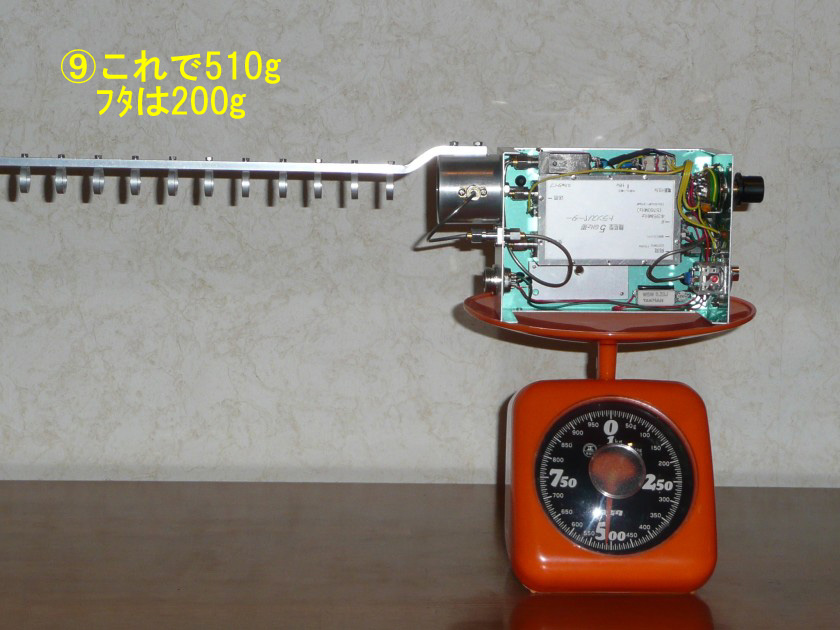

小型にできたので、１／４スリーブＡＮＴ、ホーン八木を取り付け移動運用している。
マイクロ各局には、同軸リレー、Diを分けて頂きました。ありがとうございました。
上記●＝２ 以 上
|
