| 6G帯HPAを 5.7G帯用に改造実験 2008-11-03 ＪＡ０ＢＮＫ 坂上要作 | ||||||||||||

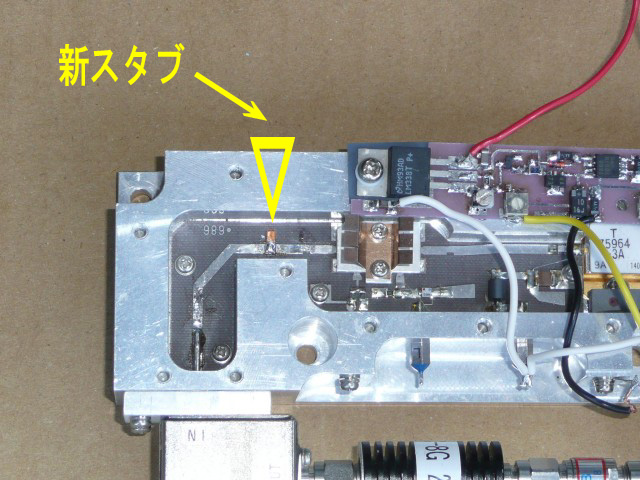

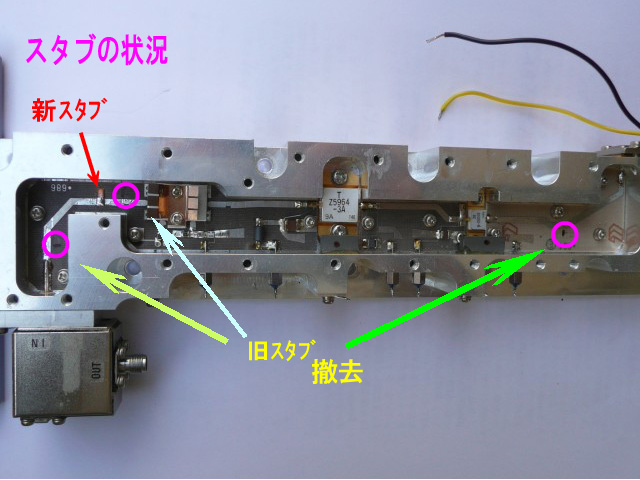

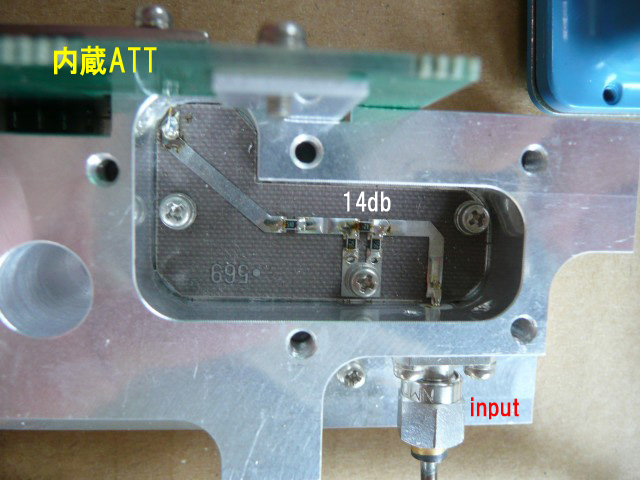

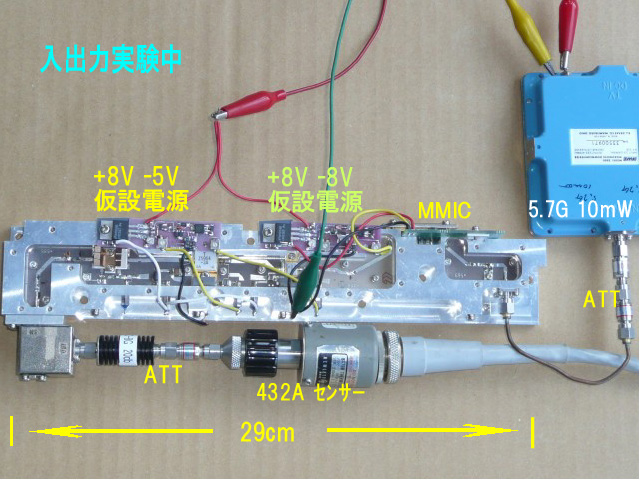

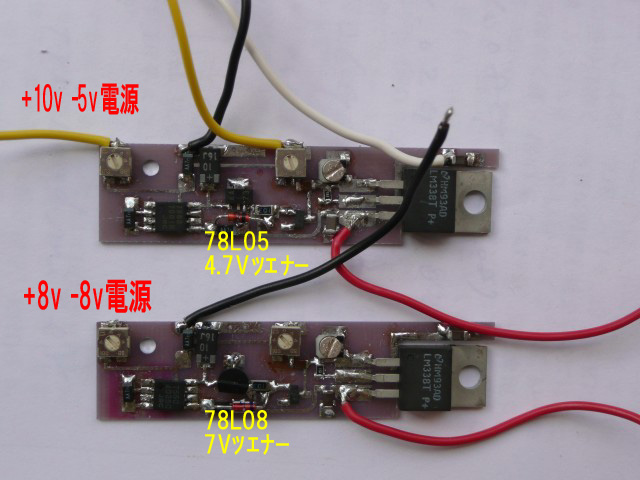

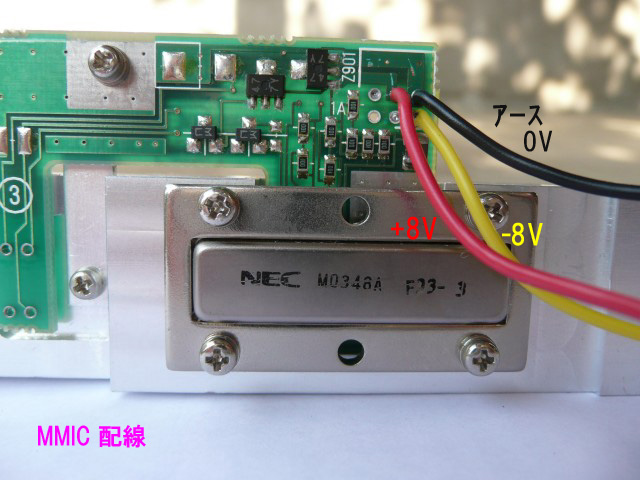

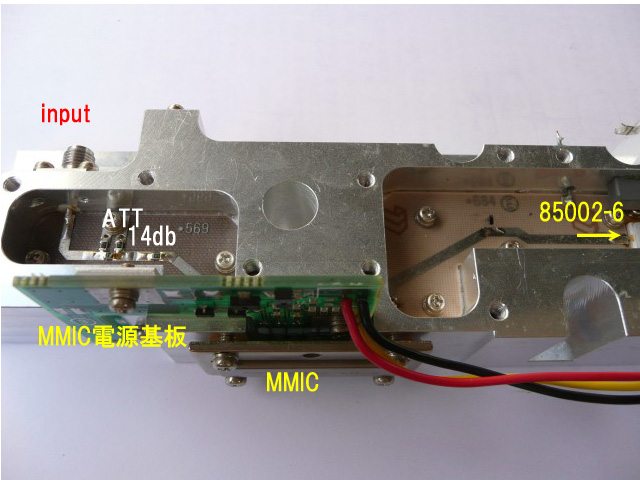

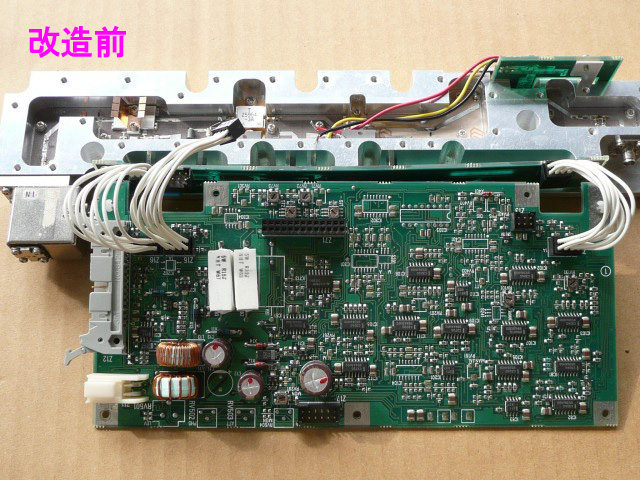

6G帯HPAを 5.7G帯用に改造実験 2008-11-3 JA0BNK Y.Sakanoue 1. 要旨 終段に「Z-5964-3A」を1個使った、業務用6G帯 HPAを5.7G用に改造しました。 2. 未改造の状況 この機種は、input---> MMIC---> 85002-6 ---> Z5964-3A ---> ISO ---> ANT の構成です。(MMIC のIN 側に 14db ATT が内蔵されている) MMIC の電源を仮設 (+8V -8V) し、FET は(+8V -2V) にてデータをとりました 未改造で、5.7G 10mW を入力したら、2W がでました。5964-3A を 10V にして 3Wが得られました。 MMIC -8Vの電源基板は、「セブロン」のものを流用して、FB に動作しました。 3.改造、調整 まず、スタブ３ヶ所を撤去しして、スタブを１個を調整で、3.8W が得られ、10Vに上げて 4.4W が得られました。 4.結果 デバイスから判断して、6G 帯の3W (34.7dbm) のHPAと推測して、進めてきたが、 5.7G 帯で、最大 4.4W (36.4dbm) が確認できた。 5.まとめ 業務機の、MMIC については、「使ったよ」「使えるよ」「1Wくらいでるよ」とのことは、情報があるが、 配線についてのことは、分かりませんでした。 今回は、寺島さん（JA0GPO局）のご指導を頂きました。ありがとうございました。、 −−−−−−−−−−−−−−−−−−− ＪＡ０ＢＮＫ 坂上要作 （上越市） −−−−−−−−−−−−−−−−−−− |
||||||||||||
|
||||||||||||
