5G帯 MMIC (FMM5056VF) の 2W アンプ  de JA0BNK Jan/20/2008
5G帯 MMIC (FMM5056VF) の 2W アンプ  JA0BNK 2007年1月20日

マキのUTV-5600に内蔵して、最終的に2.1Wを確認しました。
1.要旨
   上記のアンプを製作し、マキのUTV-5600に内蔵して、最終的に2.1Wを 確認し、
   FBな結果が得られました。

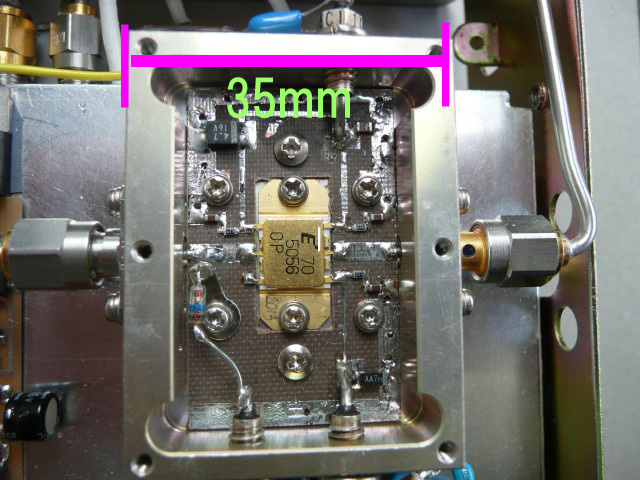

 2.MMIC(FMM5056VF) の無負荷でのVI状況
    Vgg=−5V  8mA
     Vdd=+10V 1.1A

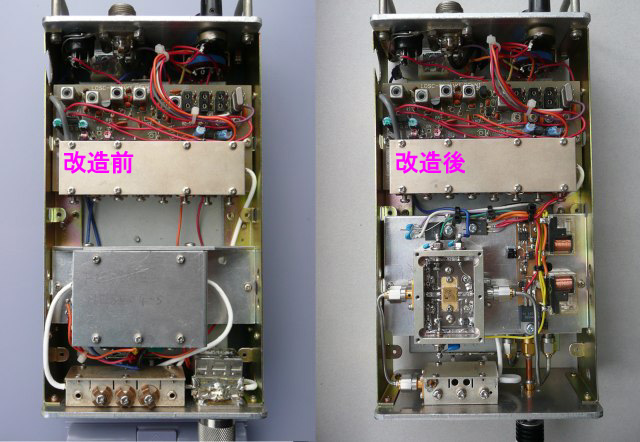

 3.UTV-5600 に内蔵

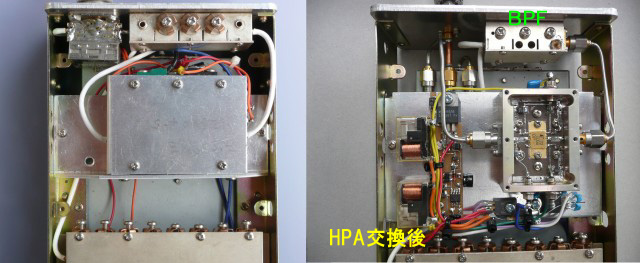

   UTV-5600の、同軸リレー(G4Y)、と HPA(904A) は、SMA同軸リレー と、MMIC HPA に交換しました。

   BPF は、5セクションを3段のみを使っていたので、無使用の2段はカットしました。
   TR基板の出力を、親機で1280M(8mW)、1260M(15mW)

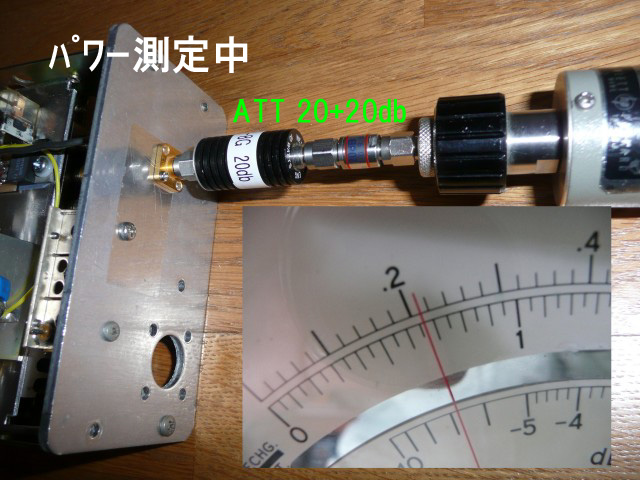

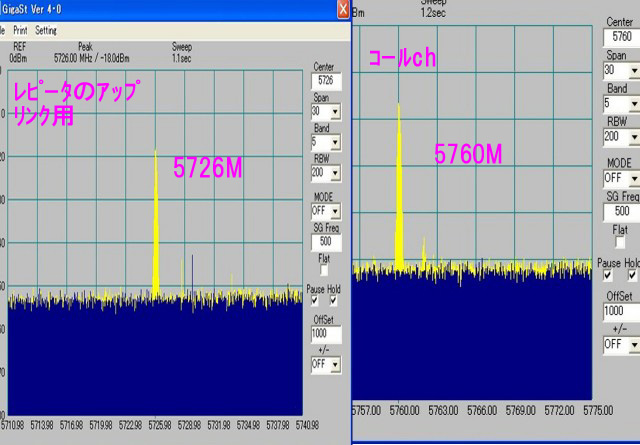

   1240M(8mW)を確認して、から MMIC に接続し、ANT出力は  [2.1W]  でした。
   TRV の総電流は 出力2.1W時で、1.65Aでした。

 4.まとめ
   TRV の出力から、損失を考えると、MMIC 内蔵のケースからの出力は[2.5W]
   出ていると判断している。(未計測) いままで、2Wの出力には、TR基板のあと3段程度必要だったが、
   最近の  MMIC の開発で、簡単かつ、小型化になり、1段で済むようになった。
   今後さらに デバイスが一般に開放されて入手が簡単になって欲しい。

 5.謝辞
   JA0DFR 局 JA9TYK 局には、MMIC ほか、パーツの入手、技術的ご指導をして頂きました。
   ありがとうございました。

 −−−−−−−−−−−−−−−−−−−
 JA0BNK  坂上要作  (上越市)
 −−−−−−−−−−−−−−−−−−−
