5760．90MHz　ビーコン Jun/25/2006
5760．90MHz　ビーコン

1:.コールサイン　　　　　　
2:周波数及び電波型式
　(1)周波数　　　　 　5760．90MHｚ
　(2)電波の型式　　F2
　(3)電波の型 　　　ID:（ VVV VVV VVV DE JH0ZHR/0 K ）

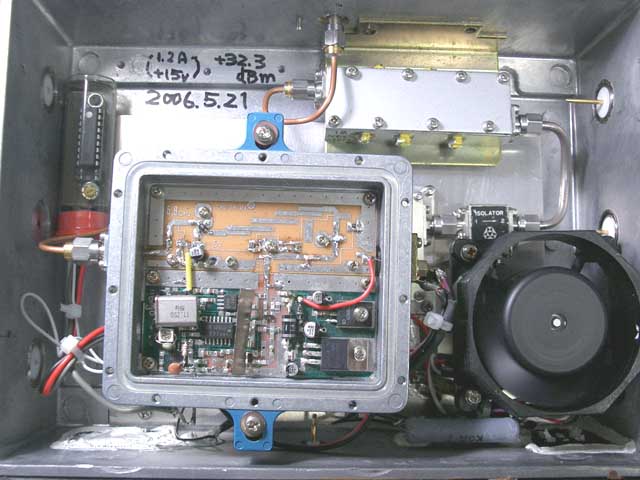

3:空中線電力　　　　+32．30ｄBm

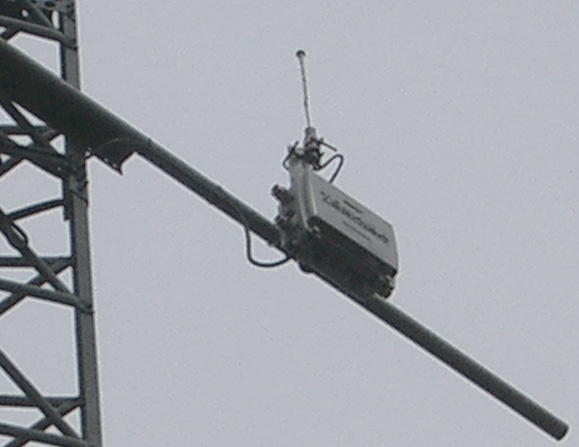

4:空中線型式　　　　多段コーリニアアンテナ（テフロン基板）
5:電波の発射時間　　常時

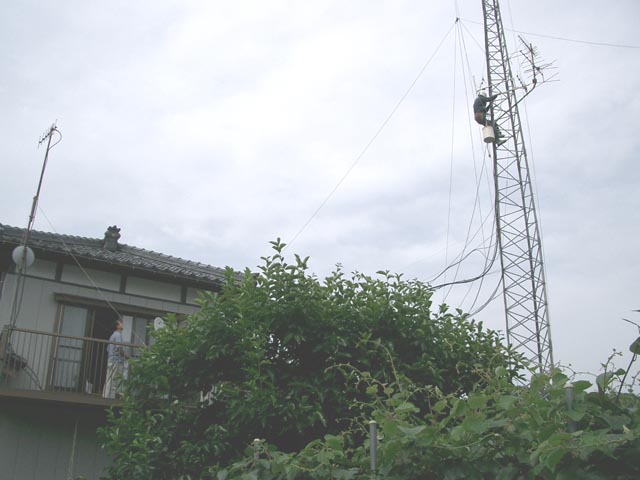

6:設置場所　新潟市田家　Ｎ37°46′53″　Ｅ139°07′49″

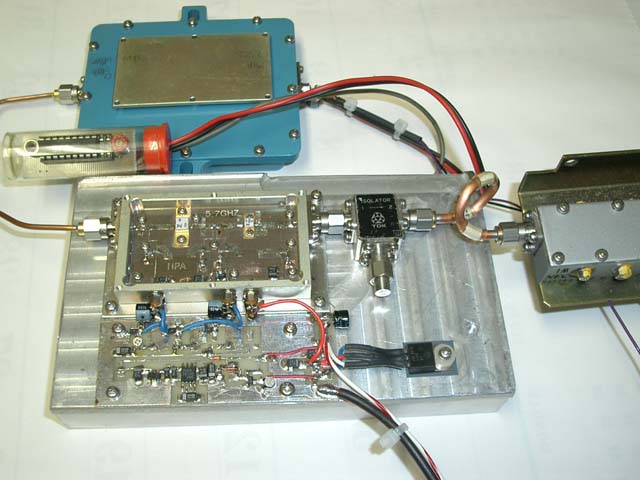

ドレーク（改）：
11．25MHz（OSC）*256＝2880MHz
2880MHz*2逓倍＝5760MHｚ　2段AMP（+10dBm）→JA0HJC製作

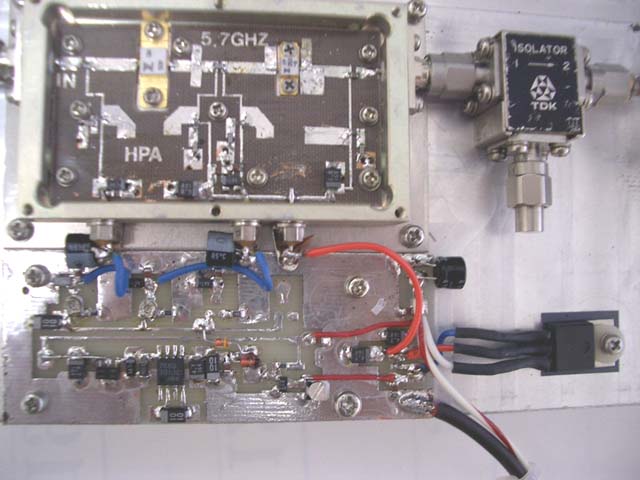

→→→FLC091WF+FLC253MH-6→ISO→BPF（5段）→JA0DFR製作
→→→PCBコーリニアアンテナ（Nコネ））→JA0HJC製作
ID PG -->JA0GWB
電源：+16v
消費電流：1.2A

仕様、画像:JA0DFR

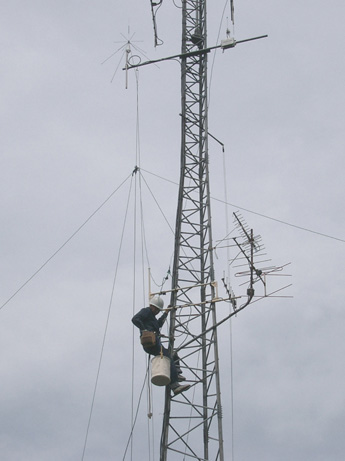

作業　JA0HJC,JA0DFR,JA0DWG
