5GHz帯ビーコン装置(2段重ね合わせ) de JA0DFR 09/23/2000

PLL-ドレーク局発を使い基準周波数7.5MHz * 256で 1920MHzを出し、
 三端子7810の10vを+8v仕様に変更。
  出力:+8dBmでロック。(f:1920MHz)
 その後 NE3210S01で3逓倍し 5760MHzを取りだし 1/4フィルター 後
 MMIC(MGA-82563) 1段で
 出力:+11dBm (f:5760.750MHz)
 3逓倍基板はセブロン電子製 5.9GHz帯用基板を使用。

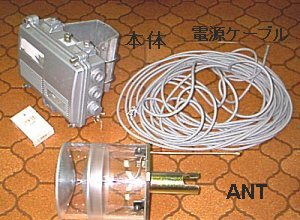

  • 全体画像

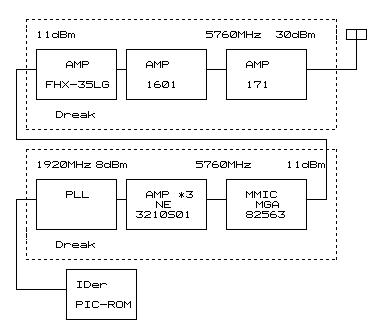

  • 全体ブロック図

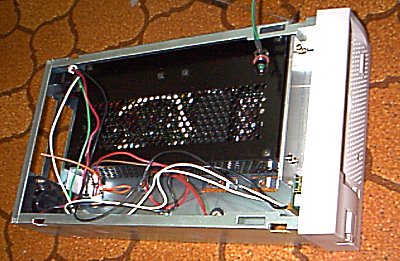

  • 電源部ケース (外付け3.5FDDケース利用-->リサイクル屋さんで300円)

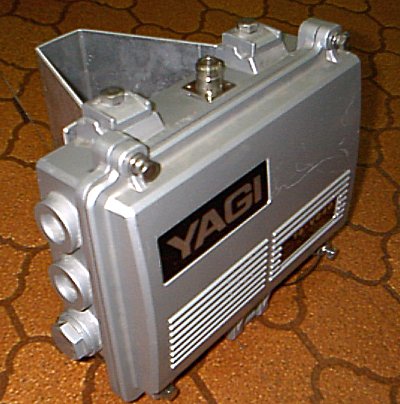

  • 直下ケース (TV受信ブースターのケースを利用-->JA0GNU提供品)

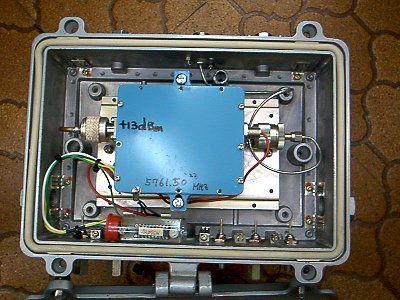

  • 直下ケース内部

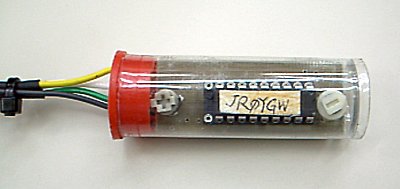

  • ID発生部
    1. SMAケーブル入りのポリ容器を利用-->JA1BWDより購入の廃品利用
    2. IDerは西新潟クラブ(JA0GWBバージョン)を使用
  • 発信部、逓倍部
    1. ドレークコンバーターのPLL,VCO,発信部を利用-->セブロン電子より購入
    2. デバイスはJA0RUZよりの提供品
  • その他の部品は手持ちのものを利用。

***********************************************

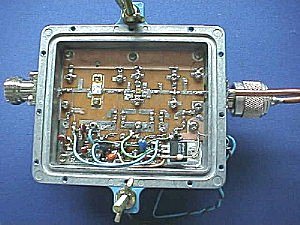

Beacon用5760MHzの1Wアンプ   de JA0DFR

FHX35LG+MGF1601+FLL171MEの3段アンプです。

in:+11dBm
out:30.7dBm
スプリアス:f*2で-35dBc
       他:−50dBc
