24GHz MMICパワーアンプの製作 de JA0RUZ May/16/2005 |
||||||

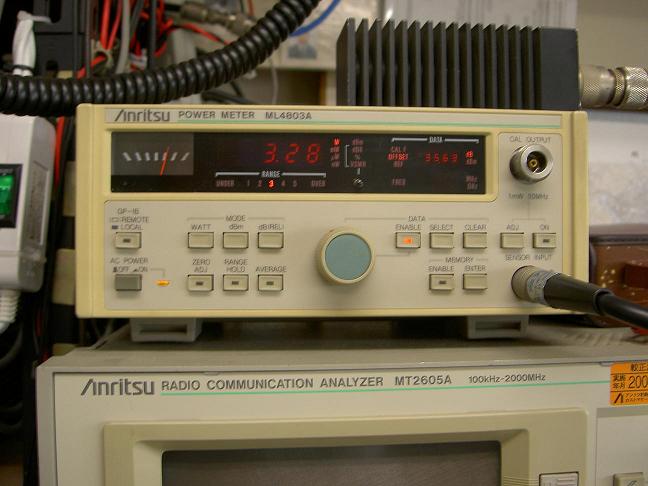

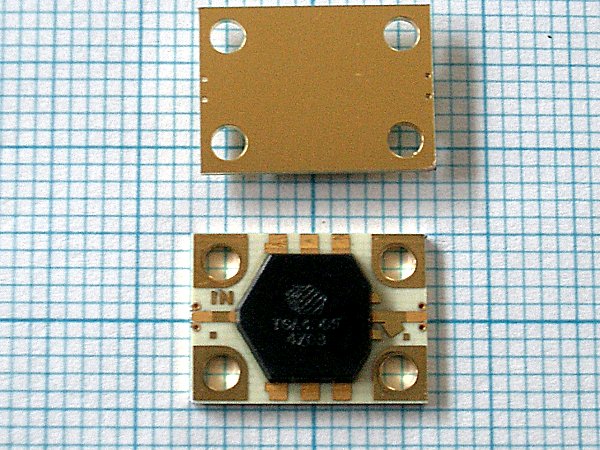

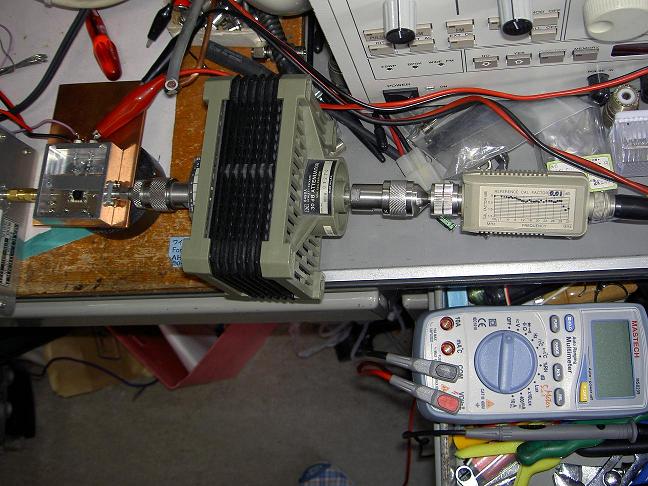

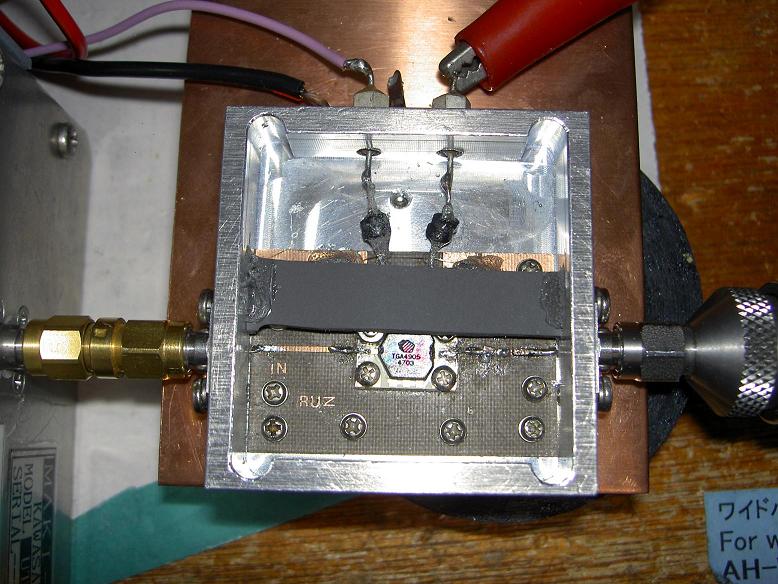

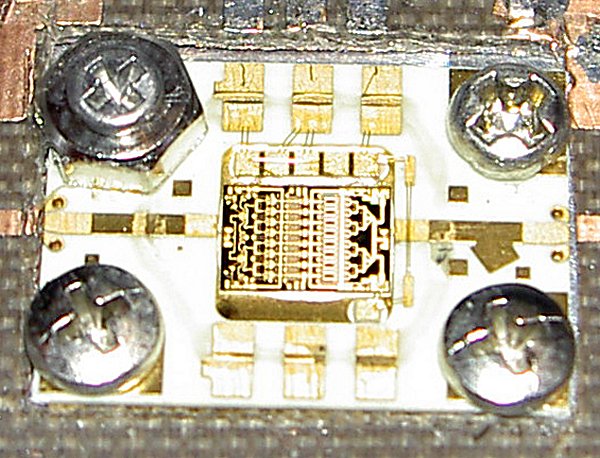

| ２４GHｚ MMIC AMP 今日ようやく ２４ＧＭＭＩＣ ＨＰＡを作ってテストしてみました。 まず作る前にＭＭＩＣをねじ付けしていたら、ＩＣ上部のカバーが取れてしまい一時はやばいかなと思いましたが、大丈夫でした。 （ついでに内部の写真も撮りました） 次にあの入出力部のハンダ付けには参りました。 横のグランドに半田が一寸付いたらもう取れなくなり、かなりの時間悪戦苦闘してなんとかなりましたが・・・・ 最初は０．７ｗ程度でした。 その後調整も長時間の悪戦苦闘！！ 途中に発振を起こし一時はパワー計が６ｗ？と示しびっくりしました。 その発振は吸収体ゴムで収まりました。 これ以上は・・・壊さない程度？にやめました。 電流はバイアス調整で、無入力時２Ａ、フルドライブ時約３Ａ一寸で ２Ｗ 程度です。 フルに出す場合、入力は６５ｍｗ程度で、３．２ｗ程度まで出せますが、 ６Ｖで４Ａ以上も流れますがこれは流しすぎでしょうか！ （危険！です。） ＡＴＴも１８Ｇまでのしかないので、写真の様な物で、それにかなりの補正？を入力しながらの測定ですが、 たぶん大きな違いはないかと思います。 ひとまず報告まで・・・ ++++++++++++++++++++++++++++++++ 長野市 ＪＡ０ＲＵＺ 関崎 ================================ |
||||||
|
