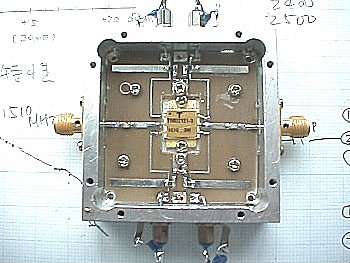

| 2100MHz帯MMIC(TMD2121-3)の実験 de JA0DFR Oct/25/2002 | |||

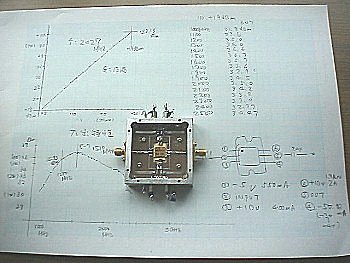

| 周波数 | 2427MHz | 1280〜1500MHz | 2000〜2300MHz |
| 入力 | +19.00dBm | +19.00dBm | +19.00dBm |
| 出力 | +32.13dBm | +36.0〜36.7dBm | +35.0〜33.0dBm |

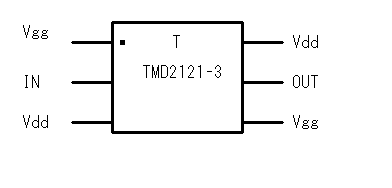

| Vdd +10v： 2.4Aぐらい(全体） Vgg -5v ：550mAぐらい(全体） とっても熱くなり放熱対策が必要です。 MMICなので電源ラインが無くとも 直接電源を接続すれば 小さいHPAが出来るかも？ 浅妻 久和（Hi.Asatsuma） JA0DFR-JR0YGW |
 |
||
 |
 |
||
